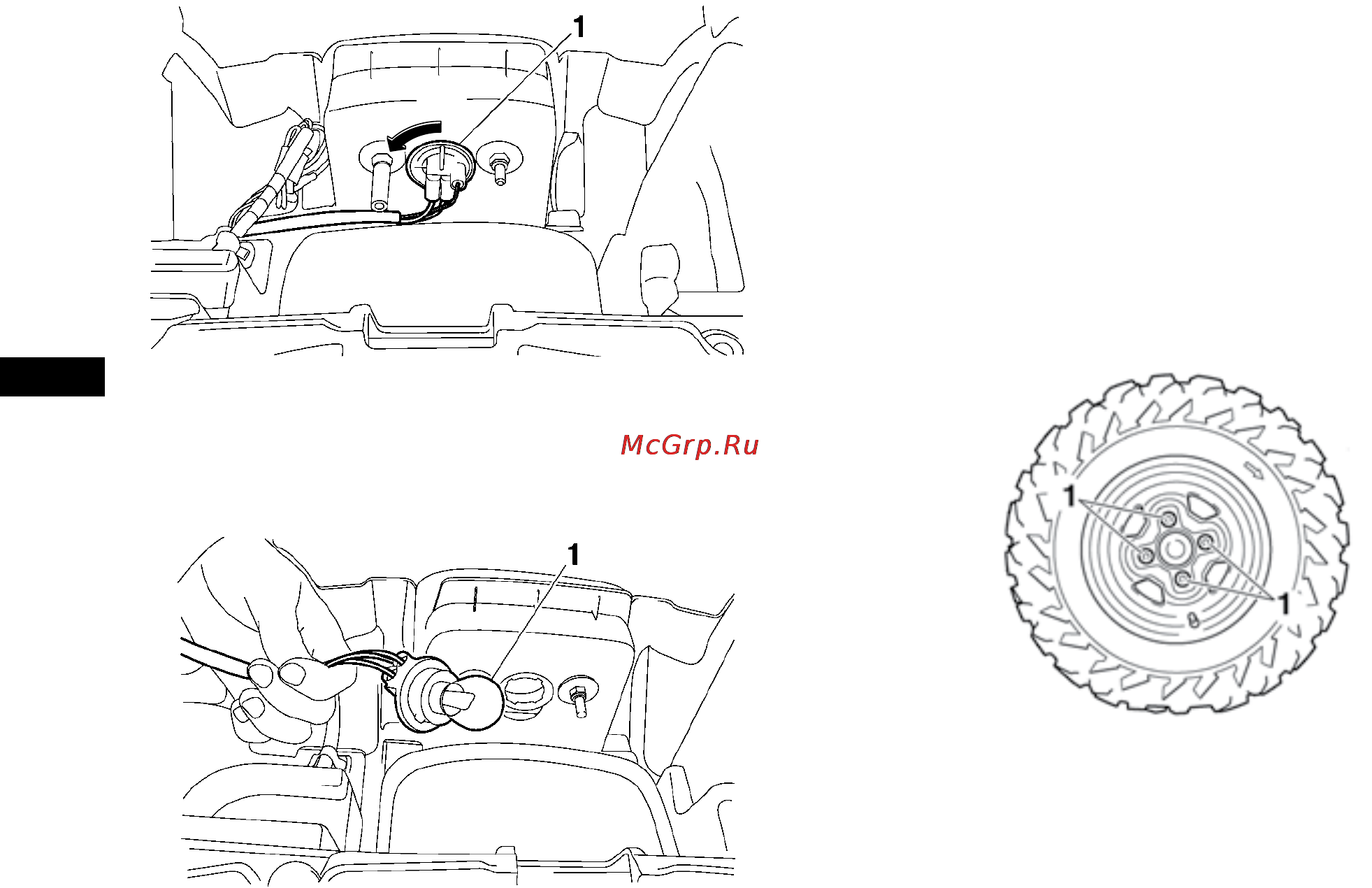

1. Патрон лампы заднего фонаря/стоп-сигнала.
3. Выньте дефектную лампу, нажав на нее и повернув про-
тив часовой стрелки.
1. Лампа заднего фонаря/стоп-сигнала.
4. Вставьте в патрон новую лампу, нажмите на нее и затем
поверните по часовой стрелке до упора.
5. Установите патрон с лампой и поверните его по часовой
стрелке.
6. Установите на место панель.
EBU25651
Снятие колеса
1. Поставьте мотовездеход на ровную горизонтальную
площадку.
2. Ослабьте колесные гайки.
1. Колесные гайки.
2. Приподнимите мотовездеход и подложите упоры под
раму.
3. Полностью отверните колесные гайки.
4. Снимите колесо.
