4-22
4

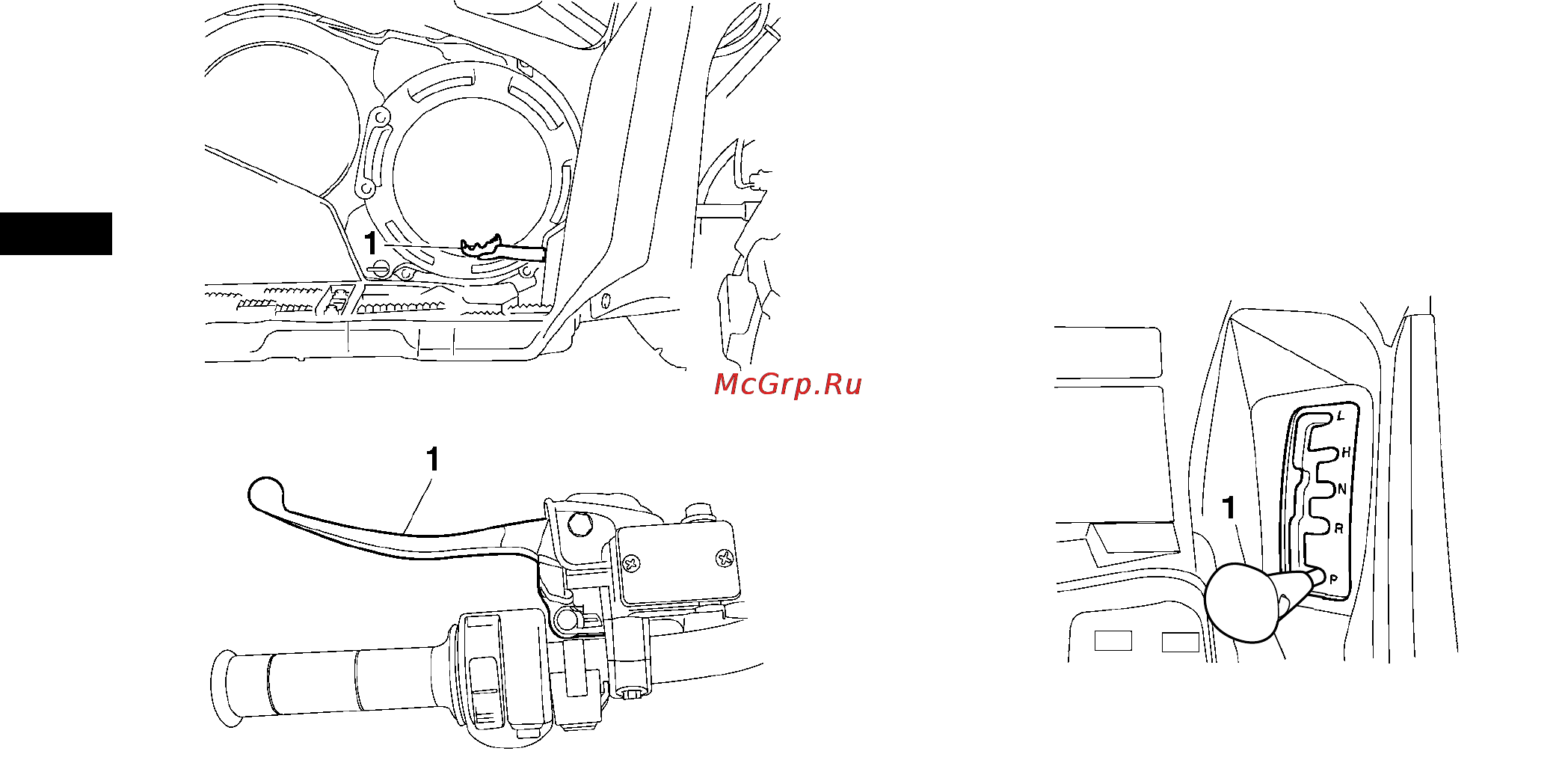

1. Рычаг заднего тормоза.
1. Педаль тормоза.
EBU18611
Рычаг коробки передач
При помощи рычага коробки передач можно выбрать низшую
и высшую передачи, нейтральную передачу, передачу задне-
го хода, а также перевести трансмиссию в режим стоянки.
Для выбора режимов трансмиссии изучите главу «Управле-
ние рычагом коробки передач и вождение при движении за-
дним ходом» на стр. 6-2.
1. Рычаг коробки передач
EBU27350
Крышка топливного бака
Как открыть топливный бак
Откройте крышку топливного бака, а затем снимите колпа-
чок, повернув его против часовой стрелки.
