Устройство самодиагностики

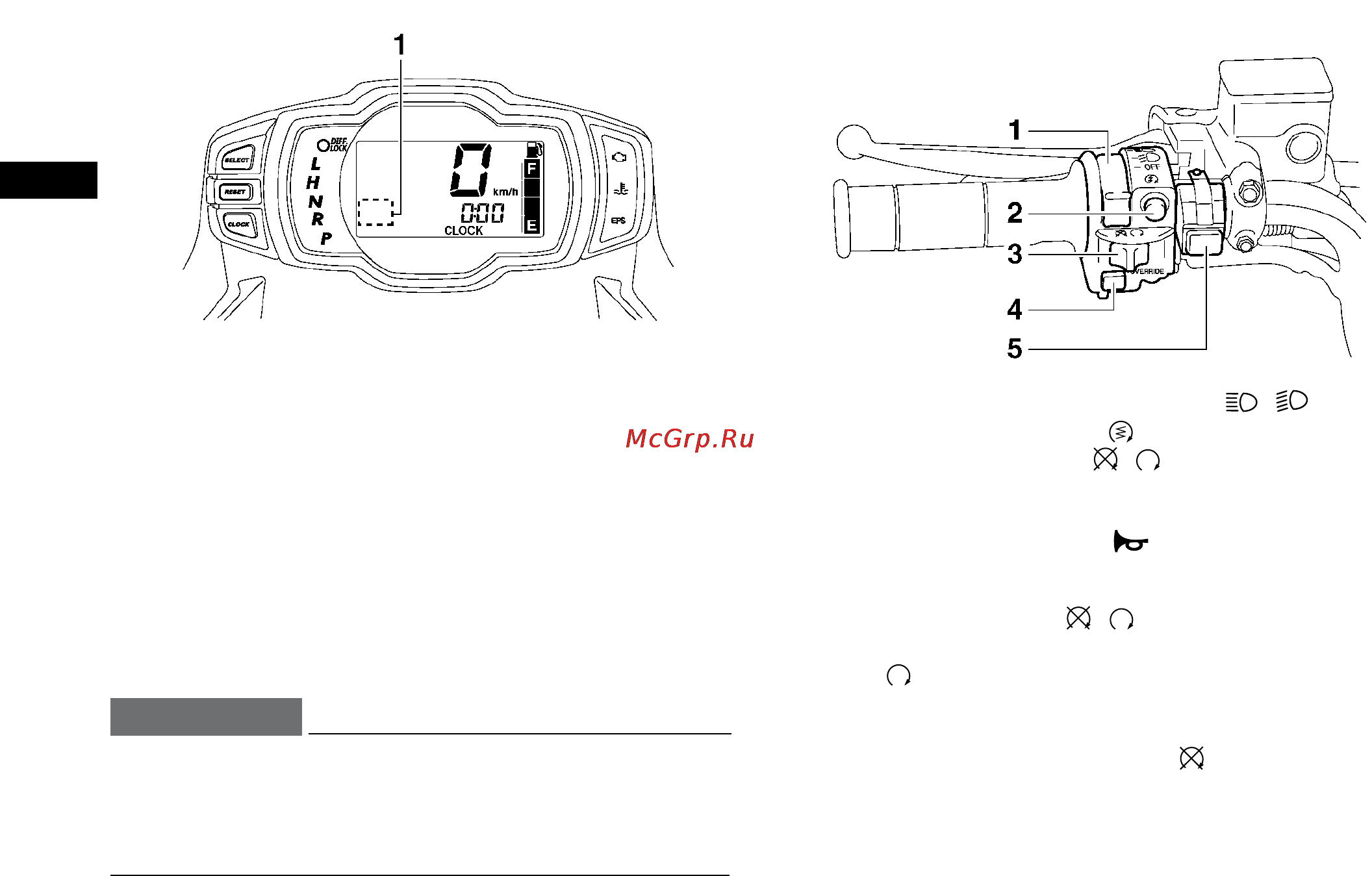

1. Дисплей кода ошибки.
Данная модель мотовездехода оснащается устройством
самодиагностики для проверки различных электрических
схем.
Если какая-либо электросхема выйдет из строя, на много-
функциональной панели приборов отобразится двузначный
код ошибки.
Если на многофункциональной панели приборов появил-
ся код ошибки, запишите ее номер и обратитесь к дилеру
Yamaha для проверки мотовездехода.
ECB00810
ПРЕДУПРЕЖДЕНИЕ:
Если на многофункциональной панели приборов поя-
вился код ошибки, доставьте ваш мотовездеход в сер-
висную службу как можно скорее во избежание возмож-
ных повреждений двигателя.
EBU18061
Рулевые переключатели
1. Выключатель световой сигнализации « / / OFF».
2. Кнопка запуска двигателя « ».
3. Выключатель двигателя « / ».
4. Выключатель ограничителя частоты вращения двигате-
ля «OVERRIDE».
5. Кнопка звукового сигнала « ».
EBU18080
Выключатель двигателя « / »
Перед запуском двигателя установите переключатель в по-
ложение « ». При помощи выключателя зажигания можно
заглушить двигатель. Используйте этот выключатель только
в чрезвычайных ситуациях. Двигатель не запустится, если
выключатель установлен в положение « ».
