8
ПРИМЕЧАНИЕ:
Для осмотра протектора заднего тормозного шланга необхо-
димо снять колеса (см. стр. 8-63).

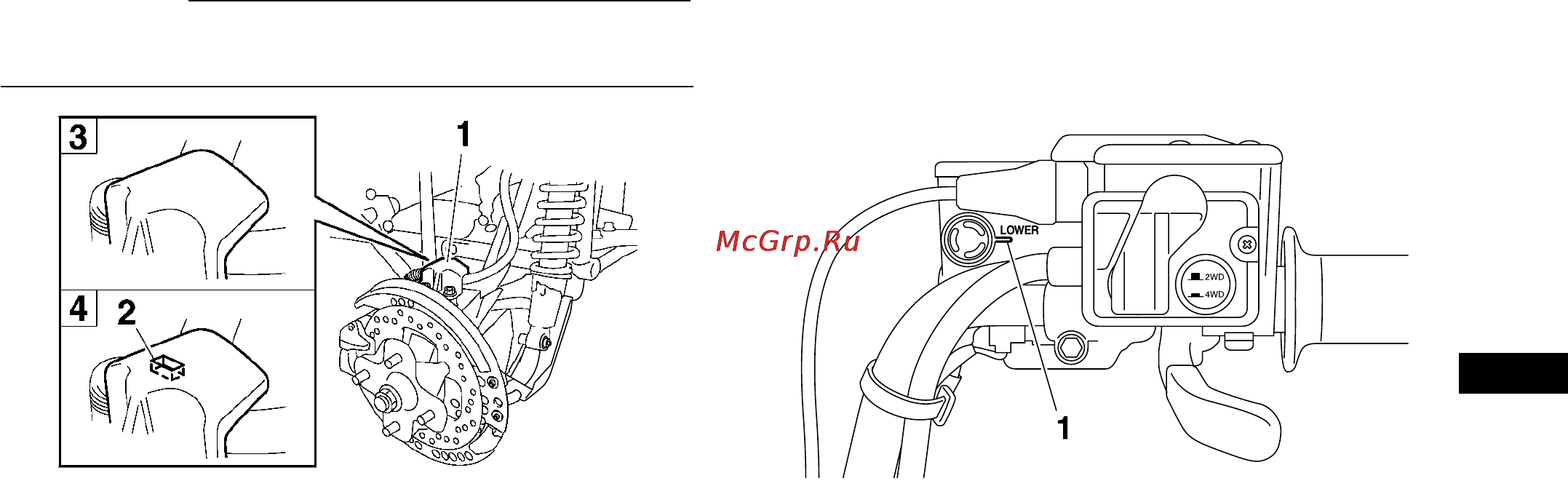

1. Протектор заднего тормозного шланга
2. Индикатор износа
3. Нормальный протектор
4. Изношенный протектор
EBU24251
Проверка уровня тормозной жидкости
Недостаточное количество тормозной жидкости может при-
вести к попаданию воздуха в тормозную систему, вызвав
ее неработоспособность. Перед поездкой убедитесь, что
уровень тормозной жидкости находится выше отметки ми-
нимального уровня и пополните объем при необходимости.
Пониженный уровень тормозной жидкости может свидетель-
ствовать о протечках либо износе тормозных колодок. Если
уровень тормозной жидкости понижен, обязательно про-
верьте тормозную систему на отсутствие протечек, а также
проверьте степень износа тормозных колодок.
Передний тормоз
1. Отметка минимального уровня.
8-46
