EBU17680
ОПИСАНИЕ
EBU17690

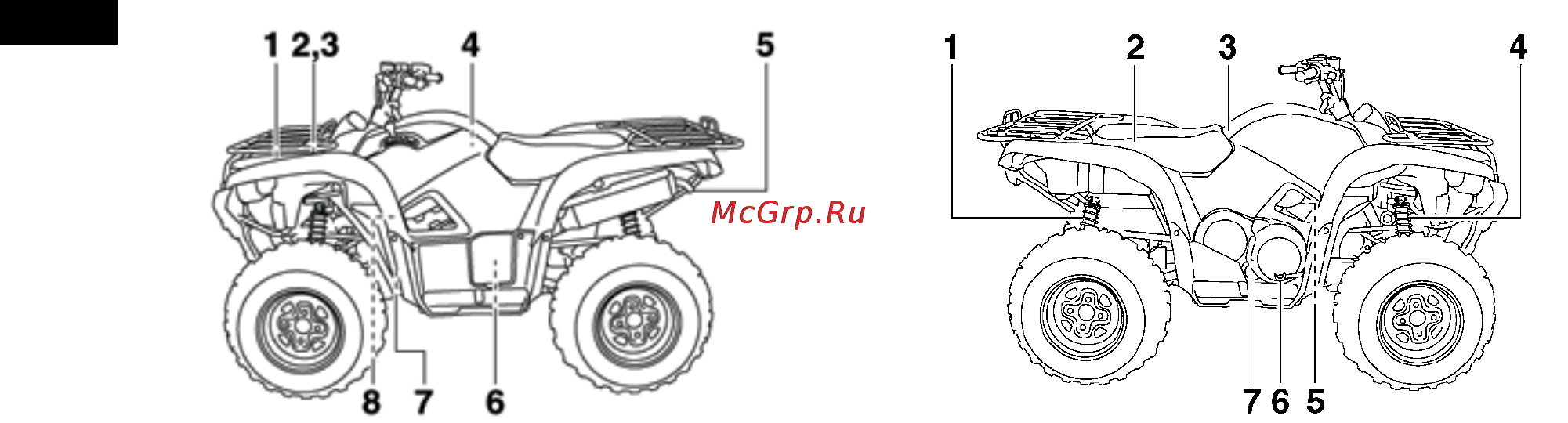

Вид слева
EBU17700
Вид справа
1. Пробка радиатора
2. Аккумуляторная батарея
3. Плавкие предохранители
4. Корпус воздухоочистителя
5. Пламегаситель
6. Масляный щуп двигателя
7. Фильтрующий элемент масляного фильтра
8. Расширительный бачок системы охлаждения
1. Агрегат заднего амортизатора с кольцом, регулирующим
степень предварительного сжатия пружины
2. Задний багажный отсек и комплект инструментов
3. Пробка топливного бака
4. Агрегат переднего амортизатора с кольцом, регулирую-
щим степень предварительного сжатия пружины
5. Свеча зажигания
6. Педаль тормоза
7. Пробка сливного отверстия кожуха клиновидного ремня
