4-29
4

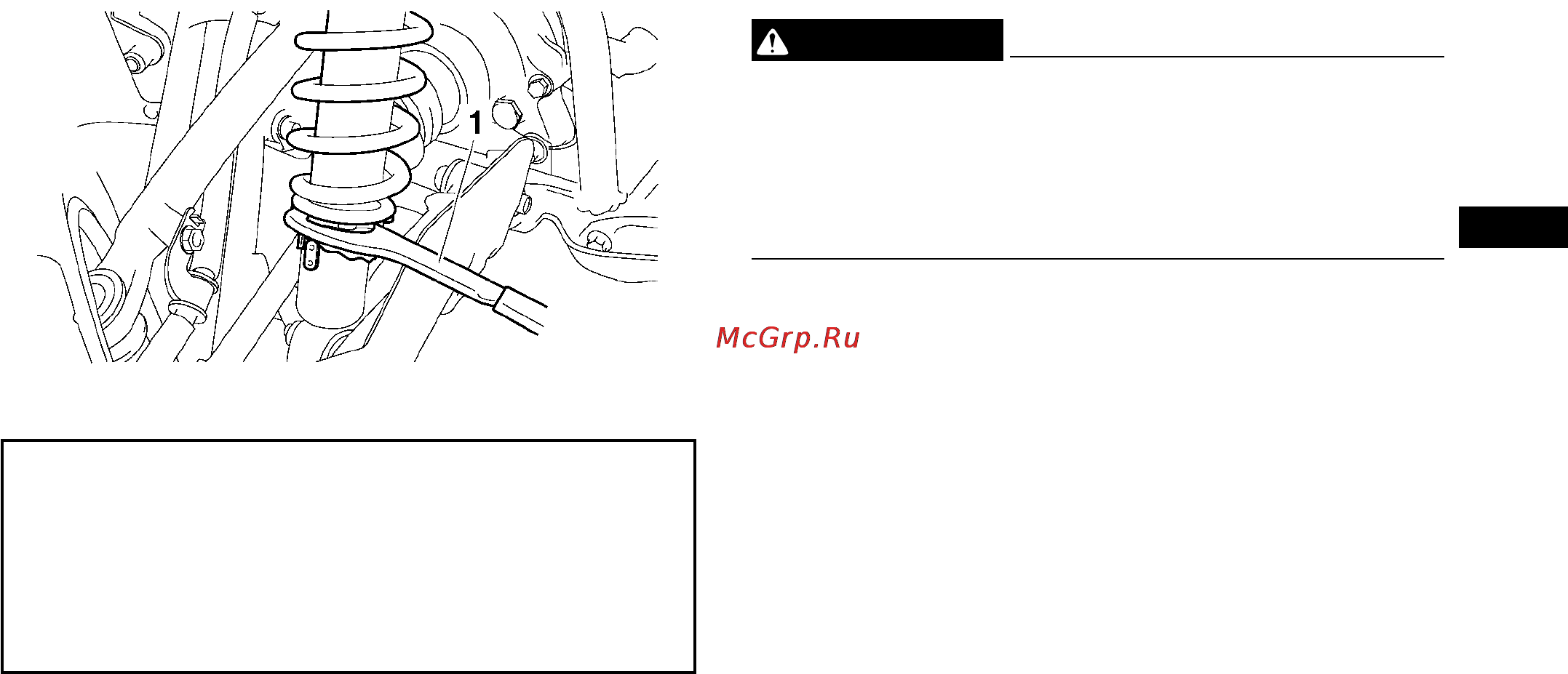

1. Специальный гаечный ключ.
Установки предварительного сжатия пружин:
Минимум (мягко):
1
Стандарт:
3
Максимум (жестко):
5
EWB00400
ПРЕДОСТЕРЕЖЕНИЕ
Характеристики амортизаторов, установленных на раз-
ных бортах, должны быть одинаковыми.
Неправильная регулировка может привести к низкой уп-
равляемости и меньшей устойчивости, что может стать
причиной дорожно-транспортного происшествия.
EBU19181
Вспомогательная розетка постоянного тока
Гнездо постоянного тока находится в передней части мо-
товездехода по правому борту. Розетка постоянного тока
может использоваться для вспомогательных световых при-
боров, радиостанций и т.п. Розетку постоянного тока можно
использовать только при работающем двигателе.
1. Установите переключатель световых приборов в поло-
жение «OFF».
2. Запустите двигатель (см. стр. 6-1).
3. Откройте крышку гнезда постоянного тока и вставьте
вилку дополнительного оборудования в гнездо.
