4-28
4
EBU18961
Передний транспортировочный кронштейн
Не превышайте значение максимально допустимой
нагрузки на передний транспортировочный кронш-
тейн, составляющее 45 кг.
Не превышайте значение максимально допустимой
нагрузки на мотовездеход, составляющее 220 кг.
EBU18971
Задний транспортировочный кронштейн
Не превышайте значение максимально допустимой
нагрузки на задний транспортировочный кронштейн,
составляющее 85 кг.
Не превышайте значение максимально допустимой
нагрузки на мотовездеход, составляющее 220 кг.
EBU19142
Регулировка передних и задних амортизато-
ров
Предварительное сжатие пружины может настраиваться под
вес водителя и дорожные условия.
Отрегулируйте величину предварительного сжатия пружины
следующим образом. Для увеличения предварительной на-
грузки поверните регулировочное кольцо в направлении (а).
Это сделает подвеску более жесткой. Для уменьшения пред-
варительной нагрузки поверните регулировочное кольцо в
направлении (b),что сделает подвеску мягче.
•
•
•
•

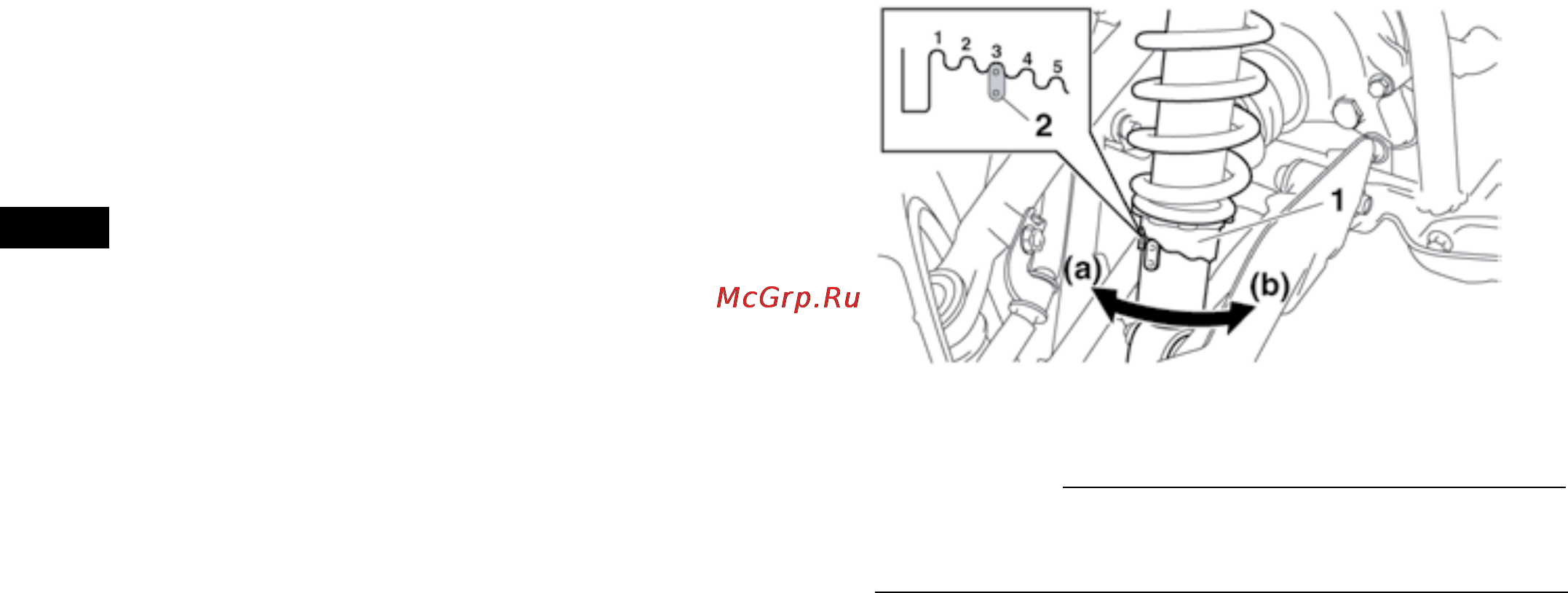

1. Регулировочное кольцо предварительного сжатия пружины.
2. Индикатор положения.
ПРИМЕЧАНИЕ:
Специальный ключ, применяемый для регулировки, можно
приобрести у официального дилера Yamaha.
