8
EBU27771
Проверка свободного хода рычагов передне-
го и заднего тормоза
Свободный ход рычагов переднего и заднего тормоза под-
лежит проверке в указанные в таблице периодического об-
служивания и смазки интервалы времени. Каждый рычаг не
должен иметь свободного хода, как это показано на иллюст-
рации. При появлении свободного хода обратитесь к офици-
альному дилеру Yamaha для проверки тормозной системы.

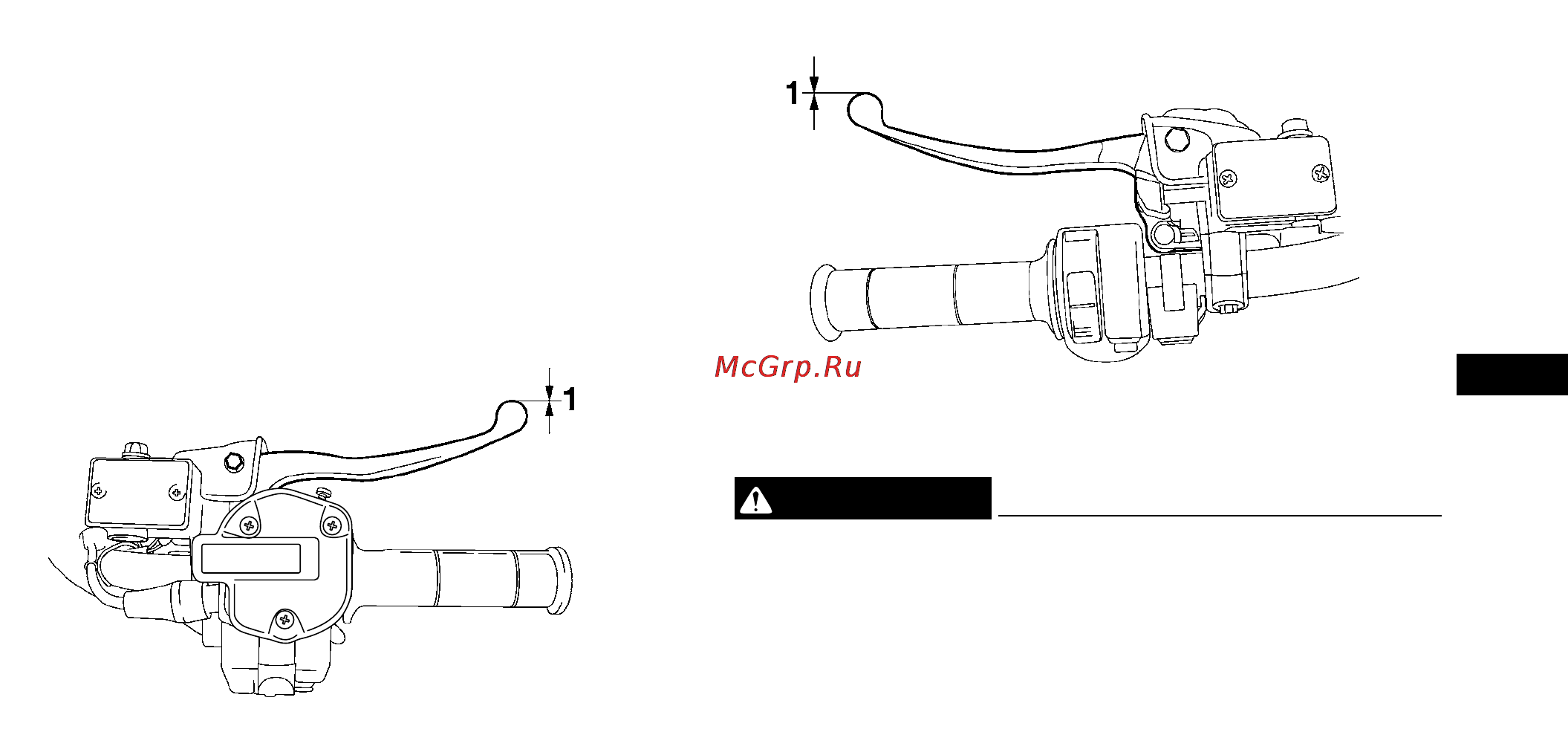

Передний тормоз
1. Свободный ход тормозного рычага.
Задний тормоз
1. Свободный ход тормозного рычага.
EWB02471
ПРЕДОСТЕРЕЖЕНИЕ
Движение на мотовездеходе с неправильно обслужива-
емыми или плохо отрегулированными тормозами мо-
жет привести к снижению эффективности торможения,
что может окончиться аварией.
После обслуживания:
Убедитесь в плавности работы тормозов и правиль-
ности значении свободного хода тормозного рычага.
Убедитесь, что тормоза не «прихватывают».
Убедитесь, что тормоза не «мягкие». В случае попа-
дания воздуха в систему ее необходимо прокачать.
•
•
•
8-48
