4
4-1
EBU17732
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
EBU17760
Замок зажигания
Замок зажигания имеет следующие положения:
ON [Вкл.]
Все электроприборы включены. Фары и задние фонари заго-
раются после включения переключателя световых приборов.
Двигатель можно запустить только тогда, когда замок зажи-
гания находится в этом положении. В этом положении ключ
вынуть невозможно.
OFF [Выкл.]
Все электрические приборы выключены. В этом положении
ключ может быть извлечен.

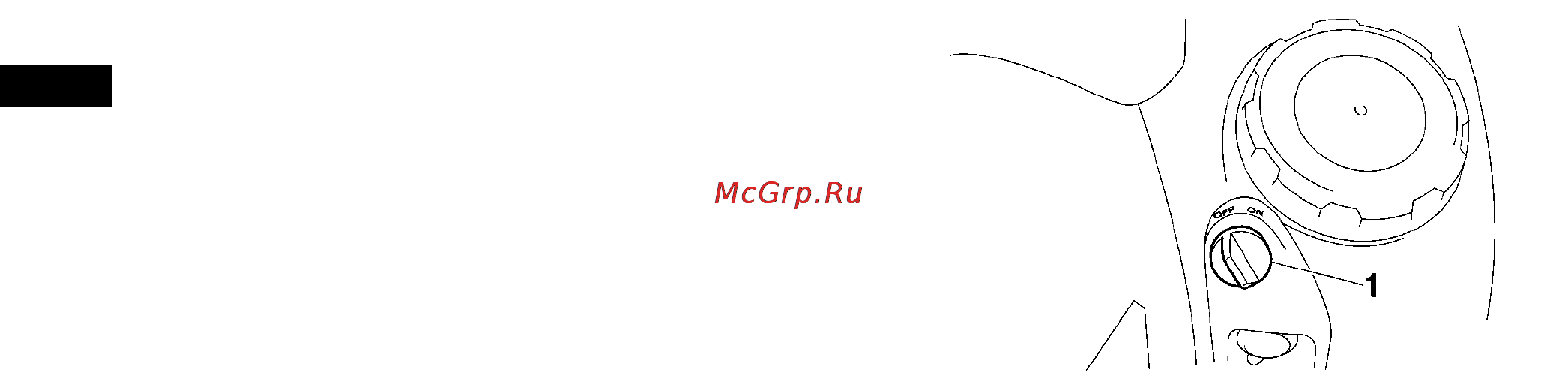

1. Замок зажигания
