4-30
4

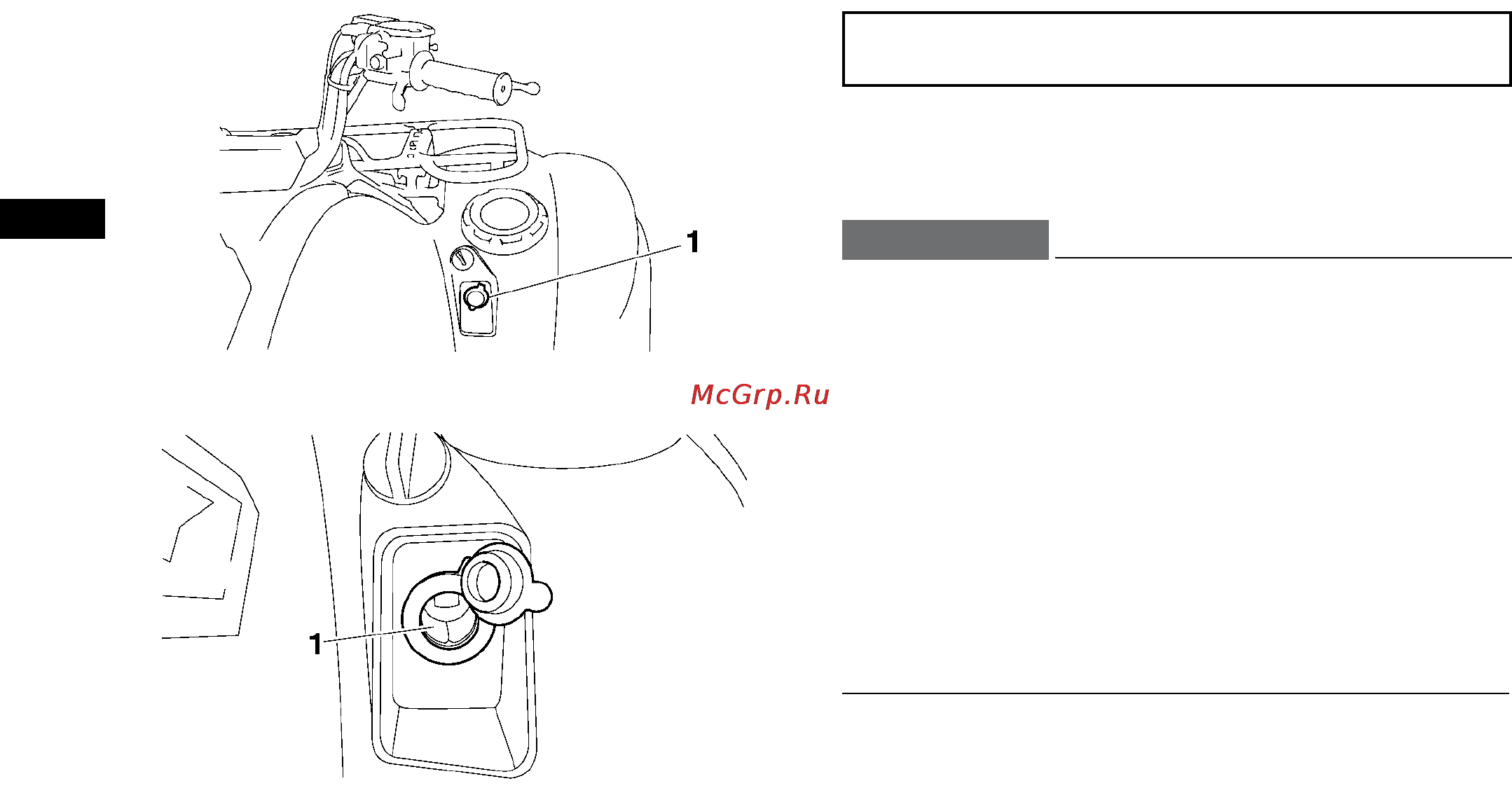

1. Колпачок вспомогательной розетки постоянного тока.
1. Вспомогательная розетка постоянного тока.
Максимальная нагрузка на гнездо постоянного тока:
ток 12 В, мощность 120 Вт (10А)
4. Если гнездо постоянного тока не используется, реко
-
мендуется закрыть его колпачком.
ECB00120
ПРЕДУПРЕЖДЕНИЕ:
Не используйте дополнительное оборудование, ха-
рактеристики которого превышают допустимые
значения. Это может стать причиной перегрузки
электрической сети и перегорания плавких предох-
ранителей.
Работа дополнительного оборудования при нерабо-
тающем двигателе может стать причиной разрядки
аккумуляторной батареи, что в свою очередь приве-
дет к затрудненному пуску двигателя.
Рекомендуем не использовать автомобильные при-
куриватели или иное дополнительное оборудование,
которое, нагреваясь, может повредить гнездо посто-
янного тока.
•
•
•
