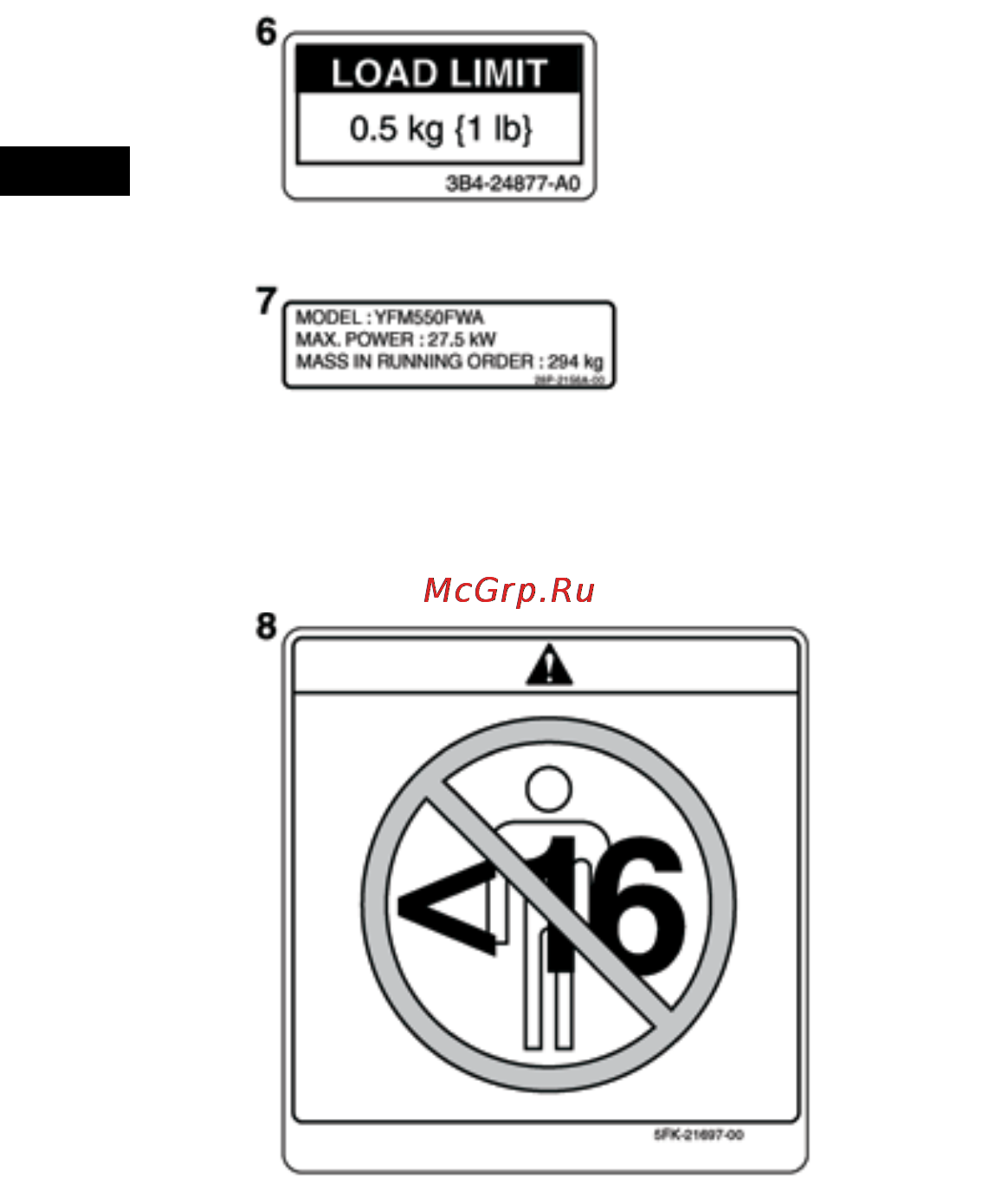

2-4
2
(6)
Грузоподъемность
0,5 кг
(7)
Модель: YFM550FWAD
Максимальная мощность: 27,5 кВт
Масса в рабочем состоянии: 294 кг
