10
1. Функции блоков элементов управления

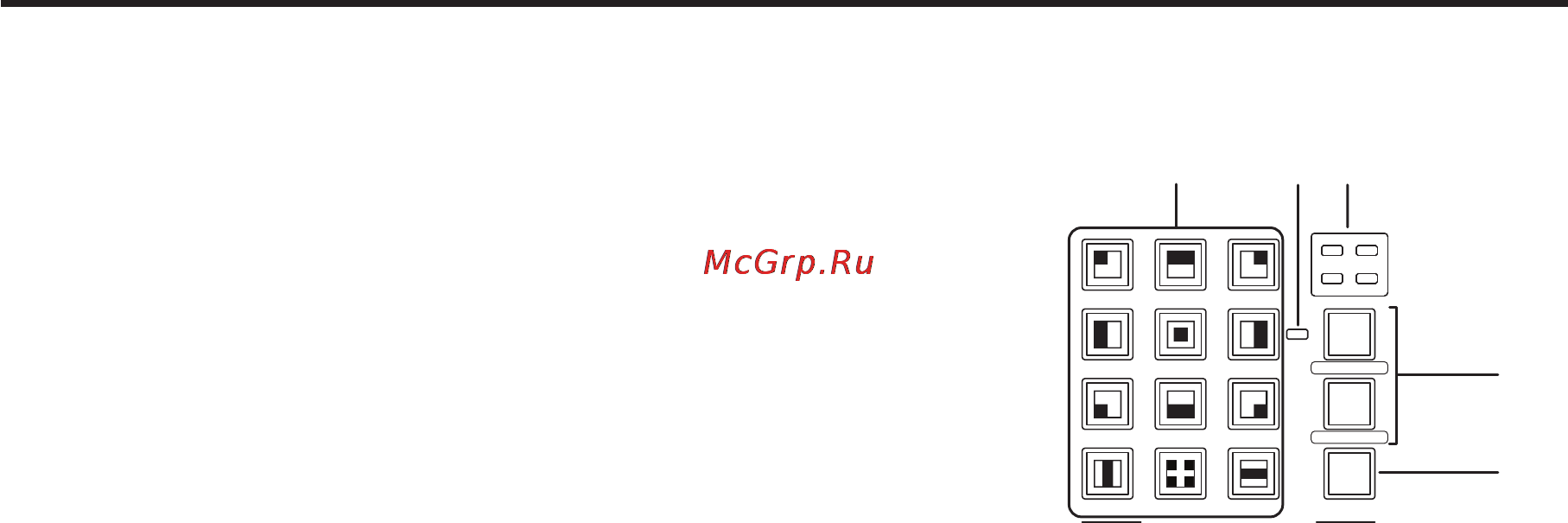

1-3. Блок эффектов вытеснения
8
Кнопки выбора эффектов вытеснения
Эти 12 кнопок служат для выбора эффектов вытеснения при светящемся
индикаторе кнопки [BKGD PATT] (
9
) или кнопки KEY PATT (
9
). Каждая из
кнопок служит для выбора одного из эффектов вытеснения.
Если высветится индикаторкнопки FUNC (
;
), происходит выбор
соответствующего меню настройки.
Индикатор выбранной кнопки светится желтым цветом.
BKGD PATT
KEY PATT
FUNC
WIPE PATTERN / FUNCTION
ON
WIPE SQ
SL 3D
PAGE
TIME WIPE COLOR
KEY CHR KEY FREEZE
DSK PinP IN/OUT
MEMORY XPT SYSTEM
1 2 3
4 5 6
7 8 9
10 12
11
9
Кнопки выбора изображений BKGD, KEY
Эти кнопки служат для переключения выбора картинки замещения.
При нажатии кнопки [BKGD PATT] ее индикатор загорается и происходит выбор
изображения фонового замещения.
При нажатии кнопки [KEY PATT] ее индикатор загорается и происходит выбор изображения ключевого замещения.
Каждый раз при нажатии кнопки [BKGD PATT] или [KEY PATT] происходит изменение страницы изображения в следующей
последовательности: WIPE, SQ (сжатие), SL (скольжение) и 3D (3-мерное), при этом также происходит переключение
светодиодного индикатора (
:
) страницы изображения.
Режим 3D невозможно выбрать с помощью кнопки [KEY PATT].
:
Светодиодные индикаторы страницы изображений
Эти светодиоды индицируют страницы, выбранные для фоновых переходов, в то время как индикатор кнопки [BKGD PATT]
светится. Когда светится индикатор кнопки [KEY PATT], они указывают страницы, выбранные для ключевых переходов.
При этом поочередно загораются светодиоды WIPE, SQ (сжатие), SL (скольжение) и 3D (3-мерное).
;
Кнопка [FUNC]
При нажатии этой кнопки, ее индикатор светится зеленым цветом. Если нажать кнопку выбора эффекта вытеснения (
8
)
в то время, когда ее индикатор светится, индикатор загорается зеленым светом и на ЖКИ- дисплее появляется меню
настройки функции, обозначенной под кнопкой.
[TIME]: Для установки времени автоматического перехода.
См. 3-1-5.
[WIPE]: Для настройки границы вытеснения и плавности эффекта.
См. 3-2.
[COLOR]: Для настройки фонового цвета.
См. 3-7.
[KEY]: Для настройки ключа.
См. 3-3.
[CHR KEY]: Для настройки цветности ключа.
См. 3-3-6.
[FREEZE]: Для отображения индикатора состояния замораживания и настройки эффекта замораживания.
См. 3-8.
[DSK]: Для настройки DSK.
См. 3-5.
[PinP]: Для настройки PinP.
См. 3-4.
[IN/OUT]: Настройка входных/выходных сигналов выполнена.
См. 4.
[MEMORY]: Для настройки предварительной памяти, памяти кадра или карты памяти SD.
См. 3-10, 3-11 и 3-12.
[XPT]: Для отображения и настройки состояния микширования.
См. 5-2.
[SYSTEM]: Для выполнения системных настроек.
См. 5.
<
Светодиод индикации состояния замораживания
Если этот светодиод светится, это означает, что один из входных сигналов заморожен. Состояние замораживания входных
сигналов, назначенное кнопкам переключения отображается в меню.
См. 3-8.
Имейте в виду, что поскольку при светящемся индикаторе сигнал заморожен, сигнал на выходе микшера не изменяется
даже при смене изображений на входе.
