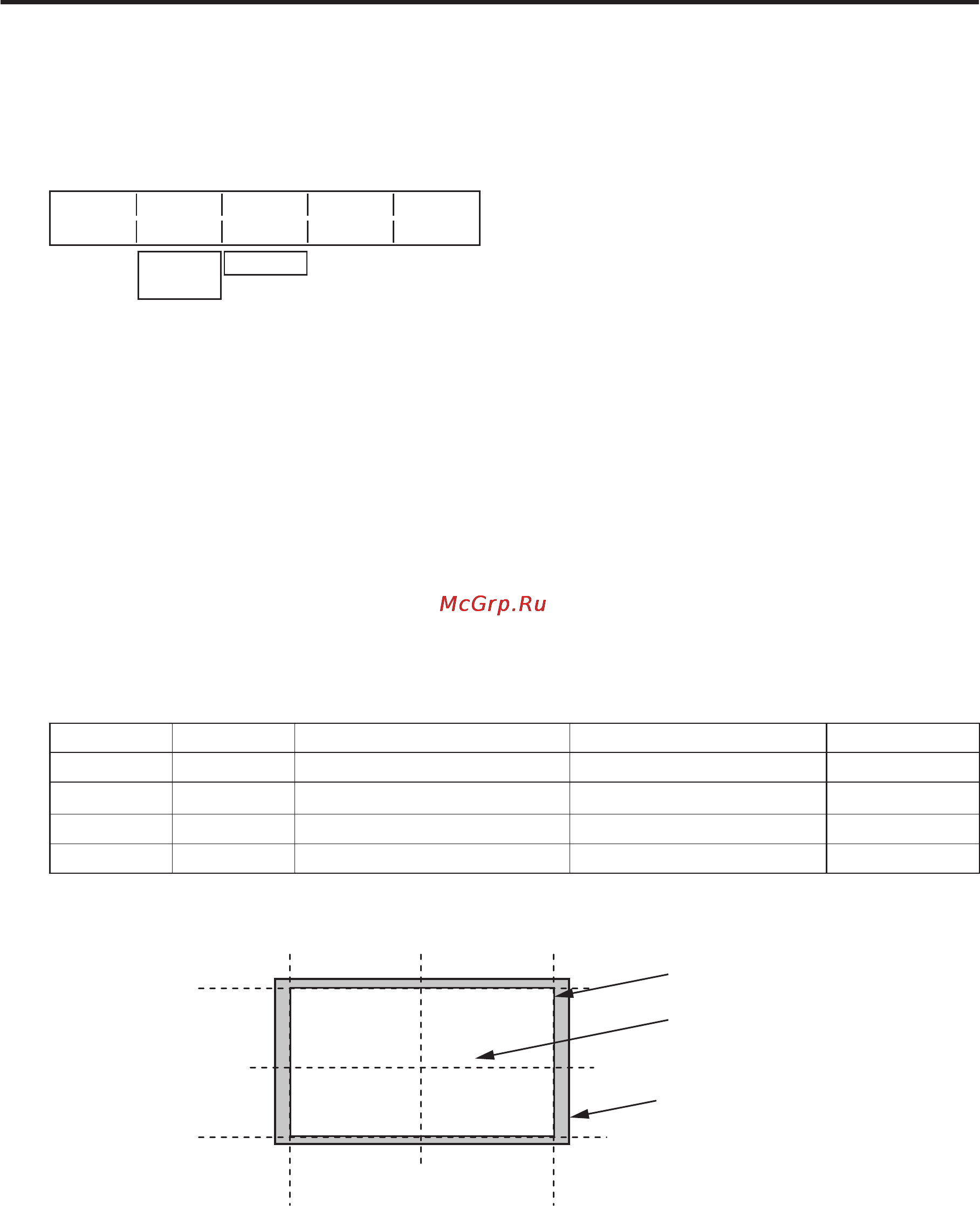

![Panasonic AV-HS400 [40/98] Базовые операции](/views2/1014428/page40/bg28.png)
40
3. Базовые операции
3-4-6. Настройка параметров обрезки
1
Нажмите кнопку [FUNC] для включения индикатора, а затем нажмите кнопку [PinP] для отображения меню настроек
PinP.
2
Поворотом регулятора [F1] выберите подменю Trim.
<Изображение меню>
Trim Trim Manual
5/6 Off Free
4:3
Manual
Pair
3
Поворотом регулятора [F2] выберите тип обрезки с помощью пункта меню Trim.
Off: Без обрезки
4:3: Автоматическая обрезка в формате 4:3.
Manual: Обрезка с использованием значения формата, заданного в подменю TrimAdj.
4
Поворотом регулятора [F3] выберите операцию, которая должна выполняться при ручной настройке с помощью пункта
меню Manual.
Free: Параметры Left, Right, Top и Bottom изменяются независимо друг от друга.
Однако Значение параметра Left не может превышать значения параметра Right (и наоборот) и, аналогично,
значение параметра Top не может превышать значения параметра Bottom (и наоборот).
Pair: Параметры изменяются таким образом, что Left и Right обрезка, а также Top и Bottom обрезка имеют равные
значения. (Такой режим обеспечивает симметрию сверху-вниз и справа-налево.)
5
Поворотом регулятора [F1] войдите в подменю TrimAdj, и поворотом регулятора [F2], [F3], [F4] и [F5] задайте значения
параметров обрезки.
Операция Параметр Настройка Диапазон настройки Исходное значение
F2 Left Значение обрезки слева от −50.00 до +50.00 −40.00
F3 Top Значение обрезки сверху от −50.00 до +50.00 +40.00
F4 Bottom Значение обрезки снизу от −50.00 до +50.00 −40.00
F5 Right Значение обрезки справа от −50.00 до +50.00 +40.00
<Параметры обрезки> (на рисунке показаны значения, заданные по умолчанию)
Обрезанная область
Область действия эффекта PinP
Исходный размер PinP
0
+50
-50
+500-50
TOP (+40)
BOTTOM (-40)
(-40)
LEFT
(+40)
RIGHT
