82
6. Внешние интерфейсы
Данное изделие поставляется с разъемами RS-422, GPI и сигнальным разъемом, которые служат для взаимодействия с
внешними устройствами.
6-1. Разъем RS-422
Обеспечивает управление видеомикшером от внешнего устройства.
Он должен быть настроен следующим образом. (9-контактный гнездовой разъем D-sub)
Скорость передачи: 38400 бит/с.
Четность: ODD
Стоп-бит: 1 бит

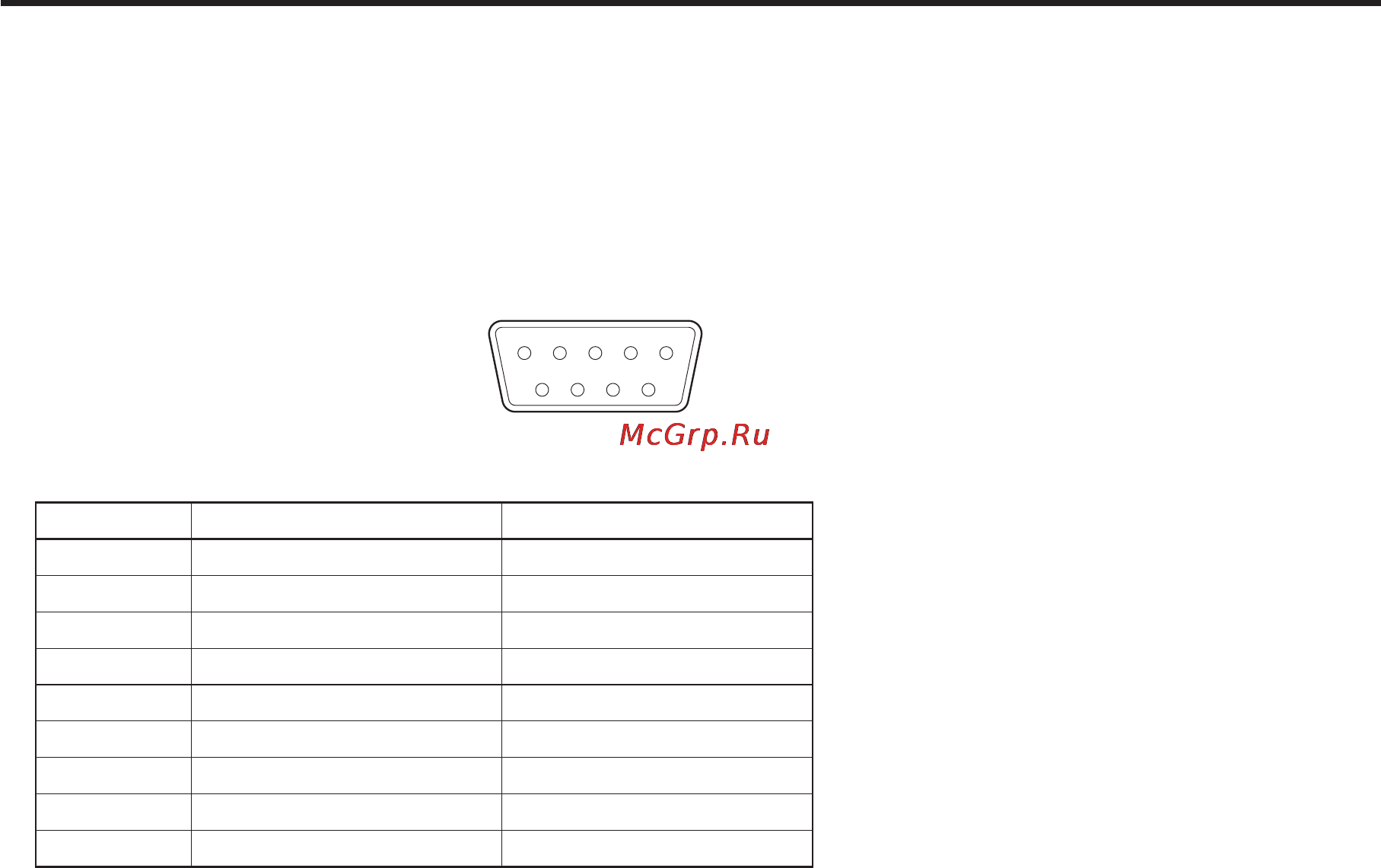

12345
9 8 7 6
Цоколевка разъема
Штырь № Название сигнала Описание сигнала
1 FRAME GROUND Заземление корпуса
2 TXD – Отправка данных (–)
3 RXD + Получение данных (+)
4 GROUND Заземление
5 NC Не используется
6 GROUND Заземление
7 TXD + Отправка данных (+)
8 RXD – Получение данных (–)
9 FRAME GROUND Заземление корпуса
Ниже приведен список функций, которыми можно управлять с пульта AG-A850 (совместимым с протоколом GVG).
• Переключение точки микширования
• Выбор эффекта замещения
• Выбор режима перехода (MIX/WIPE)
• Настройка времени автоперехода
• Выполнение автоматического перехода
В подменю System системного меню SYSTEM выберите параметр On или Off для управления от внешнего устройства
(редактора), подключенного к разъему RS-422.
Подробности этих настроек приведены в разделе 5-6-2.
