66
4. Настройка входных/выходных сигналов
4-7. Настройка отображения нескольких картинок
На внешнем мониторе могут одновременно отображаться несколько входных изображений, программных изображений и
картинок предварительного просмотра. Имеется три режима отображения нескольких картинок, в которых экран разбивается
на 10 частей, на 4 части и на 8 частей.
Части экрана от
1
до
8
могут принимать изображения и цветовой фон со входов 1 – 8.
Изображения выходного программного материала отображаются с красной рамкой вокруг них.
<Режимы отображения>
Режимы для 10 изображений A, B (10SPL-A, B):
В этих режимах отображаются восемь картинок: программное изображение (PGM), предварительное изображение
(PVW), входные изображения или изображения из памяти кадров, а также картинки цветового фона (CBGD).
Режим для 4 изображений (4SPL):
В этом режиме отображаются 4 изображения: входные изображения или изображения из памяти кадров, а также
картинки цветового фона (CBGD).
Режим для 8 изображений A, B (8SPL-A, B):
В этом режиме отображается шесть изображений: программное изображение (PGM), предварительное изображение
(PVW), входные изображения или изображения из памяти кадров, а также картинки цветового фона (CBGD).
В этом режиме, при выводе изображений с DVI выхода (дополнительного) и их отображении в размере SXGA в
формате HD, коэффициент формы может составлять 16:9.
(Установка параметра Size в значение “SXGA”, а параметра Scale в значение “5:4” осуществляется при помощи
настроек DVI выхода.)

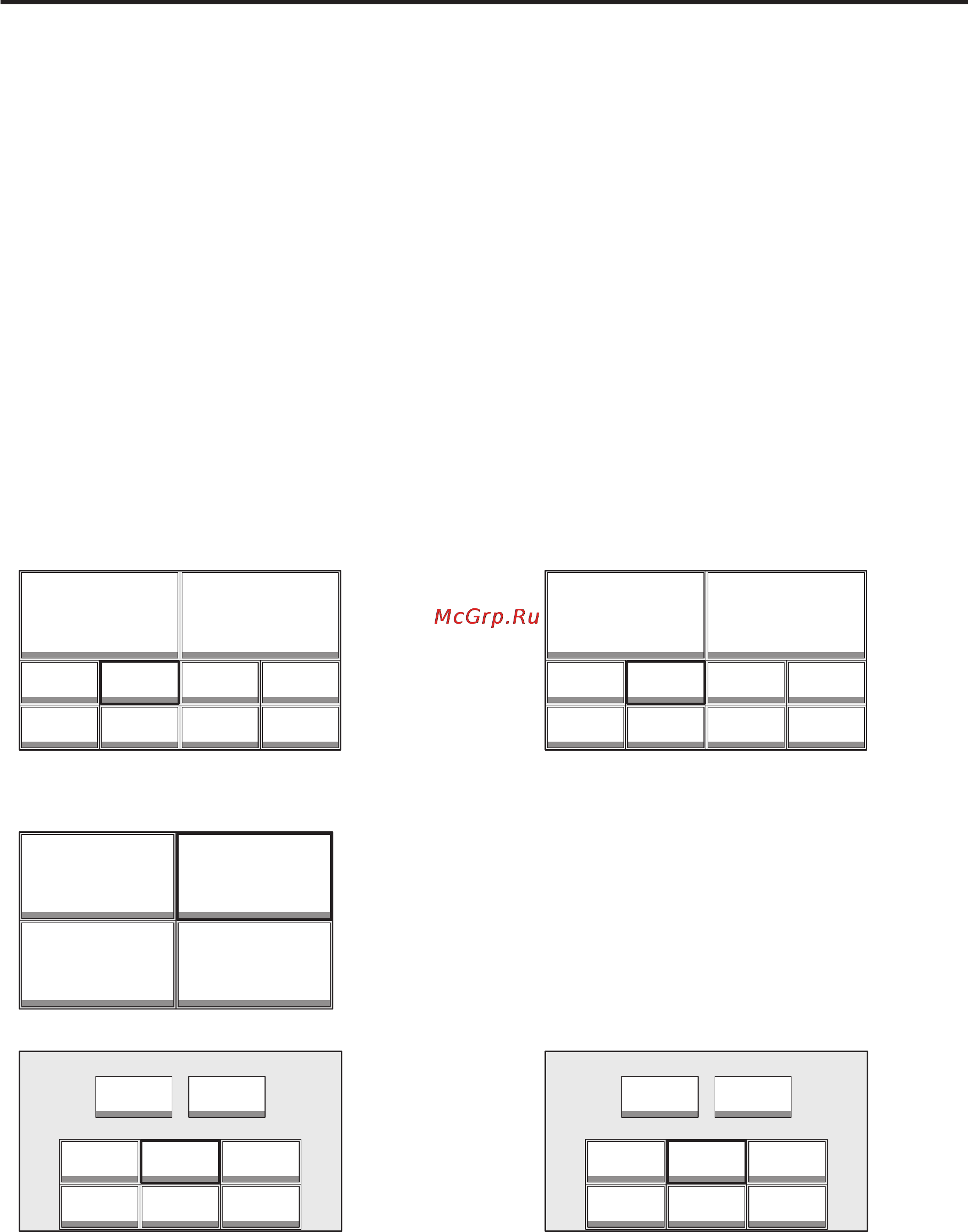

<Режим для 10 изображений A>
Положения PGM и PVW изображений зафиксированы.
PGM
PVW
PGM
INPUT1 INPUT2 INPUT3 INPUT4
INPUT5 INPUT6 INPUT7 INPUT8
PVW
<Режим для 10 изображений B>
Положения PGM и PVW изображений зафиксированы.
PVW
PGM
PVW
INPUT1 INPUT2 INPUT3 INPUT4
INPUT5 INPUT6 INPUT7 INPUT8
PGM
<Режим для 4 изображений>
INPUT3 INPUT4
INPUT1 INPUT2
<Режим для 8 изображений A>
Положения PGM и PVW изображений зафиксированы.
INPUT1 INPUT2 INPUT3
INPUT4 INPUT5 INPUT6
PGM
PGM
PVW
PVW
<Режим для 8 изображений B>
Положения PGM и PVW изображений зафиксированы.
INPUT1 INPUT2 INPUT3
INPUT4 INPUT5 INPUT6
PVW
PVW
PGM
PGM
