6. Внешние интерфейсы

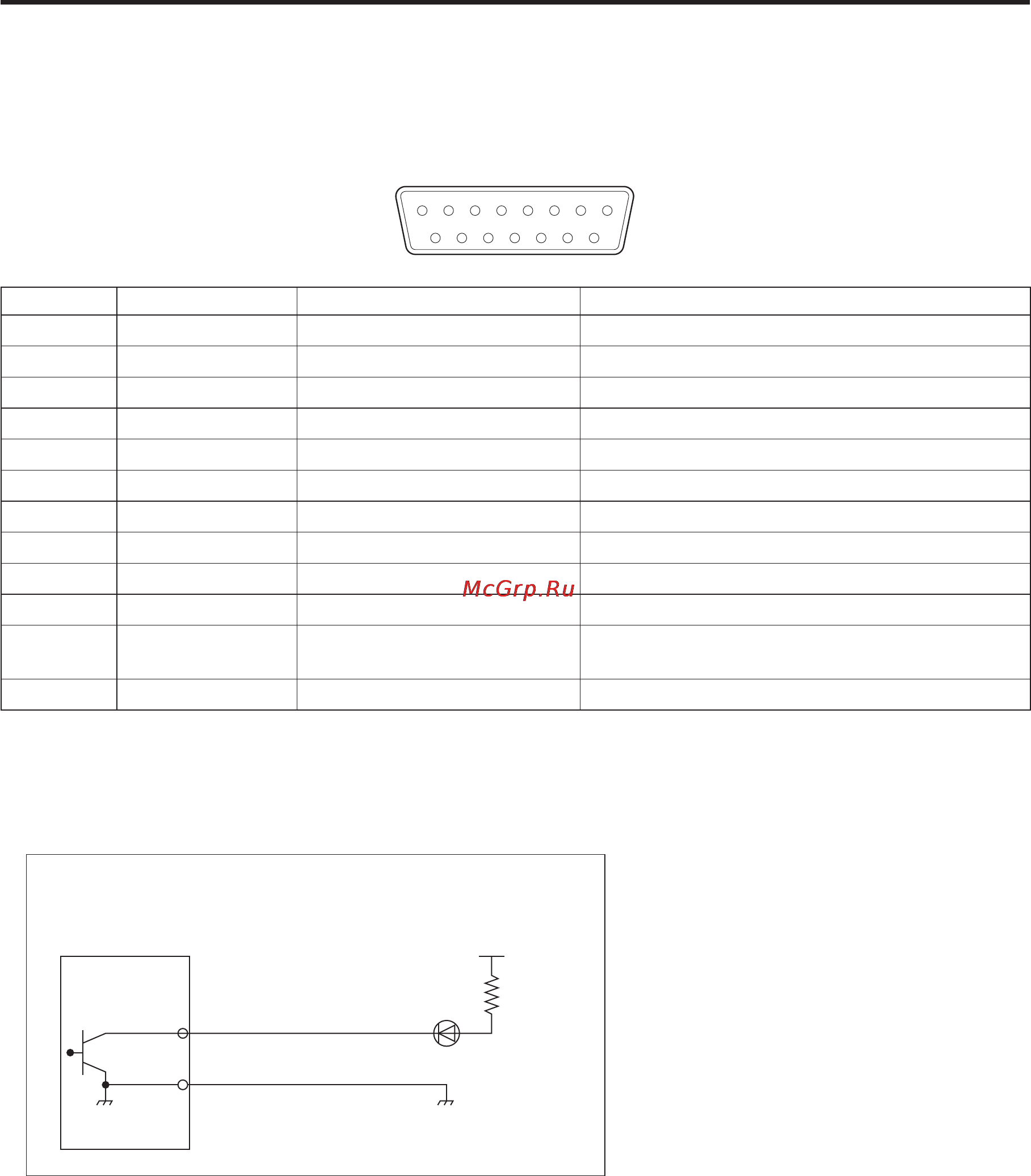

6-3. Сигнальный разъем

Сигнальный разъем содержит выводы выхода, сигнала наличия выхода, и выводов сигналов неисправности вентилятора и

блока питания.

Выходные сигналы с выводов этого разъема служат для включения сигнальных ламп, и они реализованы по схеме с

открытым коллектором.

(15-контактный гнездовой разъем D-sub)

54321

9 10 11 12

Цоколевка разъема

Штырь № Название сигнала Вход/выход Описание сигнала

1 IN1 Выход с открытым коллектором Сигнальный выход входного видео 1

2 IN2 Выход с открытым коллектором Сигнальный выход входного видео 2

3 IN3 Выход с открытым коллектором Сигнальный выход входного видео 3

4 IN4 Выход с открытым коллектором Сигнальный выход входного видео 4

5 IN5 Выход с открытым коллектором Сигнальный выход входного видео 5

6 IN6 Выход с открытым коллектором Сигнальный выход входного видео 6

7 IN7 Выход с открытым коллектором Сигнальный выход входного видео 7

8 IN8 Выход с открытым коллектором Сигнальный выход входного видео 8

9 ALARM Выход с открытым коллектором Fan alarm or power supply alarm output

10, 11, 12 RESERVED Эти контакты не подключаются.

13 ENABLE Вход Обеспечивает выход сигналов индикатора и сигнализации

Открыт: Вывод; GND: нет вывода

14, 15 GROUND ЗАЗЕМЛЕНИЕ Заземление

Контакты 1 – 9 должны удовлетворять следующим параметрам:

Диэлектрическая прочность:

Не менее 24 В постоянного напряжения

Ток: Не менее 50 мА

Пример подключения индикаторной лампы

AV-HS400E

(Макс. Напряжение: 24 В)

Светодиод индикации

ЗАЗЕМЛЕНИЕ

(Макс. ток: 50 мА)

Индикаторная лампа. Выход сигнала

(IN 1 - 8, ALARM)
