3. Базовые операции
3-2. Эффект сдвига
3-2-1. Выбор эффекта сдвига
BKGD PATT
KEY PATT
FUNC
WIPE PATTERN / FUNCTION
ON
WIPE SQ
SL 3D
PAGE
TIME WIPE COLOR
KEY CHR KEY FREEZE
DSK PinP IN/OUT
MEMORY XPT SYSTEM
1 2 3
4 5 6
7 8 9
10
11
12
В качестве базовых операций сдвига используются 12 эффектов, которые связаны с соответствующими кнопками эффектов
сдвига, причем каждая кнопка может вызывать 4 страницы эффектов – сдвиг, вытеснение, скольжение и 3D. (См. таблицу
эффектов сдвига). На индикаторе для каждой селекторной кнопки отображается картинка базового эффекта и номер.
<Как выбираются эффекты сдвига>
1
Нажмите кнопку [BKGD PATT] или кнопку [KEY PATT] для выбора страницы.
Каждый раз при нажатии кнопки происходит выбор последовательной страницы и загорается светодиодный индикатор
(WIPE, SQ, SL или 3D), соответствующий выбранной странице. (3D нельзя выбрать с помощью кнопки [KEY PATT].)
2
Выберите нужную кнопку из 12 кнопок выбора эффектов сдвига, с номером, соответствующим требуемому эффекту.
При этом загорается индикатор выбранного эффекта и картинка замещения появляется на экране внешнего монитора
(OSD).
Светодиодный индикатор страницы эффекта сдвига светится только при выборе кнопки [BKGD PATT] или кнопки [KEY PATT].

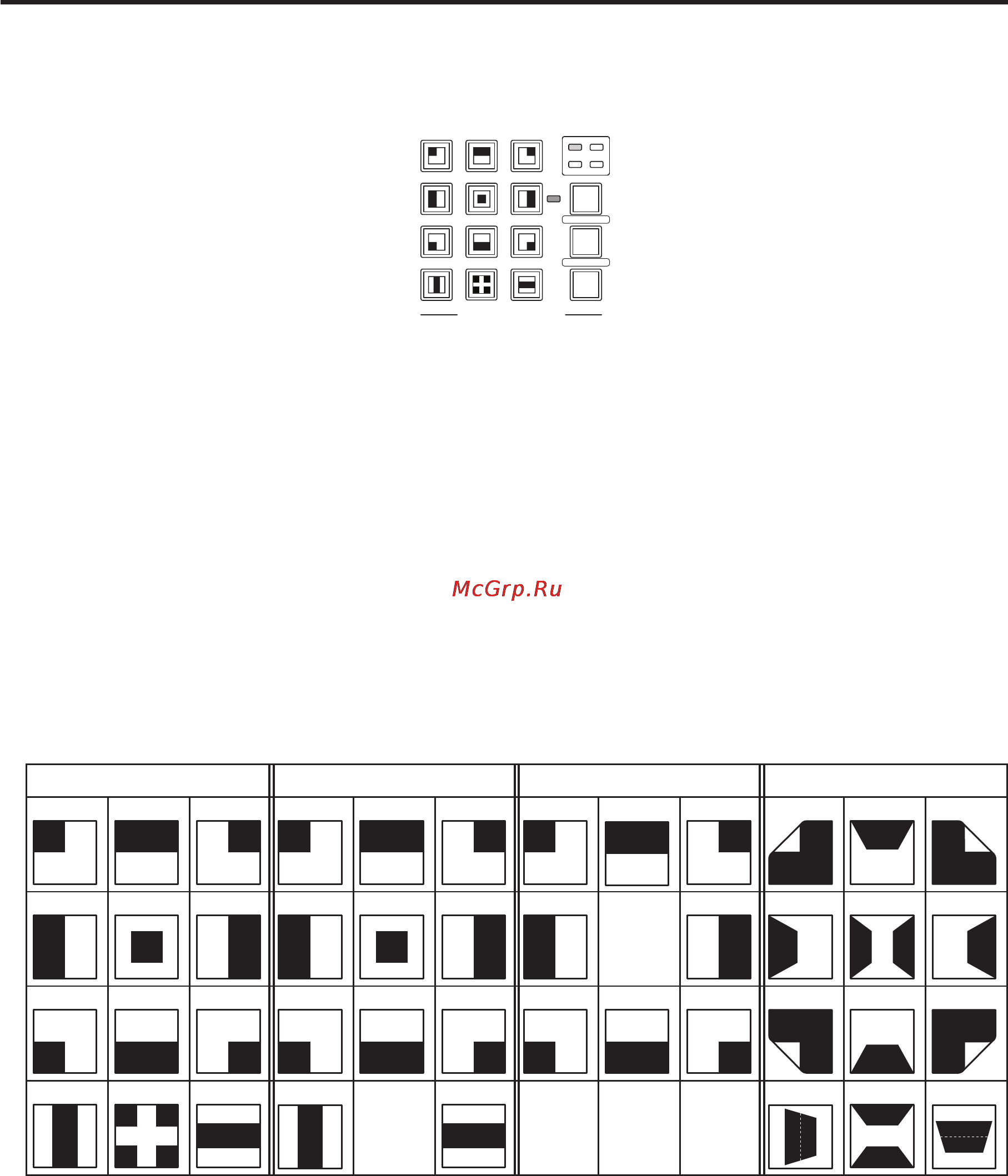

<Таблица эффектов сдвига>
WIPE (СДВИГ) SQ (вытеснение) SL (скольжение) 3D (3-мерность)
1 2 3 1
SQ
2
SQ
3
SQ
1
SL
2
SL
3
SL
1 2 3
4 5 6 4
SQ
5
SQ
6
SQ
4
SL
5
Нет
эффекта
6
SL
4 5 6
7 8 9 7
SQ
8
SQ
9
SQ
7
SL
8
SL
9
SL
7 8 9
10 11 12 10
SQ
11
Нет
эффекта
12
SQ
10
Нет
эффекта
11
Нет
эффекта
12
Нет
эффекта
10 11 12
Нет соответствующих эффектов для 11 из SQ и 5, 10, 11, а также для 12 для SL, поэтому выбрать их невозможно.
