3. Базовые операции
3-9. Переключение выхода шины AUX
Эти кнопки служат для переключения выбора выхода шины AUX.
Для вывода на шину AUX можно выбрать любой из сигналов PGM (программный), PVW (предварительный просмотр) и CLN
(чистый) кнопками шины микширования от 1 до 10.
[PGM]: На шину AUX выводятся сигналы PGM.
[PVW]: На шину AUX выводятся сигналы PVW.
[CLN]: На шину AUX выводятся чистые сигналы.
Выбор выходных сигналов с помощью кнопок микширования

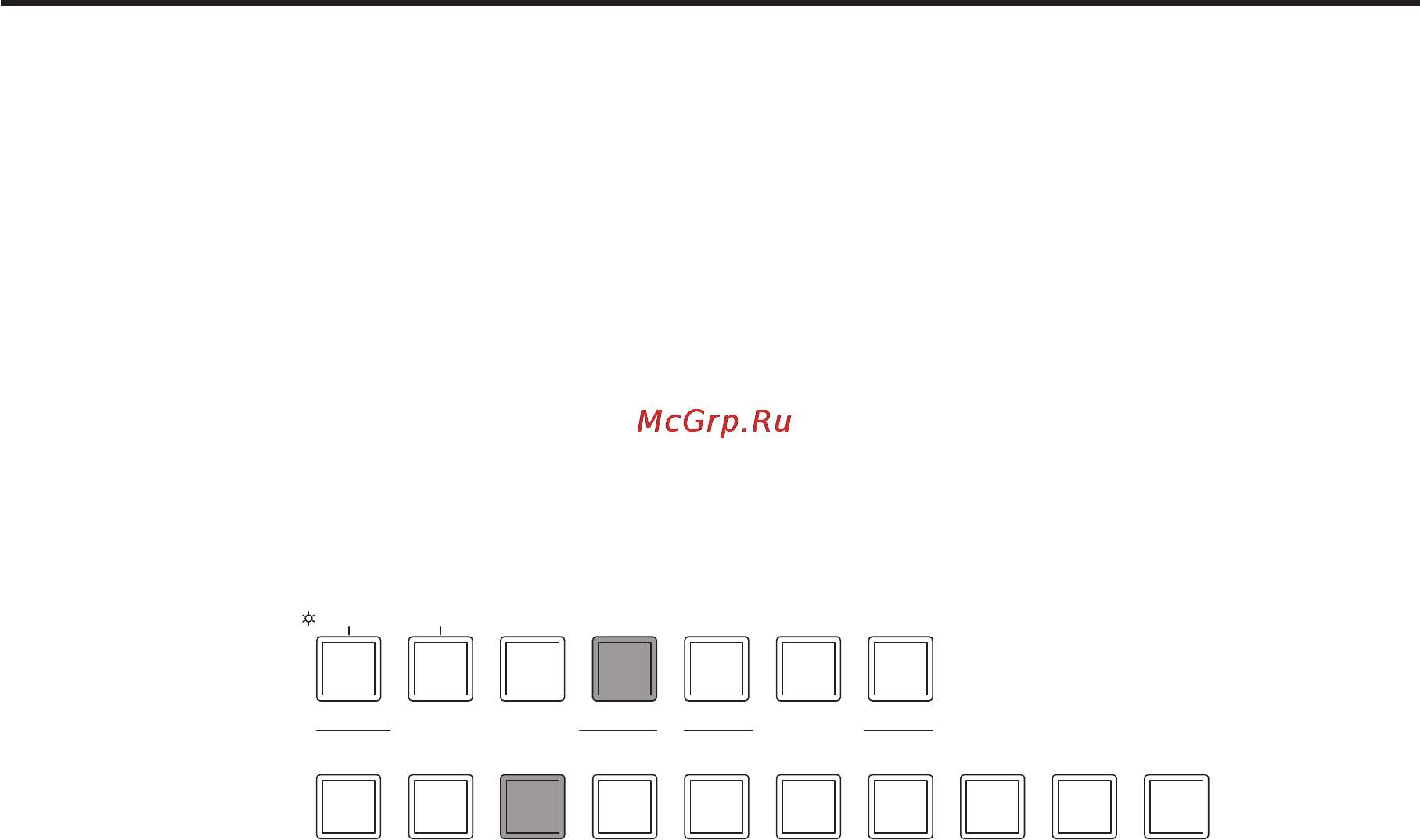

Нажмите кнопку [AUX] в блоке кнопок выбора шины AUX, дождитесь включения ее индикатора и нажмите одну из кнопок
точек микширования шины AUX от 1 до 10, CLN, PVW или PGM для выбора выходных сигналов AUX.
Индикаторы кнопки [AUX] и выбранной кнопки загорятся желтым цветом.
(Они будут светиться красным цветом, если выбранный сигнал выводится через разъем PGM.)
KEY DSK PinP AUX CLN PVW PGM
AUX SOURCEAUX BUS DELEGATION
AUX
AMB:FILL / GRN:SOURCE
