83
6. Внешние интерфейсы

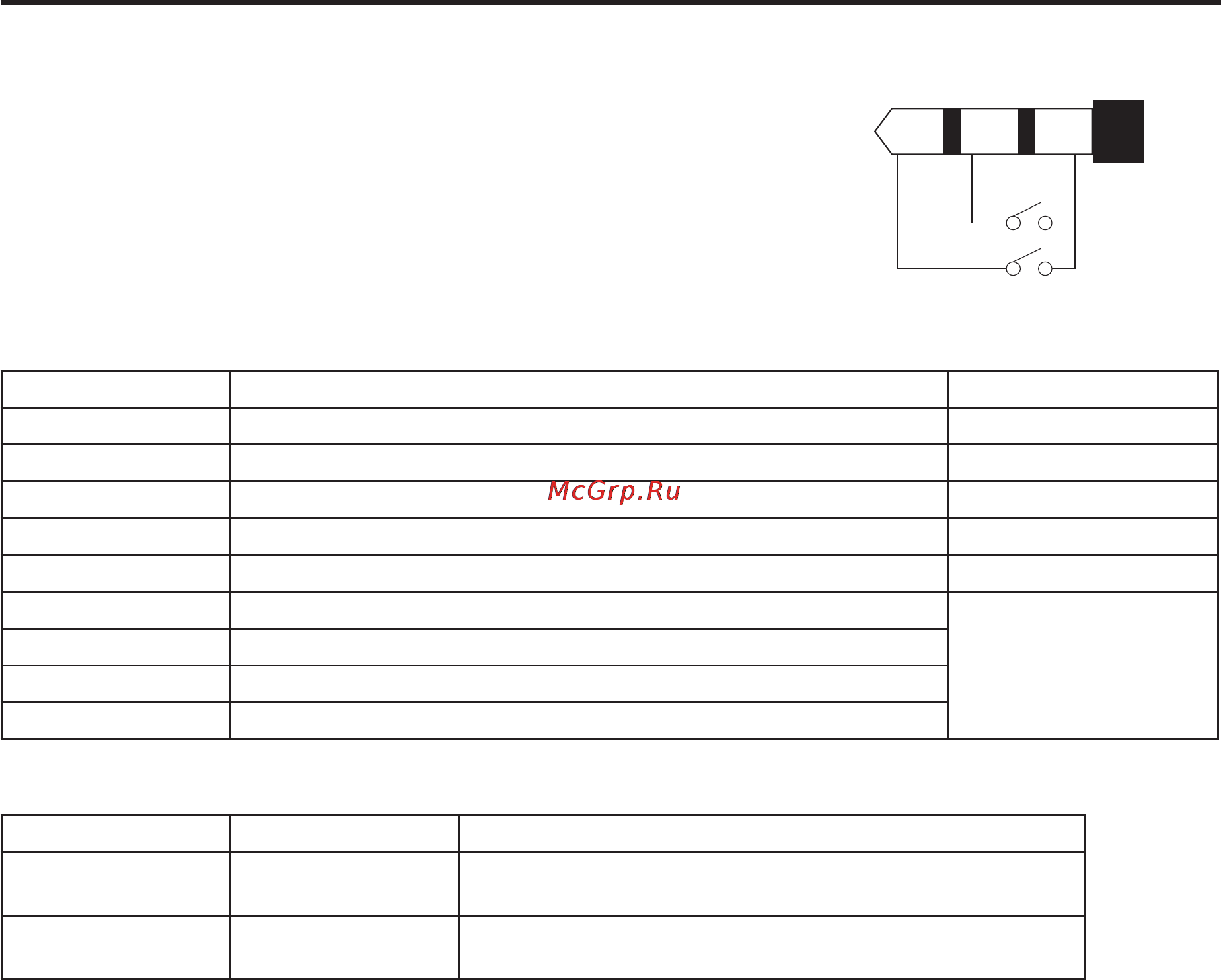

6-2. Разъем GPI
Обеспечивает управление видеомикшером от внешнего устройства.
Ввод сигналов обеспечивается через контакты разъема. Автоматические операции
выполняются с использованием этих контактов как триггеров. Для подключения к
основному устройству используйте стерео-штеккер диаметром 3,5 мм.
GPI2 COMMON
GPI1
<Функции управления, которые могут быть назначены>
Назначенная функция Описание управления Примечания
AUTO Управление осуществляется с помощью кнопки AUTO на панели устройства
CUT Управление осуществляется с помощью кнопки CUT на панели устройства
DSK Управление осуществляется с помощью кнопки DSK на панели устройства
PinP Управление осуществляется с помощью кнопки PinP на панели устройства
FTB Управление осуществляется с помощью кнопки FTB на панели устройства
BGDAUTO Управление автоматическим переходом для фонового изображения Управление осуществляется
независимо от состояния
переключателей и кнопок
на панели управления
устройства.
BGDCUT Управление обрезкой перехода для фонового изображения
KEYAUTO Управление автоматическим переходом для вставки
KEYCUT Управление обрезкой перехода для вставки
<Исходные настройки>
Порт Назначенная функция Описание управления
GPI1 AUTO Управление осуществляется с помощью кнопки AUTO на панели
устройства
GPI2 DSK Управление осуществляется с помощью кнопки DSK на панели
устройства
С помощью подменю GPI в меню SYSTEM задайте функции, которые могут контролироваться внешними коммутаторами,
подключенными к GPI портам, а также установите параметры наличия или отсутствия управления с помощью внешних
коммутаторов.
Подробности этих настроек приведены в разделе 5-6-3.
