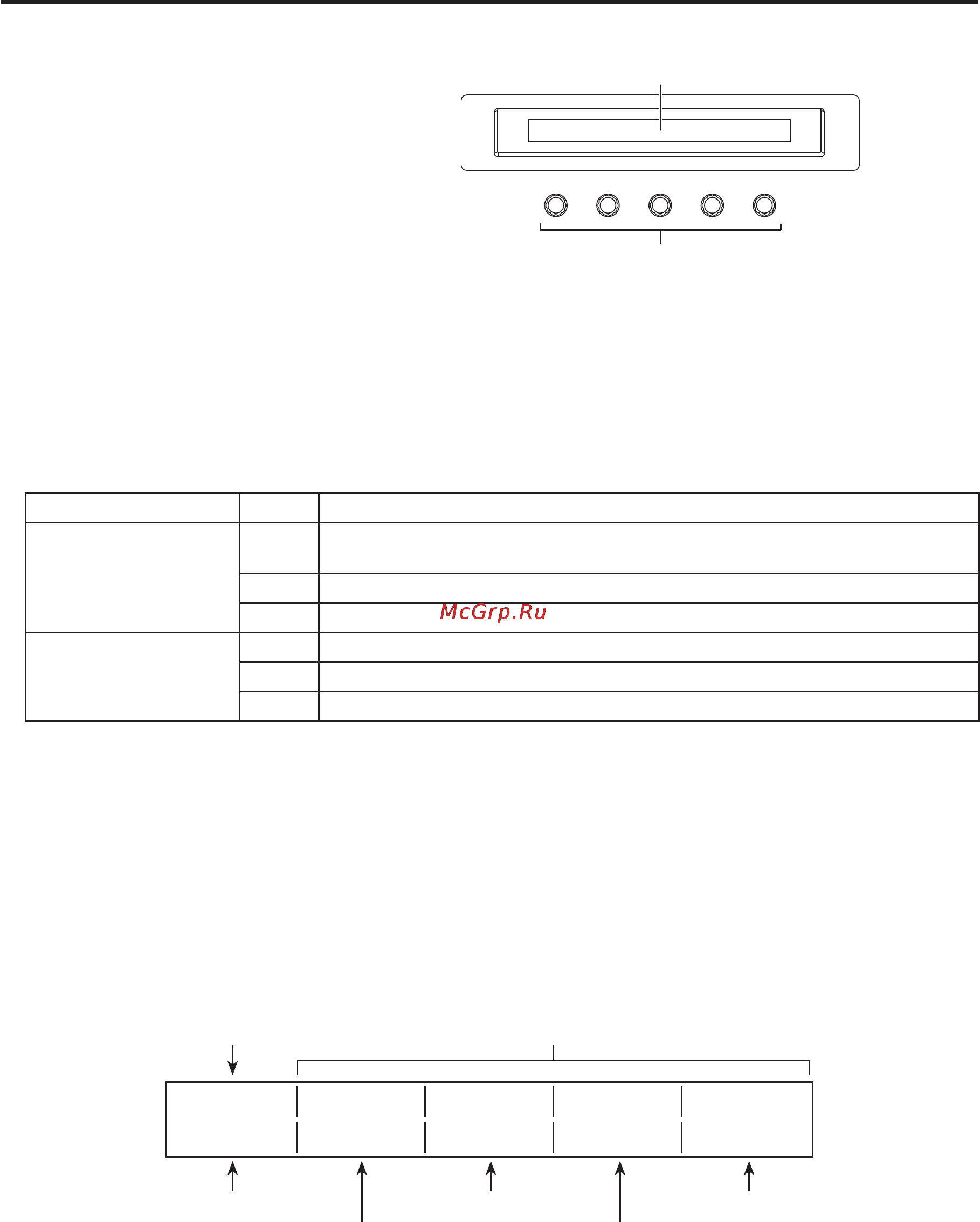

1. Функции блоков элементов управления
1-6. Блок ЖКИ-меню
POWER
ALARM
F1 F2 F3 F4 F5
L
ЖКИ
Меню настройки отображаются на экране жидкокристаллического индикатора.
Если при нажатой кнопке [FUNC] (
;
) и ее светящемся индикаторе нажать одну из кнопок выбора эффектов вытеснения
(
8
), отображается меню соответствующей функции.
При двойном нажатии на одну из перечисленных ниже кнопок, активируется функция, вызываемая из меню, и выбирается
указанное меню.
Также выполняется операция, соответствующая нажатой кнопке.
<Список функций, вызываемых из меню>
Кнопка Меню
Блок коммутации
(Кнопки выбора шины AUX)
KEY
Меню KEY/подменю Adjust (2/8)
Меню CHR KEY/подменю Auto (1/3) (с выбором ключа цветовых оттенков)
DSK
Меню DISK/подменю Adjust (2/5)
PinP
Меню PinP/подменю Position (4/6)
Блок эффектов перехода
BKGD
Меню TIME/подменю BKGD (1/5)
KEY
Меню TIME/подменю KEY (2/5)
WIPE
Меню WIPE/подменю Border (1/5)
M
Поворотные регуляторы: от [F1] до [F5]
Служат для установки параметров, которые отображаются в меню (на ЖКИ экране или на внешнем мониторе).
Подробности о выполнении этих операций приведены в разделе “3. Базовые операции”.
[F1]: Поворотом этого переключателя осуществляется выбор меню.
[F2] - [F5]: Поворотом этого переключателя осуществляется установка параметров.
Если в каком-либо пункте меню появляется стрелка «вниз» (↓), данный параметр устанавливается путем нажатия
соответствующего поворотного переключателя.
Если параметр имеет числовую форму, при нажатии соответствующего поворотного переключателя восстанавливается
его значение, заданное по умолчанию. (Однако, сетевые настройки, а также настройки даты и времени не
восстанавливаются.)
Adjust Clip Gain Density Invert
2/8 0.0 100.0 100.0 Off
Вход с помощью
кнопки [F1].
Вход с помощью
кнопки [F2].
Вход с помощью
кнопки [F3].
Вход с помощью
кнопки [F4].
Вход с помощью
кнопки [F5].
Подменю Область настройки параметров
