30

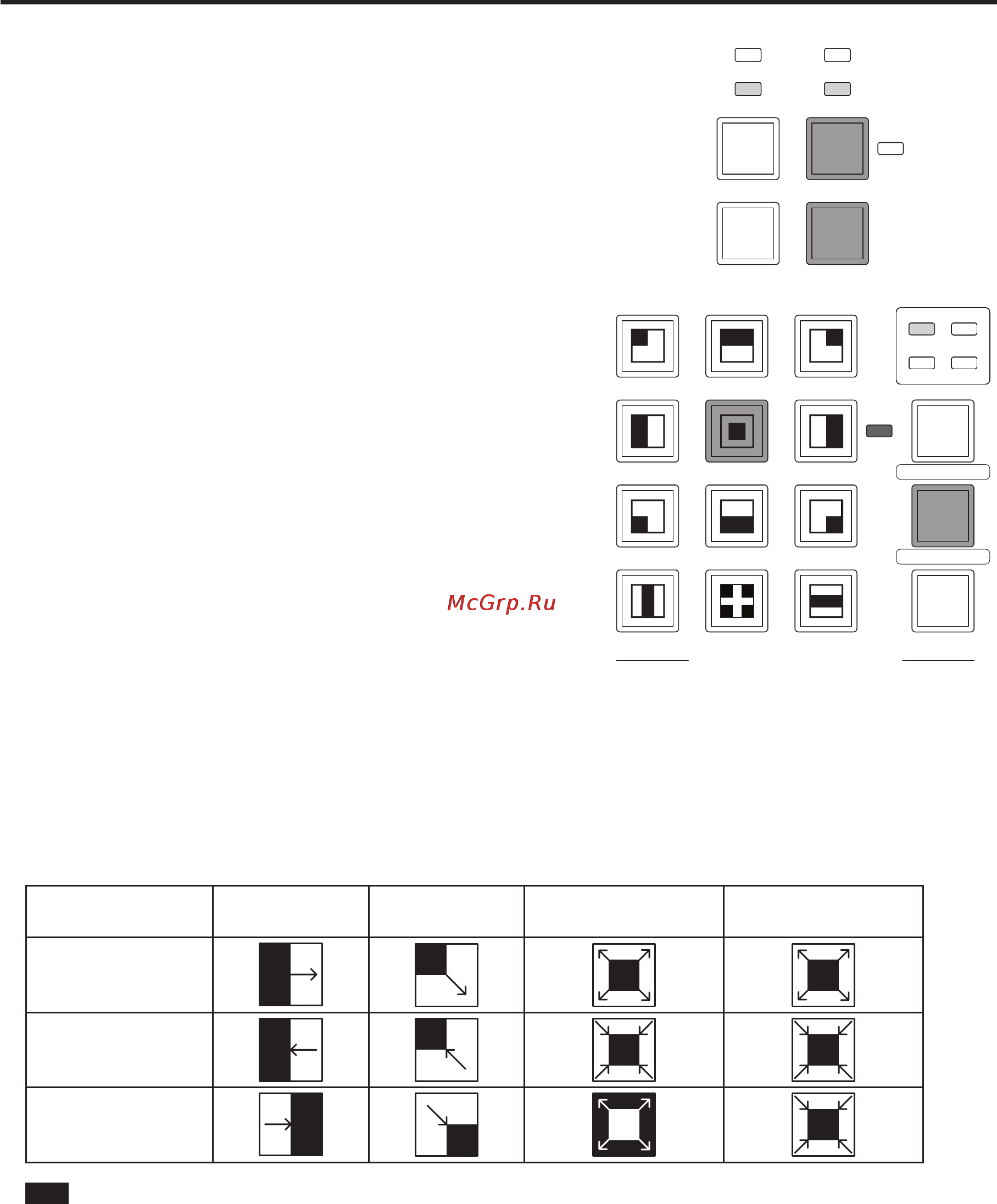

3. Базовые операции
3-3-3. Переходы со вставкой
1
Выберите вставку в режиме перехода.
Нажмите клавишу [KEY] в режиме перехода для включения ее
индикатора.
Для одновременного выполнения фонового перехода и перехода
со вставкой нажмите клавишу [BKGD] и клавишу [KEY] вместе для
включения обеих индикаторов.
ON
MIX WIPE
BKGD KEY
MIX
WIPE
2
Выберите тип перехода.
С помощью кнопки [WIPE] или кнопки [MIX] в блоке переходов
выберите режим перехода со вставкой. Индикатор выбранной кнопки
загорится желтым цветом. Одновременно загорятся светодиоды
индикатора состояния выбора MIX или WIPE.
При выборе состояния WIPE, нажмите кнопку [KEY PATT] для
включения ее индикатора и выберите эффект вытеснения.
3
Задайте время перехода.
В меню TIME поворотом регулятора [F1] выберите подменю KEY.
Задайте время перехода по налоги с фоновыми переходами.
BKGD PATT
KEY PATT
FUNC
WIPE PATTERN / FUNCTION
ON
WIPE SQ
SL 3D
PAGE
TIME WIPE COLOR
KEY CHR KEY FREEZE
DSK PinP IN/OUT
MEMORY XPT SYSTEM
1 2 3
4 5 6
7 8 9
10 12
11
4
Задайте направление перехода.
В меню KEY поворотом регулятора [F1] выберите подменю Trans.
Поворотом регулятора [F1] выберите направление Nor (нормальное)
или Rev (реверсное) с помощью пункта меню OutPatt.
Nor (нормальное): Картинка выходящего замещения движется в том же направлении, что и картина входящего
замещения.
Rev (реверсное): Картинка выходящего замещения движется в противоположном направлении, по отношению к
картинке входящего замещения.
Однако, операции для эффекта 3 выполняются для WIPE 5, 10, 11 и 12, а операции для эффекта 4 – для SQ 5, 10 и 12.
<Примеры эффектов>
Эффект 1 Эффект 2 Эффект 3
(WIPE 5, 10, 11, 12)
Эффект 4
(SQ 5, 10, 12)
Сопряжение
SQ
SQ
Исключение (Nor)
SQ
SQ
Исключение (Rev)
SQ
SQ
: Этим цветом обозначены области объединения вставок.
