8
1. Функции блоков элементов управления

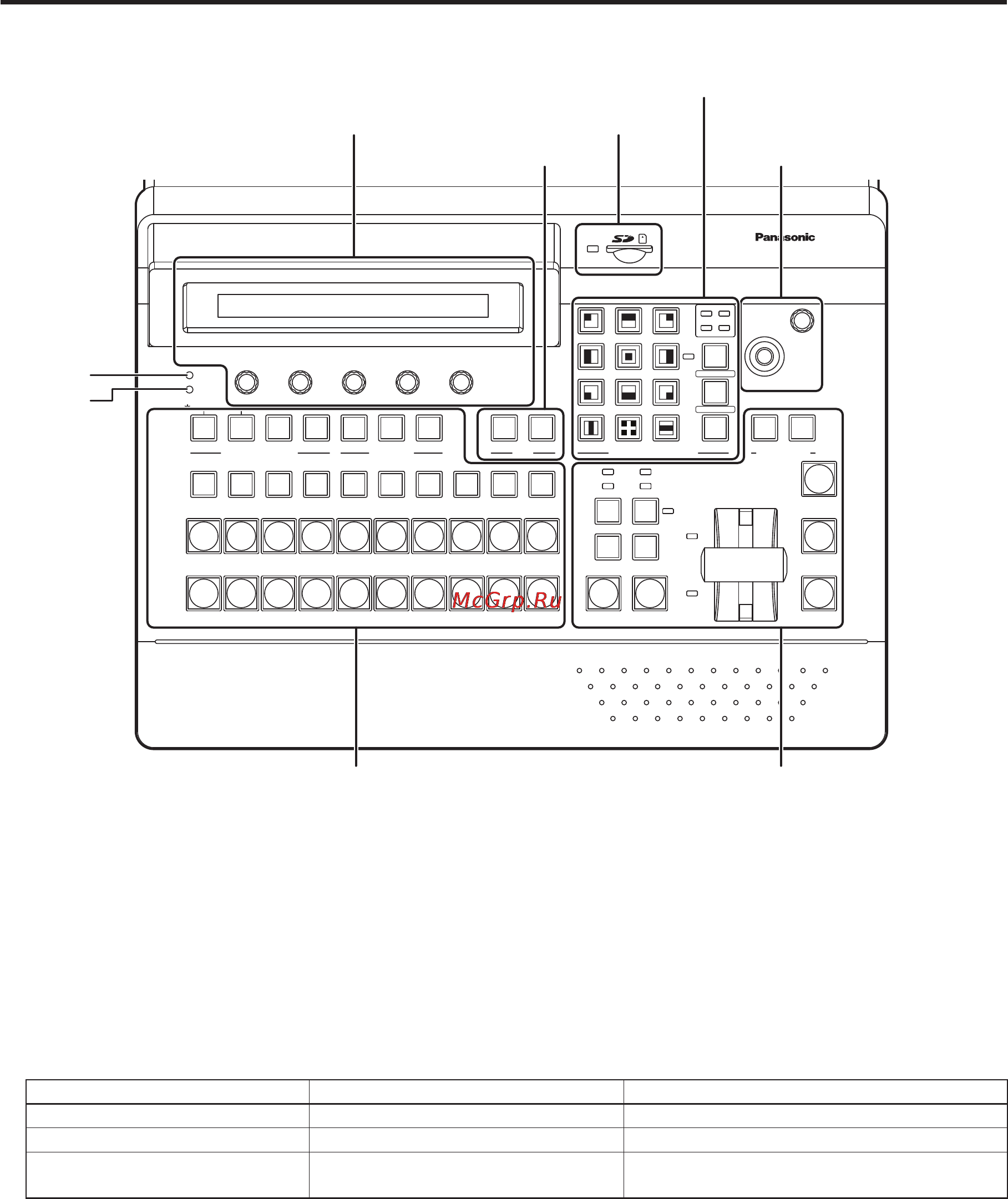

1-1. Панель управления
POWER
ALARM
F1 F2 F3 F4 F5
KEY DSK PinP AUX CLN PVW PGM 1 2
USERAUX SOURCEAUX BUS DELEGATION
1 2 3 4 5 6 7 8 9 10
AUX
PGM/A
PST/B
BKGD PATT
KEY PATT
FUNC N/R R
WIPE DIRECTIONWIPE PATTERN / FUNCTION
ON
WIPE SQ
SL 3D
POSITIONER
Z
ON
FTB
PinP
DSKCUT AUTO
MIX WIPE
BKGD KEY
MIX
WIPE
PAGE
AMB:FILL / GRN:SOURCE
Multi-format Live Switcher AV-HS400
TIME WIPE COLOR
KEY CHR KEY FREEZE
DSK PinP IN/OUT
MEMORY XPT SYSTEM
11
1 2 3
4 5 6
7 8 9
10 12
Блок кнопок пользователя
Блок ЖКИ меню Блок карты памяти SD
Блок позиционирования
Блок эффектов вытеснения
Блок эффектов переходаБлок коммутации
Индикатор питания [POWER]
Этот индикатор светится, когда выключатель питания (
_
) на задней панели находится во включенном положении при
наличии питания на входном разъеме источника питания переменного тока.
Индикатор не светится, когда выключатель питания (
_
) находится в выключенном положении.
2
Аварийный индикатор [ALARM]
Этот индикатор загорается в случае остановки работы вентилятора, или при каких-либо проблемах питания (например,
при перепадах напряжения).
При отключении сигнала тревоги можно проверить характер возникшей проблемы в меню System/Alarm (6/13). Кроме того,
сообщение об аварийной ситуации появляется также на OSD экране ЖКИ и на внешнем мониторе.
ТИП СИГНАЛА System/Alarm (6/13) АВАРИЙНОЕ СООБЩЕНИЕ
Сигнал повреждения вентилятора Аварийный сигнал в блоке вентилятора ALARM! FAN STOP
Сигнал повреждения питания Аварийный сигнал в блоке питания ALARM! POWER FAILURE
Сигнал повреждения питания и
вентилятора
Аварийный сигнал в блоках питания и
вентилятора
ALARM! POWER FAILURE & FAN STOP
Если индикатор тревоги погас, немедленно прекратите работу с устройством и обязательно обратитесь к Вашему дилеру.
Продолжение использования устройства даже после отключения сигнала может повредить его.
