32
3. Базовые операции
3-3-6. Настройка ключа цветности
Эти процедуры выполняются для настройки параметров ключа цветности.
Сигнал ключа цветности создается с использованием в качестве опорного
заданного цветового тона. Например, цвет фона определяется исходя из
изображения человека, который стоит перед однородным цветным фоном,
создается сигнал ключа, и происходит комбинирование с фоном другого
цвета.
В данном устройстве используется система определения области в виде
прямоугольника. Цвет пикселей в пределах этой области усредняется и
служит в качестве опорного цвета сигнала цветности (опорный ключ), а
максимальное отклонение от среднего значения служит для определения

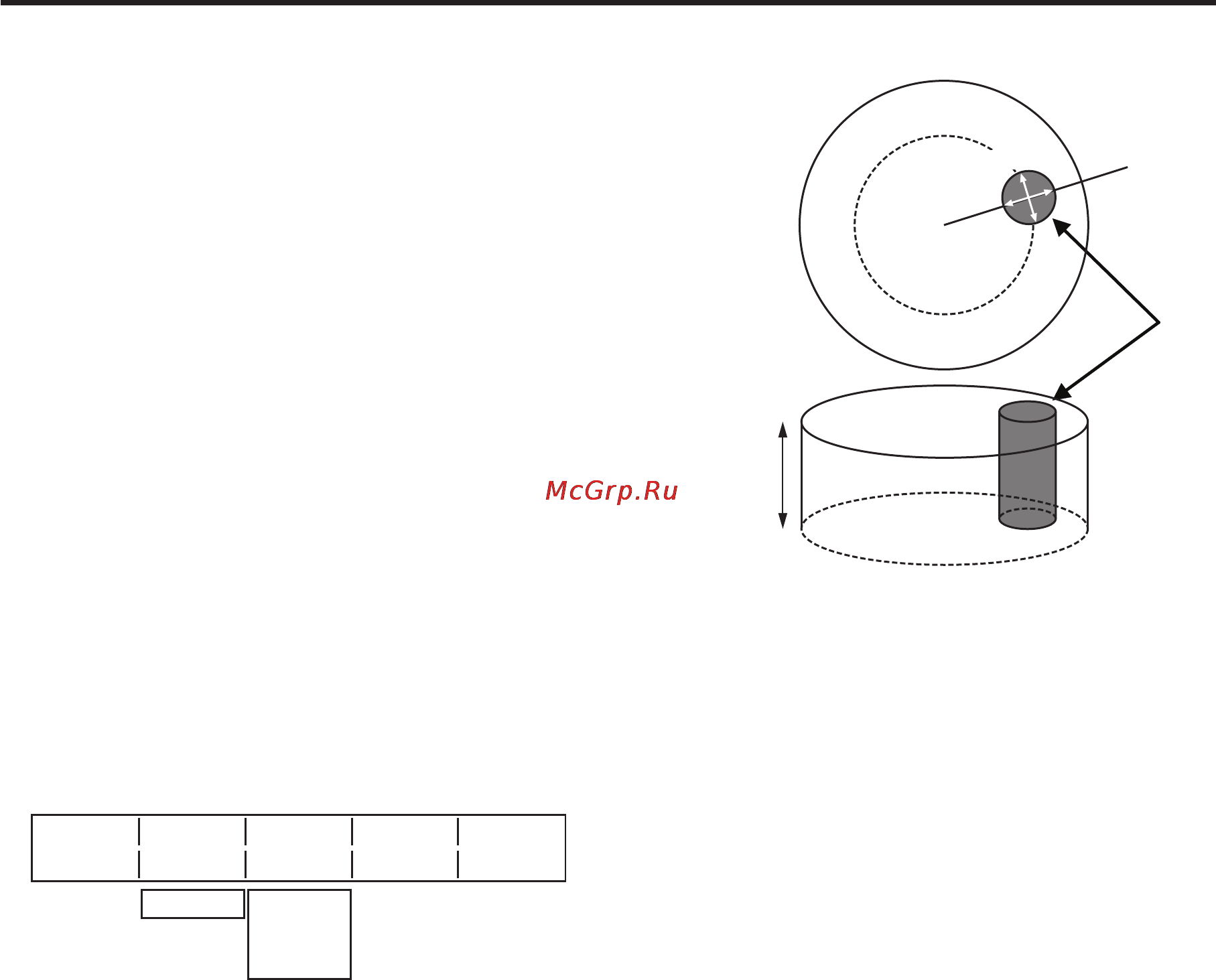

радиуса хроматического овала. При этом формируются ключи цветности,
соответствующие области цветового образца (область
C
на рисунке).
Y
Оттенок
Радиус
насыщенности
Цветность
Радиус оттенка
Овальный ключ цветности
Выполнение автоматической дискретизации
Ключ цветности берется при указании соответствующей области экрана.
1
Нажмите кнопку [FUNC] для включения ее индикатора, а затем нажмите кнопку [CHR KEY] для вызова меню CHR KEY.
2
Поворотом регулятора [F1] выберите подменю Auto и поворотом регулятора [F2] задайте параметр On в пункте Marker.
<Изображение меню>
Auto Marker Aspect Sample↓
1/3 On 0.0 Start
Off −50.00
～
+50.00
3
На экране предварительного просмотра отображается маркер выбора области.
Выберите область для анализа с помощью позиционеров, поворотного переключателя [Z] и пункта Aspect
(настраивается поворотом регулятора [F3]).
Позиционеры:
Задайте координату X и координату Y.
Поворотный переключатель [Z]:
Выберите размер маркера выбора.
Aspect:
Выберите коэффициент формы маркера выбора.
4
При нажатии переключателя [F5] происходит анализ цветовой тональности области, выделенной маркером.
5
По завершении анализа полученные значения отображаются в подменю Adjust1 и Adjust2 и на предварительный
просмотр выводится изображение, комбинированное с цветовым ключом. (Задайте значение ON для функции
предварительного просмотра ключа.)
