Компоненты и их функции

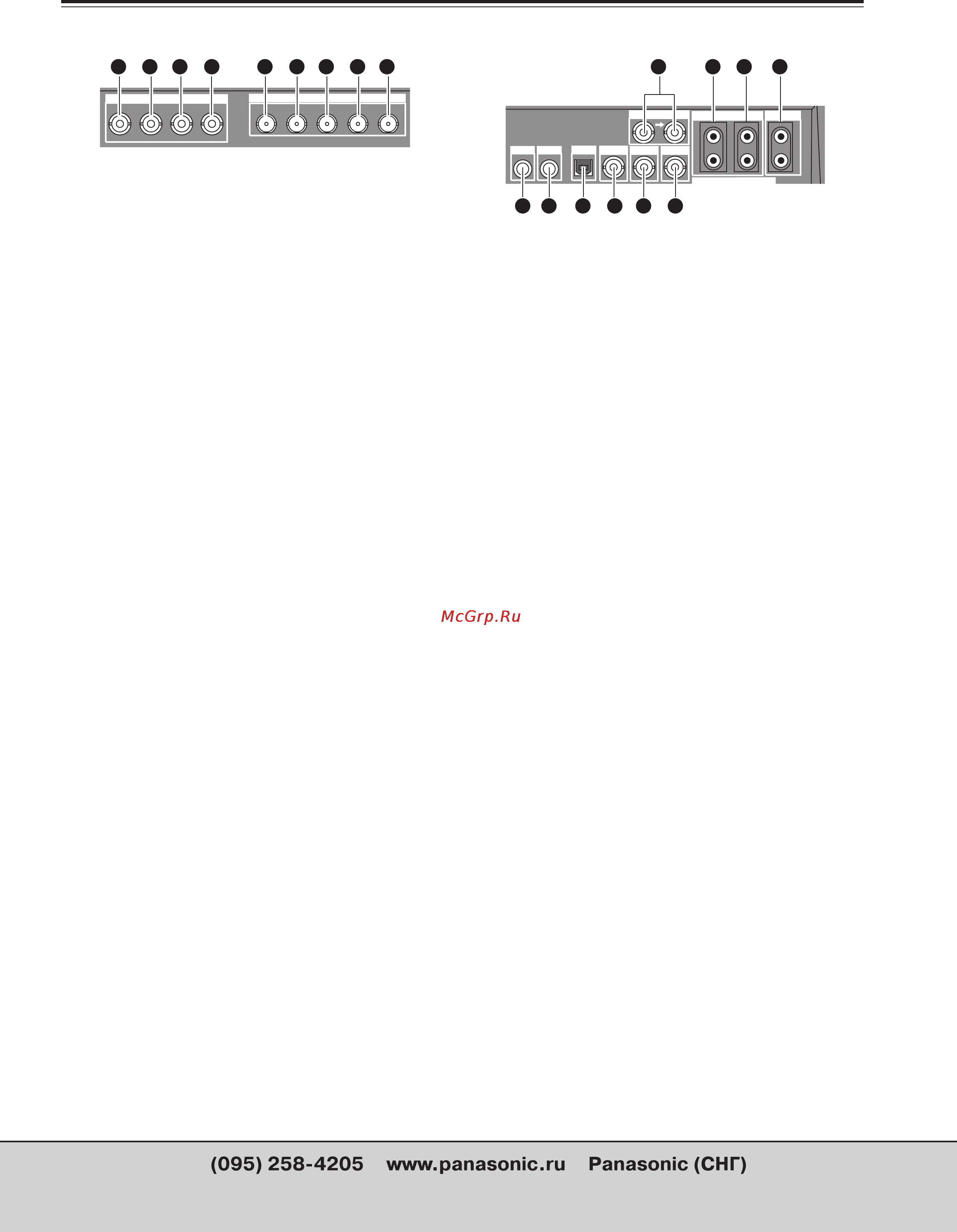

Разъемы на задней панели
Группа входа внешних
рирпроекций — EXT IN
1 Входной разъем внешней
рирпроекции
Может быть использован для рирпроекции или DSK
приложений. Также может быть использован для
принудительной синхронизации двух видеосигна
"
лов одним общим сигналом с использованием на
"
стройки на экране начальных установок.
2 Внешний разъем входа Y
Точка пересечения сигнала EXT или DSK Y является
входным сигналом на этот разъем.
Источник DSK также может быть настроен на экра"
не установок DSK/FADE.
3 Внешний разъем входа PB
Точка пересечения сигнала EXT или DSK РВ являет"
ся входным сигналом на этот разъем.
4 Внешний разъем входа PR
Точка пересечения сигнала EXT или DSK РR являет"
ся входным сигналом на этот разъем.
Примечания
Нестандартные сигналы не принимаются.
Поскольку входные сигналы не проходят через
синхронизаторы кадров, они могут быть синхро
"
низированы с помощью этого устройства.
SDI (дополнительные разъемы SDI)
5 Разъем IN1
6 Разъем IN2
7 Разъем IN3
8 Разъем IN4
9 Разъем OUT
Разъемы, перечисленные выше, используются,
когда установлена дополнительная плата AG"YA70.
1 Входной разъем MIC (микрофон)
Этот разъем может быть настроен как микрофон
или вспомогательный вход 2 на странице началь
"
ных установок.
2 Выходной разъем PHONE (наушники)
Наушники подключаются к этому разъему.
3 Разъем интерфейса USB
Используется для подключения компьютера и за
"
грузки файлов.
4 Выходной разъем ADVREF
(расширенный опорный сигнал)
Этот разъем выдает опорный сигнал с расширен"
ной вертикальной фазой для применения в источ"
никах входных сигналов.
5 Входные разъемы G/L
(опорный сигнал принудительной синхронизации
двух видеосигналов одним общим сигналом)
Это автоматически замыкаемые разъемы проход"
ного типа.
Они обеспечивают сигналы к источнику видеомаг"
нитофона или камеры и инициирует функцию при"
нудительной синхронизации двух видеосигналов
одним общим сигналом.
При установке на экране начальных настроек они
обеспечивают опорный сигнал для входов G/L или
EXTKEY.
6 Выходной разъем PREVIEW
Сигналы, выбранные кнопкой выбора предпрос
"
мотра, подаются на выход через этот разъем.
7 Входной разъем GPI
В соответствии с выбором на экране начальных на
"
строек прикладывается пусковой испульс и стано
"
вится возможным переход для МЕ, DSK или федин
"
га. Эффект применяется спустя 3 кадра.
8 Входные разъемы левый (L) и правый
(R) AUX IN (запасной) 1
и
9 Входные разъемы левый (L) и правый
(R) AUX IN (запасной) 2
Эти разъемы могут использоваться в зависимости
от установок на экране начальных настроек.
10
Выходные разъемы левый (L) и
правый (R) AUDIO OUT 2
Это несбалансированные выходные разъемы для
звука.
14
G/L
MIC
PHONE
USB
AD
VREF PREVIEW
GPI
AUX IN
1
2
L
R
L
R
AU D I O O U T 2
EDITOR
KEY
EXT IN
Y
B
P
R
P
IN1 IN2 IN3 IN4 OUT
SDI
1 2 3 4 5 6 7 8 9 5 8 9 10
1 2 3 4 6 7
