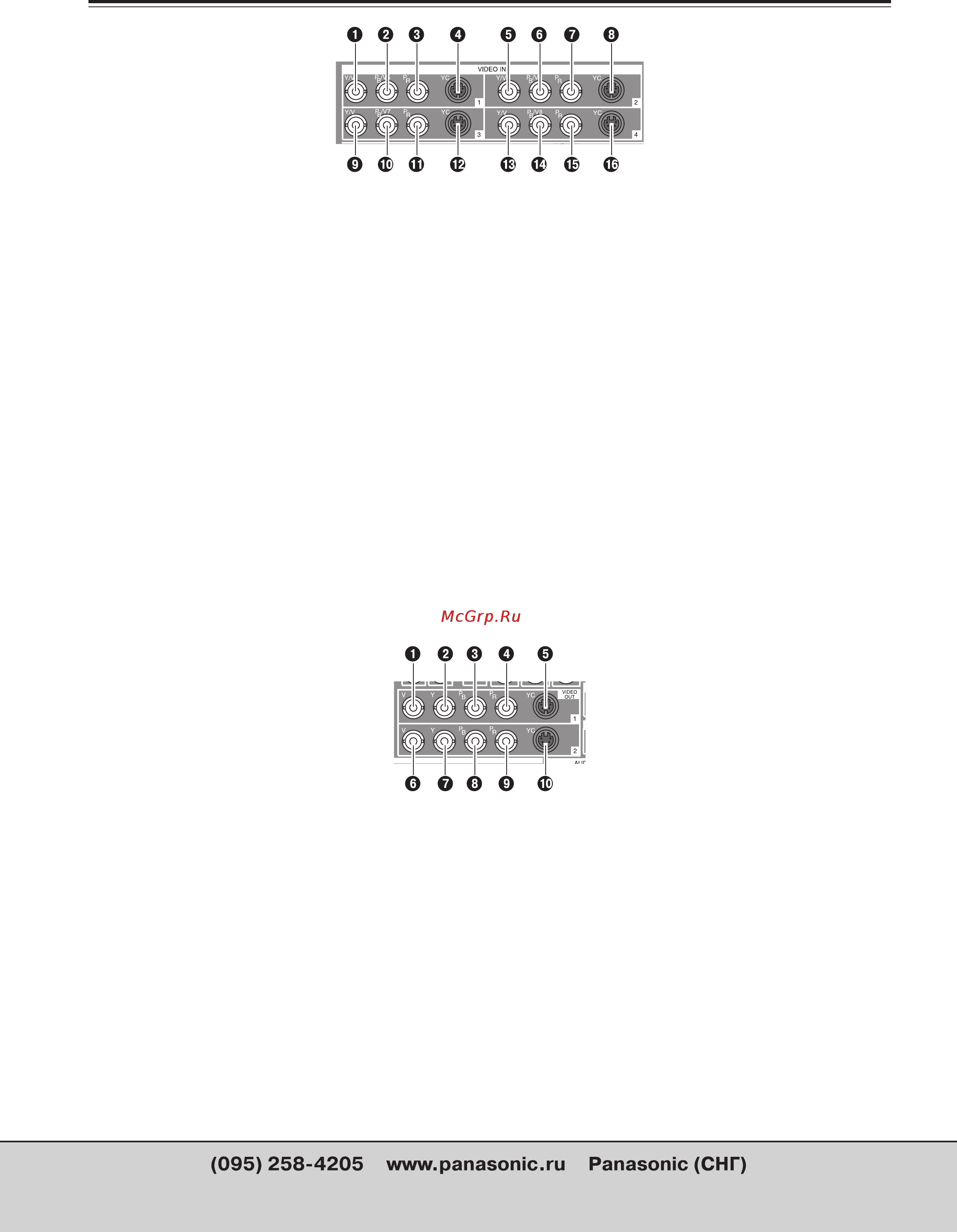

Компоненты и их функции
●
1 Входной разъем 1
композитного/компонентного Y
сигнала
●
2 Входной разъем 1 композитного
5/компонентного PB сигнала
●
3 Входной разъем 1 компонентного PR
сигнала
●
4 Входной разъем 1 сигнала YC
●
5 Входной разъем 2
композитного/компонентного Y
сигнала
●
6 Входной разъем 2 композитного
6/компонентного PB сигнала
●
7 Входной разъем 2 компонентного PR
сигнала
●
8 Входной разъем 2 сигнала YC
●
1 Выходной разъем 1 композитного
сигнала
●
2 Выходной разъем 1 компонентного Y
сигнала
●
3 Выходной разъем 1 компонентного PB
сигнала
●
4 Выходной разъем 1 компонентного PR
сигнала
●
5 Выходной разъем 1 сигнала YC
●
9 Входной разъем 3
композитного/компонентного Y
сигнала
●
10
Входной разъем 3 композитного
7/компонентного PB сигнала
●
11
Входной разъем 3 компонентного PR
сигнала
●
12
Входной разъем 3 сигнала YC
●
13
Входной разъем 4
композитного/компонентного Y
сигнала
●
14
Входной разъем 4 композитного
8/компонентного PB сигнала
●
15
Входной разъем 1 компонентного PR
сигнала
●
16
Входной разъем 1 сигнала YC
●
6 Выходной разъем 2 композитного
сигнала
●
7 Выходной разъем 2 компонентного Y
сигнала
●
8 Выходной разъем 2 компонентного PB
сигнала
●
9 Выходной разъем 2 компонентного PR
сигнала
●
10
Выходной разъем 1 сигнала YC
15
15
