Компоненты и их функции

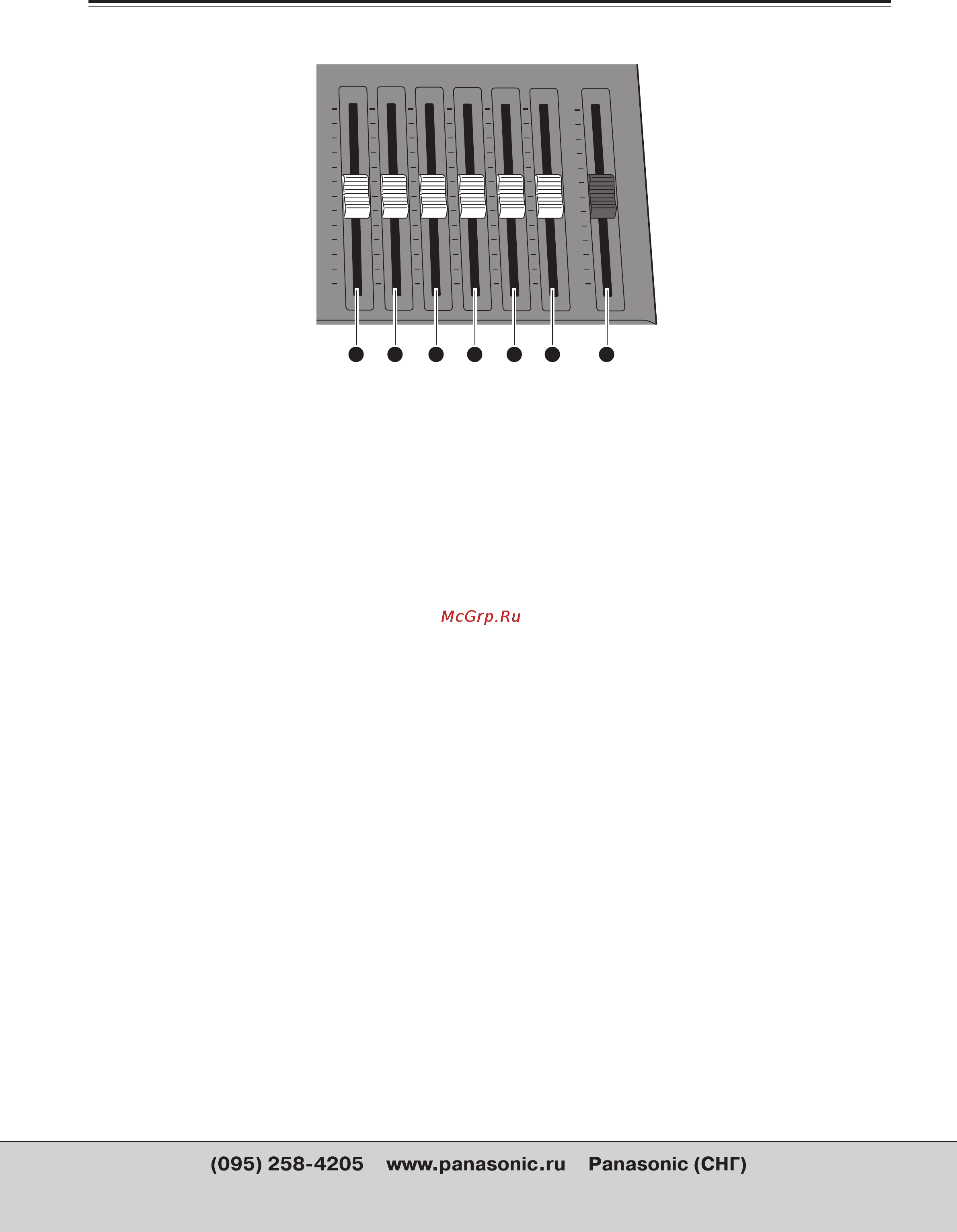

Группа аудиомикшера
●
1 Регулятор уровня источника 1/5
Этот регулятор уровня используется для регулиро
"
вания аудио уровня входа 1, который задается на
странице начальных установок; когда он использу
"
ется вместе с клавишей Shift, он используется для
регулировки аудио уровня входа 5.
Работа рычажка регулятора уровня начинается с
того места, где внутренний уровень и положение
рычажка совпадают или где высокое к низкому от"
ношение между ними перевернуто при переключе"
нии входа.
●
2 Регулятор уровня источника 2/6
Этот регулятор уровня используется для регулиро"
вания аудио уровня входа 2, который задается на
странице начальных установок; когда он использу"
ется вместе с клавишей Shift, он используется для
регулировки аудио уровня входа 6.
Работа рычажка регулятора уровня начинается с
того места, где внутренний уровень и положение
рычажка совпадают или где высокое к низкому от
"
ношение между ними перевернуто при переключе
"
нии входа.
●
3 Регулятор уровня источника 3/7
Этот регулятор уровня используется для регулиро
"
вания аудио уровня входа 3, который задается на
странице начальных установок; когда он использу
"
ется вместе с клавишей Shift, он используется для
регулировки аудио уровня входа 7.
Работа рычажка регулятора уровня начинается с
того места, где внутренний уровень и положение
рычажка совпадают или где высокое к низкому от
"
ношение между ними перевернуто при переключе
"
нии входа.
●
4 Регулятор уровня источника 4/8
Этот регулятор уровня используется для регулиро
"
вания аудио уровня входа 4, который задается на
странице начальных установок; когда он использу
"
ется вместе с клавишей Shift, он используется для
регулировки аудио уровня входа 8.
Работа рычажка регулятора уровня начинается с
того места, где внутренний уровень и положение
рычажка совпадают или где высокое к низкому от"
ношение между ними перевернуто при переключе"
нии входа.
Примечание
Отрегулированные звуки от 1 до 8 выбираются в точках
пересечения и комбинируются.
Когда [FOLLOW] включено, переход сочетается с видео.
Когда [FOLLOW] выключено, переход не сочетается с
видео. Звуки и от А, и от В сочетаются.
Выходной уровень может быть отрегулирован с исполь
"
зованием регулятора уровня MASTER.
Эффекты, которые были установлены, исполняются на
"
жатием кнопки включения звуковых эффектов.
●
5 Регулятор уровня AUX 1
Используется для установки уровня звука входа
AUX 1.
●
6 Регулятор уровня MIC/AUX 2
Используется для установки уровня звука входа
AUX 2, выбранного на странице начальных устано
"
вок, или от микрофона (звук, заданный в установоч
"
ном меню).
●
7 Регулятор уровня MASTER
Используется для регулировки выходного уровня.
Он исполняет те эффекты, которые установлены
кнопкой включения звуковых эффектов.
13
MAX
MIN MIN
MAX
MASTER
SOURCE
1/5
SOURCE
2/6
SOURCE
3/7
SOURCE
AUX 1
MIC /
AUX 2
4/8
1 2 3 4 5 6 7V
13
