Перед работой
Подключение AG3MX70
Перед установкой программного обеспечения необхо
"
димо соединить USB кабелем компьютер и AG"MX70.
Следуйте инструкции, указанной ниже.
1) Выключите питание AG"MX70.
2) Подключите компьютер к AG"MX70, используя
USB кабель.
Вставьте разъем USB кабеля в соответствующее
гнездо на компьютере и на задней панели
AG"MX70.
На этом подключение завершается. Когда оба устрой
"
ства подключаются в первый раз, установите драйвер
USB, следуя шагам инструкции «Установка USB драйве
"
ра», приведенной ниже.
Примечание
С этим устройством USB кабель не поставляется. Испо
"
льзуйте продающиеся кабели длиной не более 3 м. Об
"
ратите внимание, что если кабель длиннее 3 м, то связь
может осуществляться неправильно.
Установка USB драйвера
Этот драйвер необходимо установить на компьютер для
того, чтобы заработало USB"соединение между компь"
ютером и AG"MX70, после их первого подключения.
(USB драйвер необходимо установить только один раз.)
Следуйте инструкции, указанной ниже.
■ Для Windows 98 и Windows 2000
Примечания
• Ниже приведены шаги для Windows 98. Для Windows
2000 экраны будут немного отличаться, но установка
может быть осуществлена по той же инструкции.
•
Удостоверьтесь, что Вы вошли в систему с правами
Администратора, когда инсталлируете это програм
"
мное обеспечение на компьютере с Windows 2000.
1) Правильно подсоедините компьютер к AG"MX70.
2) Включите компьютер. Убедитесь, что запущена
система Windows.
3) Установите компакт"диск в привод CD"ROM
компьютера.

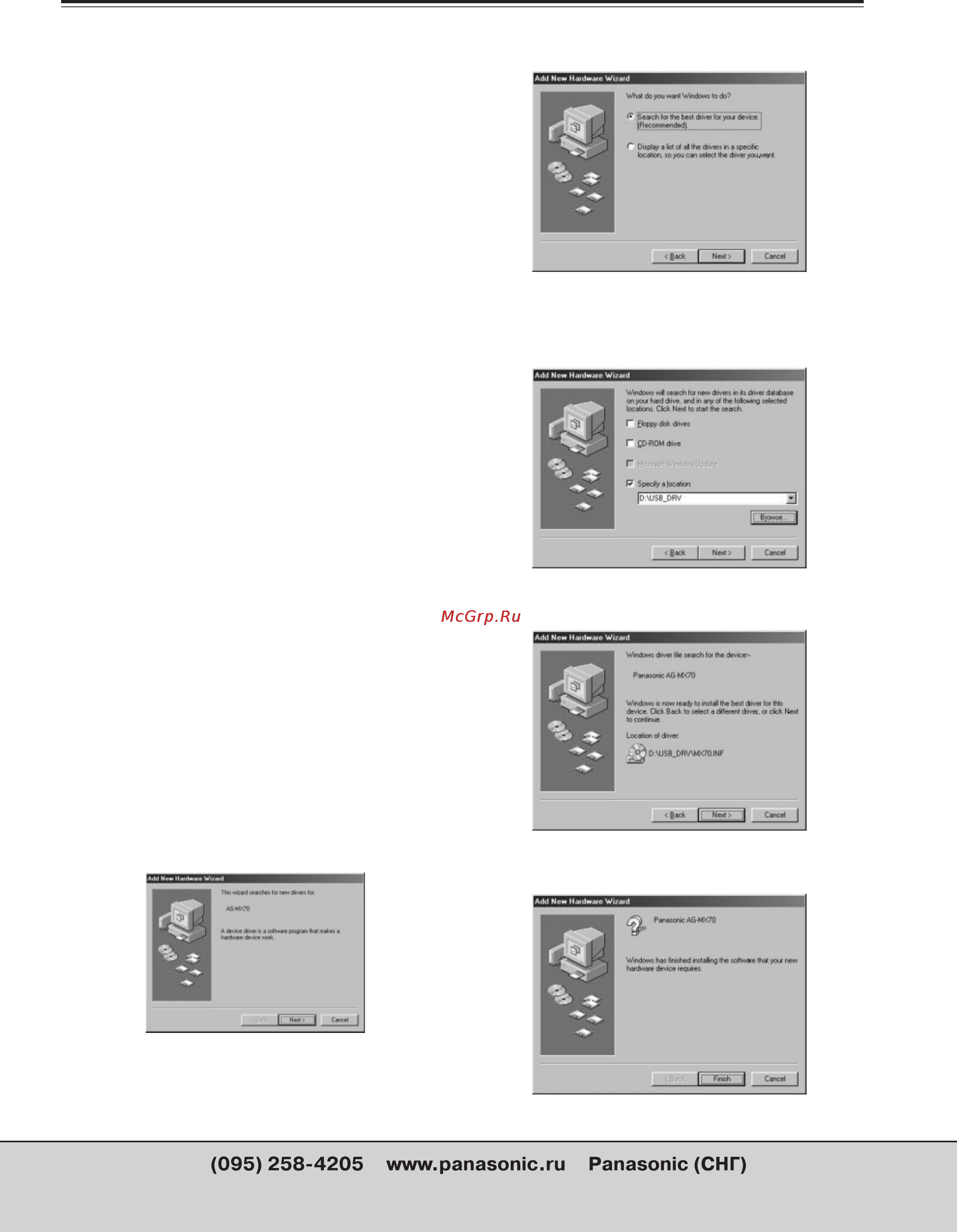

4) Включите AG"MX70. Через некоторое время поя
"
вится диалоговое окно «Add new hardware wizard»
(Мастер установки нового оборудования).
5) Нажмите кнопку «Next».
6) Выберите «Search the best driver for your device»,
и затем кликните на кнопке «Next».
7) Поставьте галочку напротив «Specify location»,
введите папку USB_DRV на компакт"диске в ка
"
честве места для поиска и кликните на кнопку
«Next».
8) Если поиск драйвера прошел успешно, будет
отображен экран, сходный с показанным ниже.
9) Когда покажется экран, сигнализирующий об
окончании установки, нажмите кнопку «Finish».
78
