Компоненты и их функции
●
1 Клавиша SHIFT
Имеет такую же функцию, как и клавиша Shift для
цифровых клавиш.
●
2 Кнопка выбора A/PROG/SOURCE 1/5
Используется для выбора источника 1, выбираемо
"
го в начальных настройках для шины A/PROG. Когда
она нажата вместе с клавишей Shift, выбирается
источник 5.
●
3 Кнопка выбора B/PRESET/SOURCE 1/5
Используется для выбора источника 1, выбираемо"
го в начальных настройках для шины B/PRESET.
Когда она нажата вместе с клавишей Shift, выбира"
ется источник 5.
●
4 Кнопка выбора A/PROG/SOURCE 2/6
Используется для выбора источника 2, выбираемо"
го в начальных настройках для шины A/PROG. Когда
она нажата вместе с Shift клавишей, выбирается
источник 6.
●
5 Кнопка выбора B/PRESET/SOURCE 2/6
Используется для выбора источника 2, выбираемо"
го в начальных настройках для шины B/PRESET.
Когда она нажата вместе с клавишей Shift, выбира
"
ется источник 6.
●
6 Кнопка выбора A/PROG/SOURCE 3/7
Используется для выбора источника 3, выбираемо
"
го в начальных настройках для шины A/PROG. Когда
она нажата вместе с клавишей Shift, выбирается
источник 7.
●
7 Кнопка выбора B/PRESET/SOURCE 3/7
Используется для выбора источника 3, выбираемо
"
го в начальных настройках для шины B/PRESET.
Когда она нажата вместе с клавишей Shift, выбира
"
ется источник 7.
●
8 Кнопка выбора A/PROG/SOURCE 4/8
Используется для выбора источника 4, выбираемо
"
го в начальных настройках для шины A/PROG. Когда
она нажата вместе с клавишей Shift, выбирается
источник 8.
●
9 Кнопка выбора B/PRESET/SOURCE 4/8
Используется для выбора источника 4, выбираемо
"
го в начальных настройках для шины B/PRESET.
Когда она нажата вместе с клавишей Shift, выбира
"
ется источник 8.
●
10
Кнопка выбора A/PROG/INT/ EXT
Используется для выбора изображения (INT) на
странице настроек внутреннего видео для шины
A/PROG. Когда она нажата вместе с клавишей Shift,
выбирается внешний вход (EXT).
●
11
Кнопка выбора B/PRESET/INT /EXT
Используется для выбора изображения (INT) на
странице настроек внутреннего видео для шины
B/PRESET. Когда она нажата вместе с клавишей
Shift, выбирается внешний вход (EXT).
●
12
Рычаг выполнения перехода
Позволяет производить переходы вручную.
●
13
Кнопка FADE (исполнение фединга)
Разрешает плавное выведение изображения в
цвет, настроенный на установочном экране
[DSK/FADE].
Во время исполнения фединга горит лампочка этой
кнопки, во время выведения изображения она ми
"
гает.
●
14
Кнопка AUTO TAKE
Разрешает автоматические ME переходы и пере
"
ходные рирпроекции. Ее лампочка горит во время
исполнения. Когда кнопку нажимают еще раз во
время перехода, переход останавливается на по
"
зиции, на которой была нажата кнопка.
Когда переход заканчивается, лампочка кнопки ми
"
гает. При нажатии еще раз переход возобновляет
"
ся.
●
15
Кнопка исполнения DSK
Разрешает исполнение DSK, которое было настро
"
ено на установочном экране [DSK/FADE].
Во время исполнения ее лампочка горит, во время
DSK лампочка мигает.

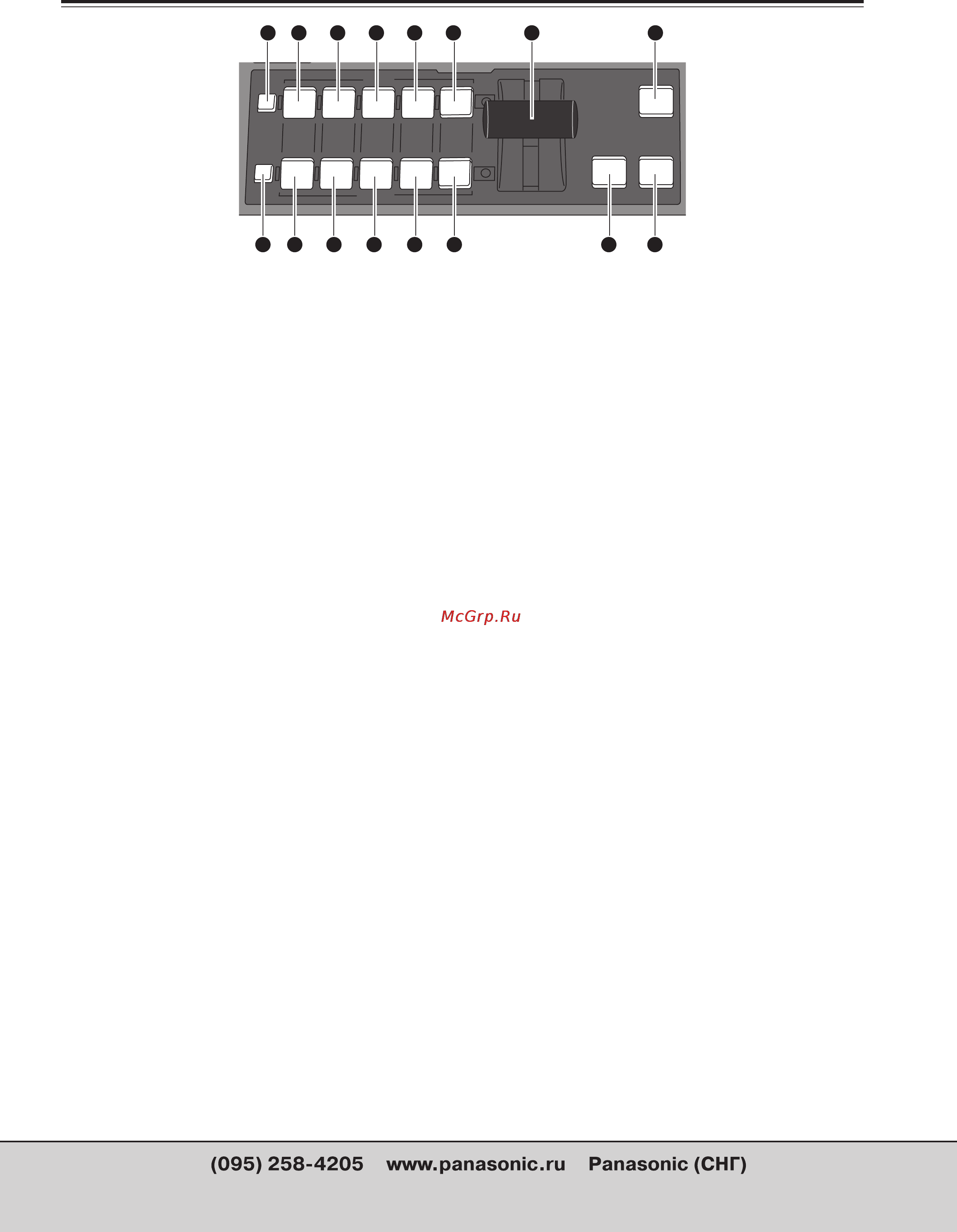

12
A/PROG
B / PRESET
SHIFT
SOURCE
1/5 2/6 3/7 4/8
SOURCE SOURCE SOURCE
INT/EXT
FA D E
DSK
AUTO
TAKE
MIX EFFECTS
1 2 4 6 8 10 12 13
1 3 5 7 9 11 14 15
12
