Panasonic AG-MX70 [7/102] Компоненты и их функции
![Panasonic AG-MX70 [7/102] Компоненты и их функции](/views2/1014435/page7/bg7.png)
Компоненты и их функции

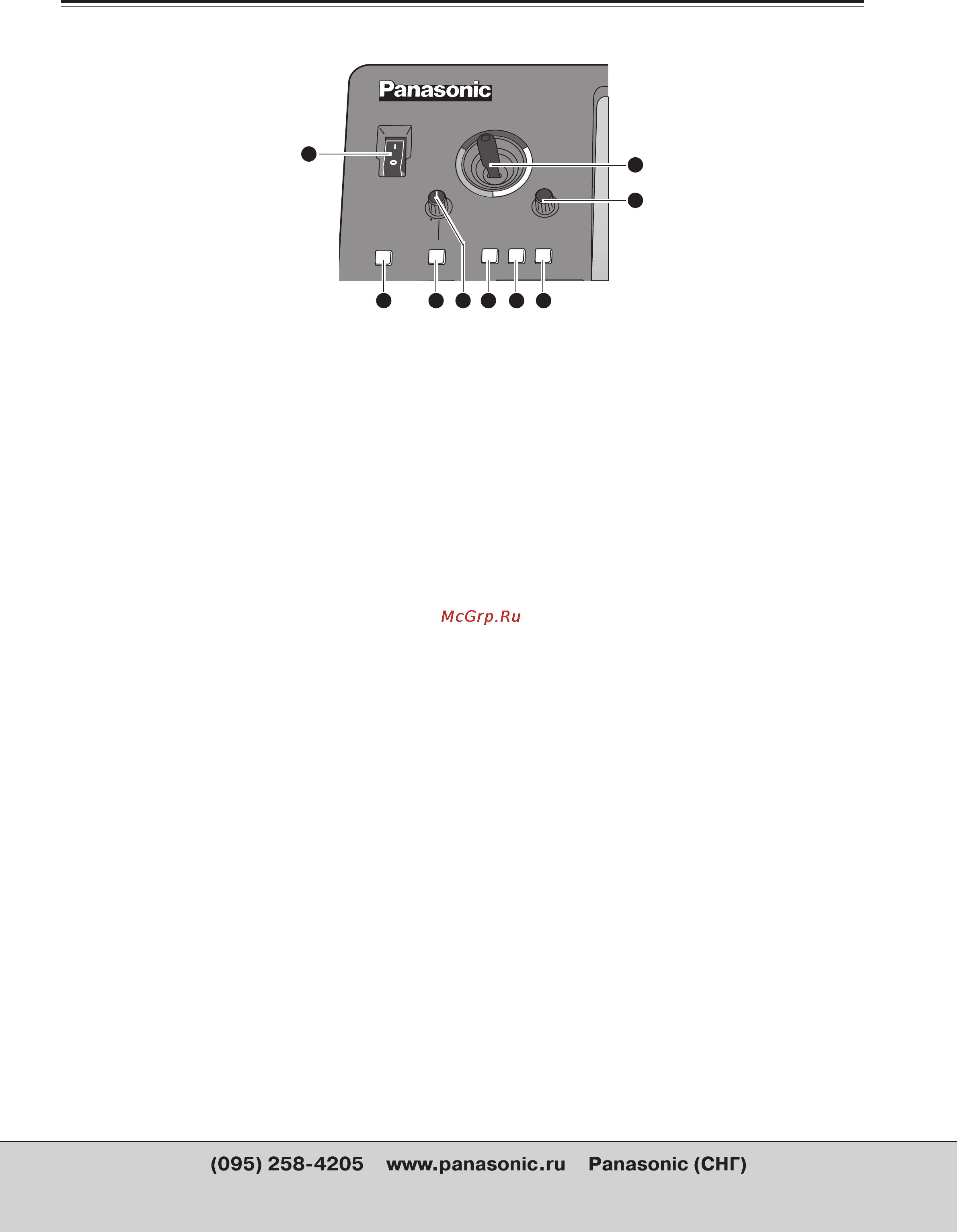

Органы управления передней панели
●
1 Переключатель питания
Используется для включения и выключения пита
"
ния переменного тока.
Выберите POWER из пункта SETUP на экране пер
"
воначальных установок:
для установок по умолчанию при включении пита
"
ния выберите RESET, выберите PRESET для начала
работы с использованием тех же установок, кото
"
рые имели место при завершении предыдущей
операции. Когда выбрано [Demo], после включения
питания запускается демонстрационный режим.
Из демонстрационного режима можно выйти выбо"
ром [Enter].
Когда питание выключено, установки панели
управления сохраняются в памяти.
●
2 Джойстик
Используется как для позиционирования по осям
ХY, так и для управления настройками цвета. Он
может устанавливать Х, Y и Z для шаблонов, кото"
рые могут быть позиционированы.
С его помощью можно также установить цветовую
коррекцию UV баланса белого и насыщенности
цвета.
Можно использовать как контроллер позициониро
"
вания Х/Y для выбора синего задника, когда уста
"
новлено замещение по цвету.
●
3 Управление вращающейся ручкой Z
Используется для установки позиции Z изображе
"
ния переднего плана и для задания величины ярко
"
сти Y среди цветовых установок.
●
4 Кнопка SCENE GRABBER (механизм
захвата монтажного кадра)
Когда эта кнопка включена вместе со специальным
шаблоном изображения переднего плана рирпро
"
екции, она может вставить определенное изобра
"
жение на переднем плане в шаблон и двигать его.
Примечание
Возможно также выбрать либо множественное строби
"
рование либо захват монтажного кадра (но не оба сра
"
зу). Какая бы функция ни была выбрана, последняя име
"
ет преимущество, а выбранные ранее эффекты отменя
"
ются.
●
5 Кнопка CENTRE (центрирование)
Центрирование выполняется, когда эта кнопка
устанавливается на ВКЛ.
В случае установки цветов насыщенность цвета
устанавливается на ноль.
В случае установки позиционирования центрирует
"
ся шаблон.
●
6 Кнопка HOLD (удержание)
Работа джойстика останавливается, когда эта
кнопка включена. Однако, даже когда эта кнопка
включена, может использоваться кнопка Centre.
Обновление значения джойстика происходит, ког"
да эта кнопка выключена.
●
7 Вращающаяся ручка ASPECT RATIO
(управление пропорциями)
Используется для установки пропорций для шабло"
на изображения переднего плана рирпроекции, чьи
пропорции могут быть изменены. Когда повернута
в направлении Н, ширина (горизонталь) увеличива
"
ется; когда повернута в направлении V, высота
(вертикаль) увеличивается.
●
8 Кнопка Aspect ON (включение
пропорции)
Когда она включена, начинают действовать уста
"
новки, выполненные вращающейся ручкой ASPECT
RATIO. Когда она выключена, пропорции устанав
"
ливаются по умолчанию (центральное значение).
●
9 Кнопка включения EDITOR
Данная кнопка может включить или отключить
управление с использованием интерфейса RS"422
или, когда управление отключено, настройки могут
быть осуществлены вручную даже во время работы
по редактированию с использованием RS"422.
Когда горит (включена) лампочка этой кнопки, на
"
стройки от внешнего пульта принимаются; когда
она выключена, настройки отменяются, и все на
"
стройки могут быть выполнены вручную.
6
POWER
X/Y
Pb / Pr
ON
OFF
ASPECT
Z
HV
ON
PATTERN
CENTER
SCENE
GRABBER
EDITOR
HOLD
1
9 8 7 6 5 4
3
2
