Внешние интерфейсы
Это устройство поставляется с тремя разъемами для
поддержания четырех внешних интерфейсов: входной
разъем GPI, 9"штырьковый разъем RS"422/RS"232C и
выходной разъем цепи сигнализации. Выберите разъ
"
ем, который подходит к применяемой вами модели пу
"
льта редактирования.
GPI (интерфейс общего назначения)
Позволяет использовать автоматическое взятие сигна
"
ла, подаваемого через GPI с выхода внешнего контрол
"
лера. При пропадании сигнала GPI выполняются эффек
"
ты вытеснения/смешения, установленные на панели,
или DSK или фединг.
RS422A
Позволяет подключать к устройству внешние монтаж
"
ные пульты и дистанционно управляемые видеомагни
"
тофоны.
Функции, которыми можно управлять с AGA850
)
Установки эффектов вытеснения
)
Микширование
)
Настройки времени автовзятия и времени авто
"
фединга
)
Введение и выведение изображения для много
"
слойной рирпроекции
) Переключение точек пересечения источник 1/ис"
точник 2 (источник 2/источник 3 или источник 3/
источник 4)
(Переключение режима пересечения произво"
дится селекторным переключателем RS"422A/
RS"232C на задней панели. Ниже показано как
поддерживаются монтажные пульты.)
Соединения
1) Установите селекторный переключатель RS"422A/
RS"232C в положение «RS"422».
2) Подключите кабель, применяемый для соедине
"
ния AG"A850 и монтажного пульта, к разъему
данного устройства.
3) Расположение штырьков на разъеме видеомон
"
тажного пульта показано ниже.

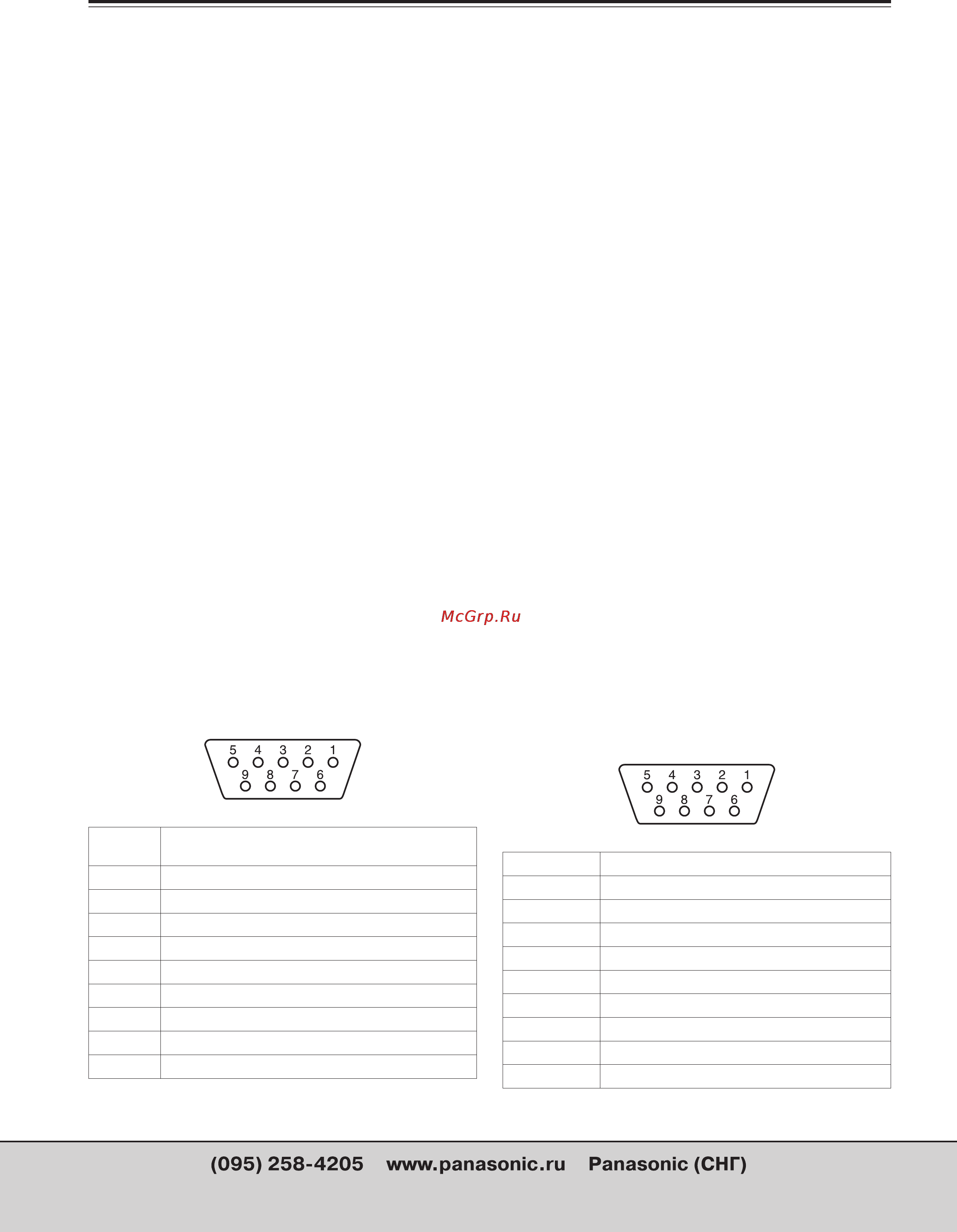

Разъем (9 штырьков)
штырька
Сигнал
1 FRAME GROUND –земля
2 TRANSMIT A — передача А
3 RECEIVE B — прием В
4 RECEIVE COMMON — общий прием
5 SPARE — резервный
6 TRANSMIT COMMON — передача общая
7 TRANSMIT B — передача В
8 RECEIVE A — прием А
9 FRAME GROUND –земля
RS232C
Позволяет управлять устройством с помощью персона
"
льного компьютера. Могут быть установлены все функ
"
ции устройства, за исключением AUX1 и AUX 2.
Подсоединение переходного кабеля
RS"232C AG"MX70
25 штырьков 9 штырьков
1 TXD (Transmit Data)
передача данных
1 Резервный
3 RXD (Receive Data)
прием данных
2 RXD (Receive Data) прием данных
4 RTS (Request To Send)
готовность к передаче
3 TXD (Transmit Data)
передача данных
5 CTS (Clear To Send)
готовность к приему
4 DTR (Data Terminal Ready)
сигнал готовности терминала
6 DSR (Device Status Report)
отчет о состоянии устройства
5 Сигнальная земля
7 Сигнальная земля 6 DSR (Device Status Report)
отчет о состоянии устройства
20 DTR (Data Terminal Ready) сиг
"
нал готовности терминала
9 Резервный
Соединение DCE (Data Communicati
"
ons Equipment аппаратура переда
"
чи данных)
Применяйте указанные кодировки также с 9"шты
"
рьковым кабелем.
Примечания:
Редактирование с использованием интерфейсных
разъемов RS422, RS232 и GPI
Команды получаются и затем исполняются спустя 3
кадра.
Если при установленной дополнительной плате 3D
выбирается режим 1"Frame Dly (задержка в один
кадр) с помощью установки системы 1 (см. стр. 56) на
экране первоначальных установок, изображение и
звук от источника всегда выходят с задержкой в 1
кадр.
При выборе шаблона цифровых видеоэффектов уста"
новите продолжительность перехода более, чем на 2
кадра. Если установка времени меньше указанной, не
будет никакой гарантии по точности отсчета кадров.
Цепь сигнализации (Tally)
Это открытый разъем для лампы цепи сигнализации.
Разъем (9 штырьков)
№ штырька Сигнал
1 Выход для точки пересечения 1
2 Выход для точки пересечения 2
3 Выход для точки пересечения 3
4 Выход для точки пересечения 4
5 Выход для точки пересечения 5
6 Выход для точки пересечения 6
7 Выход для точки пересечения 7
8 Выход для точки пересечения 8 или EXT
9 Земля
17
