Компоненты и их функции
●
1 Кнопка REV (обратное направление)
Используется для придания обратного хода изоб
"
ражениям переднего плана рирпроекции и пере
"
ходным шаблонам изображения переднего плана
рирпроекции, реверсирования сигналов введе
"
ния/выведения кадра, цветового замещения, ярко
"
стного замещения, внешней рирпроекции и ввода
титров с помощью рирпроекции.
Лампочка этой кнопки мигает с теми изображениям
переднего плана рирпроекции, у которых нет опе
"
рации реверсирования, показывая, что этим изоб
"
ражениям не может быть придан обратный ход.
●
2 Кнопка ONE WAY (одно направление)
На стадии установки АВ шины эта кнопка устанав
"
ливает переходные шаблоны рирпроекции на лю"
бой шаблон с одного направления.
Лампочка этой кнопки мигает с предустановленной
шиной или программной шиной или с теми изобра"
жениями переднего плана рирпроекции, у которых
нет операции реверсирования, указывая, что эти
эффекты не могут быть выполнены.
●
3 Кнопка DSK EFFECTS (эффекты DSK)
Когда эта кнопка включена, переходный шаблон и
3D"DVE (трехмерные цифровые видео эффекты)
используются для DSK. МЕ установлено на Diss (на
"
плыв).
Когда эффекты DSK включены, не могут быть вы
"
браны ни яркостное, ни цветовое замещения.
Эта кнопка выключена по умолчанию, и некоторые
изображения переднего плана рирпроекции не мо
"
гут быть использованы для эффектов DSK.
Примечание
Если эффекты DSK включены для шаблона, который не
поддерживается DSK с использованием номера шабло
"
на вытеснения, лампочка этой кнопки мигает, показы
"
вая, что эффекты DSK не могут быть приложены.
●
4 Кнопки прямого вызова шаблона
переднего плана рирпроекции
Используются для вызова шаблона переднего пла
"
на рирпроекции напрямую. С первоначальными
установками в меню шаблоны переднего плана мо
"
гут быть заданы из настроек по умолчанию для лю
"
бых шаблонов.
Настройки сопровождающих границ также хранят
"
ся в памяти для каждой кнопки.
●
5 Кнопки прямого вызова переходного
шаблона изображения переднего
плана рирпроекции
Используются для вызова переходных шаблонов
напрямую. С первоначальными установками в
меню переходные шаблоны могут быть заданы из
настроек по умолчанию для любых шаблонов.
Настройки сопровождающих границ также хранят
"
ся в памяти для каждой кнопки.
●
6 Кнопка MIX
Используется для вызова переходов смешения.
●
7 Кнопка LUM (яркостное замещение)
Используется для вызова яркостного замещения.
При вызове предыдущее значение сохраняется в
памяти.
●
8 Кнопка CHRM (цветовое замещение)
Используется для вызова цветового замещения.
При вызове предыдущее значение сохраняется в
памяти.

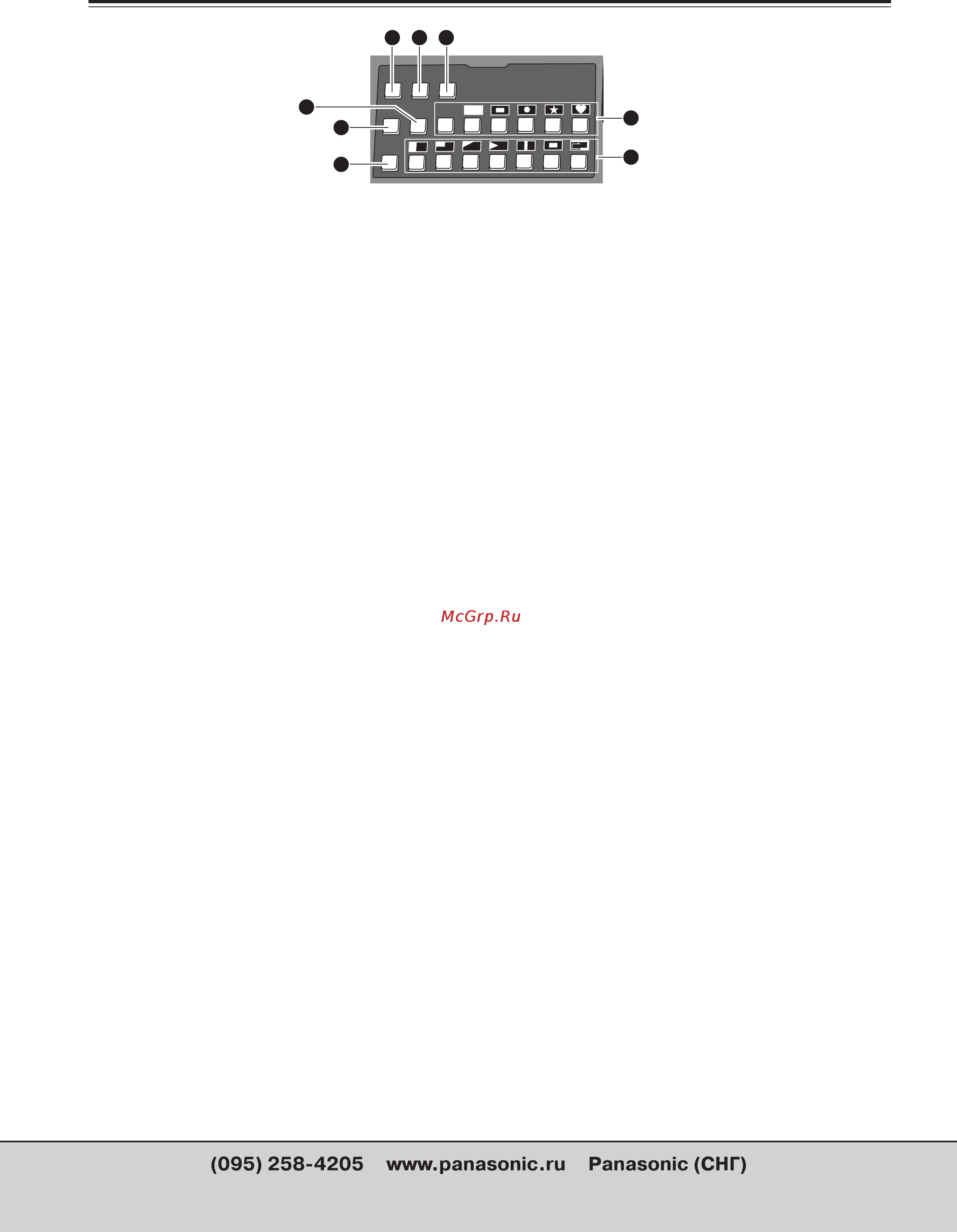

7
