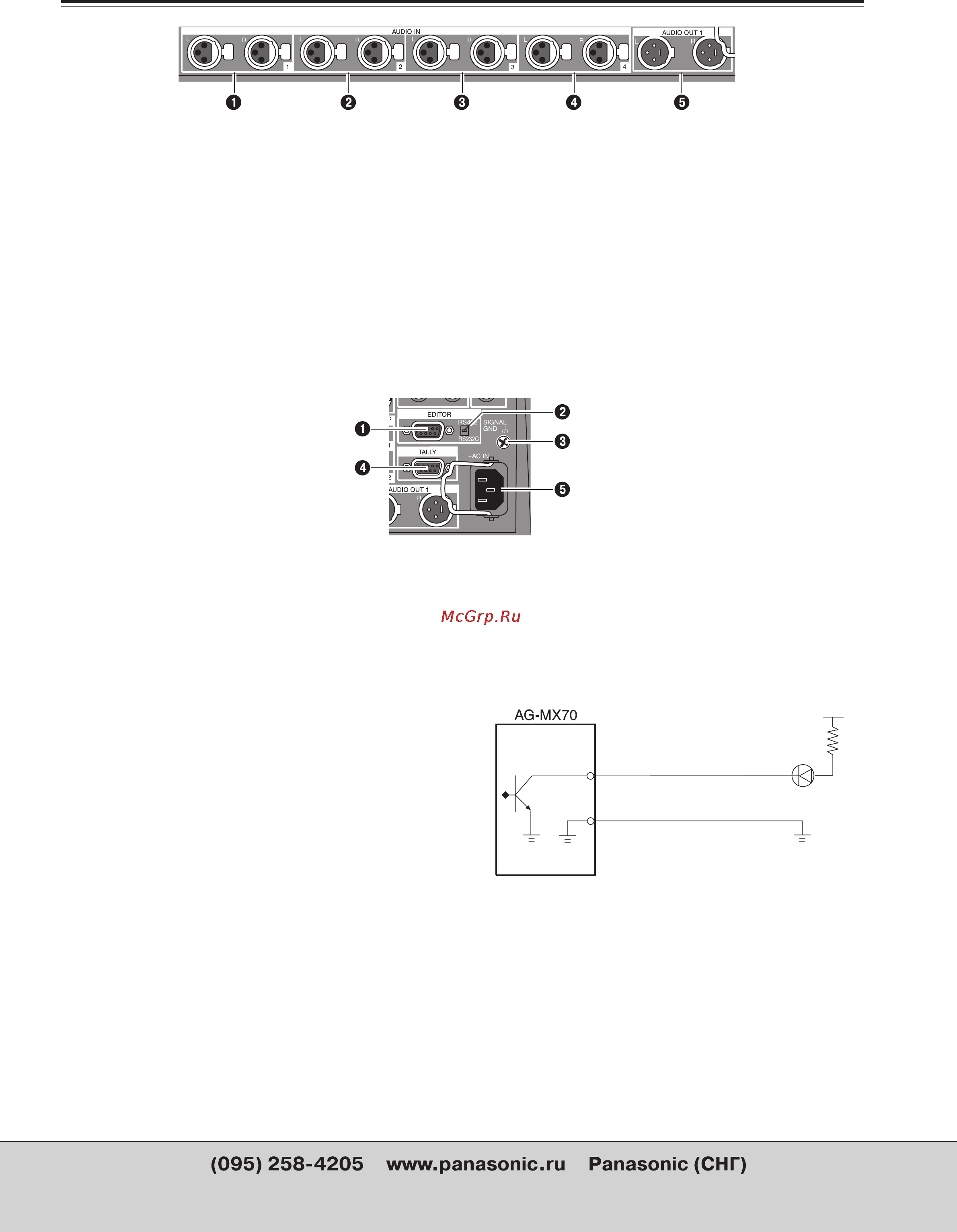

Компоненты и их функции
●
1 Входные разъемы аналогового звука 1
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
"
мой на экране начальных настроек.
●
2 Входные разъемы аналогового звука 2
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
"
мой на экране начальных настроек.
●
3 Входные разъемы аналогового звука 3
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
"
мой на экране начальных настроек.
●
1 9штырьковый разъем редакторского
интерфейса
Используется для подключения устройства с конт"
роллером RS"422 или RS"232C.
●
2 Селекторный переключатель
RS422/RS232C
Используется для переключения между протокола
"
ми RS"422 и RS"232C.
●
3 Сигнал заземления — GND
●
4 Входные разъемы аналогового звука 4
Звуковые сигналы, подаваемые на эти разъемы,
являются входом для точки пересечения, выбирае
"
мой на экране начальных настроек.
●
5 Выходные разъемы аналогового
звука
●
4 Разъем TALLY (выход цепи
сигнализации)
Выход цепи сигнализации на задней панели для то"
чек пересечения 1, 2, 3, 4, 5, 6, 7 или 8.
Разъем, используемый точкой пересечения, вклю"
чен.
●
5 Разъем подключения переменного
тока
16
Пример подключения цепи сигнализации
(Макс. напряжение: 3,5 В)
Выход цепи
сигнализации
(Макс. ток: 50 мА)
Светодиод цепи сигнализации
Заземление
