Panasonic AG-MX70 [82/102] Запуск и выключение
![Panasonic AG-MX70 [82/102] Запуск и выключение](/views2/1014435/page82/bg52.png)
Запуск и выключение
Как запустить MX3Navi
Выберите в стартовом меню Window: «Programs» → «Panasonic AG"MX70» → «MX"Navi».
Как выключить MX3Navi
Выключить можно двумя способами.
•
Кликните кнопку «крестик» в верхнем правом углу главного окна.
•
Выберите «Exit» из меню «File» главного окна.
Описания экранов
Главное окно
В главном окне показывается список данных Title, называемый список передачи. Главное окно MX"Navi имеет два
режима отображения: режим иконок и режим списка. Режимы могут переключаться с использованием меню «View».

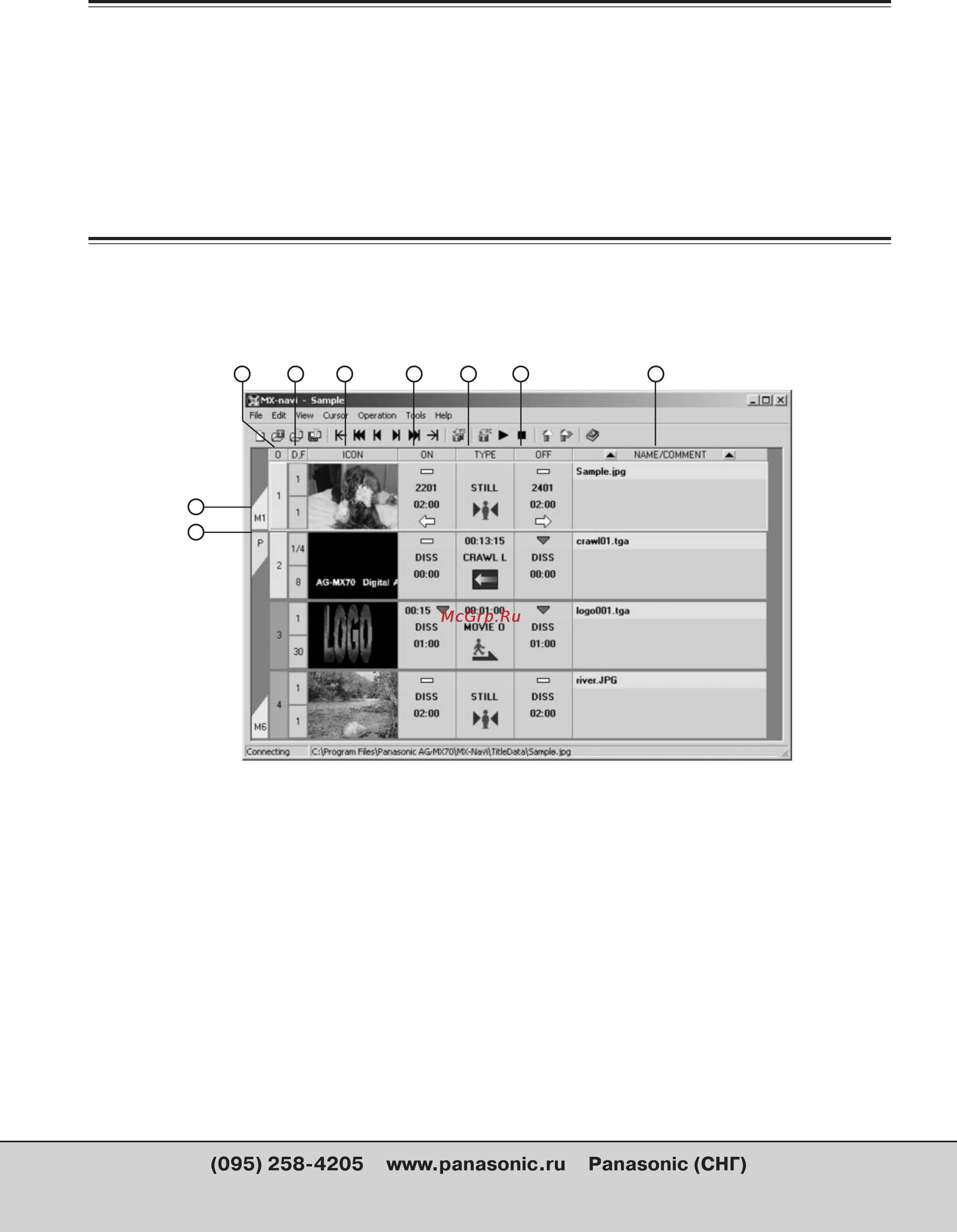

Режим иконок
81
2
1
3 4 5 6 7 8 9
(
1 Для данных с установкой Mark отображается
номер Mark. Для более подробной информации по
установке Mark обратитесь к стр. 88.
(
2 Это отображается для данных с установкой
Protect. Для более подробной информации по
установке Protect обратитесь к стр. 88.
(
3 О ( Порядок)
Отображается порядок данных в списке передачи.
Изменение цвета соответствует состоянию пере
"
дачи.
Не передано Темно"серый
Передано Светло"серый
Передача невозможна Темно"красный (нехватка
памяти MX70)
81
