Panasonic AG-MX70 [20/102] Схема системы
![Panasonic AG-MX70 [20/102] Схема системы](/views2/1014435/page20/bg14.png)

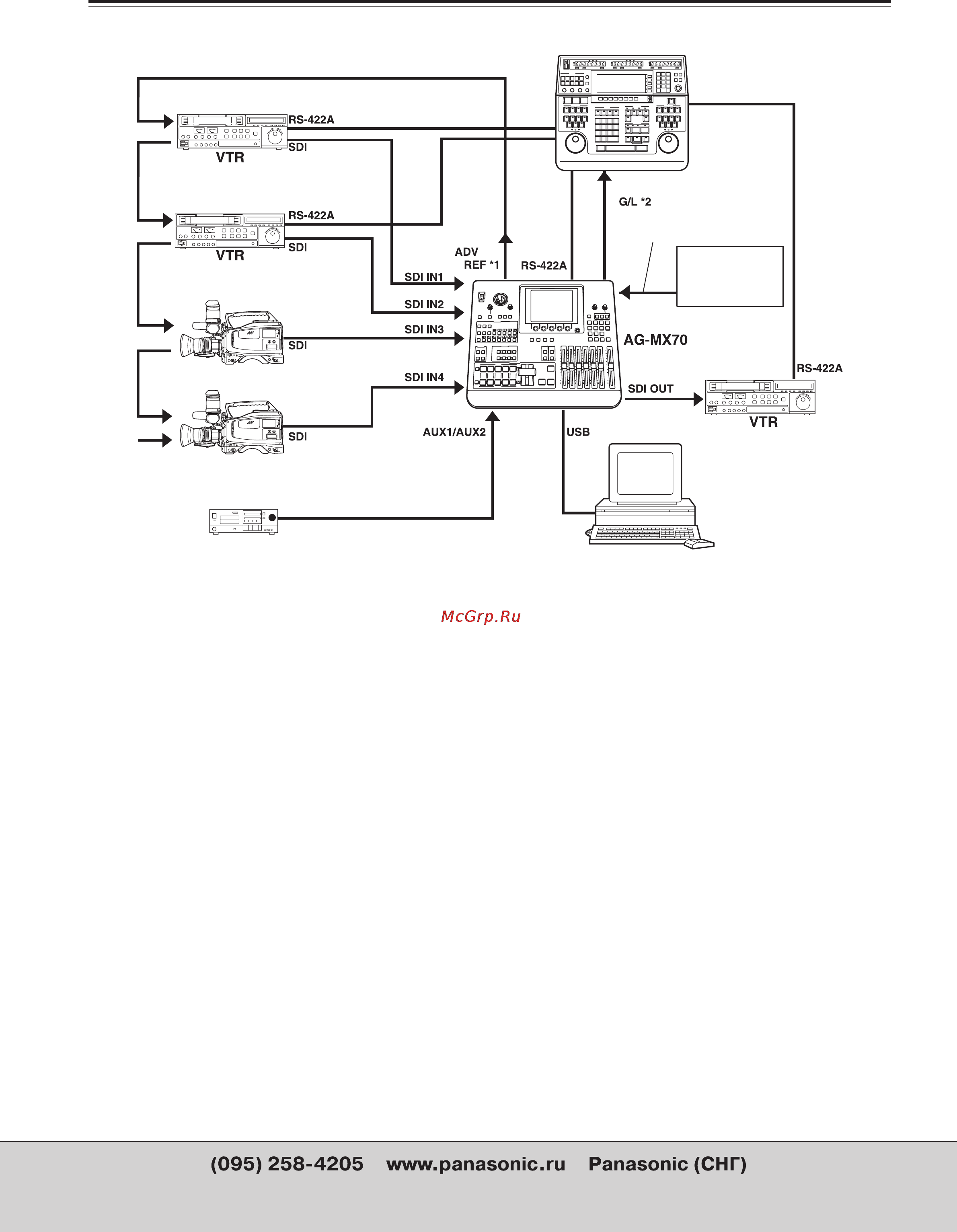

Схема системы
Пример 3. Применение для редактирования
*1: Подключение улучшенного опорного сигнала (ADF REF) не является абсолютно необходимым, но, когда этот
сигнал подключен, функция StillOff может быть выбрана установкой шины (см. стр. 56) на экране первоначаль"
ных настроек, и вход может быть переключен напрямую, используя кнопку точки пересечения.
*2: Улучшенный опорный сигнал ADF REF также может быть использован как альтернатива проходному сигналу при"
нудительной синхронизации двух видеосигналов одним общим сигналом в качестве синхронизирующего сигна
"
ла, подаваемого на монтажный пульт AG"A850.
19
Генератор
сигналов
Компьютер (с уже инсталлированной программой MXNavi)
(функ. Genlock возможна как
источник принуд. синхр.)
Проходное
соединение
Окончание
(Звук/Видео)
Проходное
соединение
Проходное
соединение
Проходное
соединение
Монтажный
пульт
Видеокамера
Видеокамера
(Звук/Видео)
(Звук/Видео)
(Звук/Видео)
Аналоговые звуковые сигналы
Проигрыватель компактдисков и т.п.
19
