Кнопка DIAG
Чтобы вывести данные о видеомагнитофоне, нажми
те кнопку DIAG. Чтобы выключить, повторно нажмите
кнопку.
В данные о видеомагнитофоне входят “ПРЕДУПРЕЖ
ДЕНИЯ”, “СЧЕТЧИК ЧАСОВ” и “UMID” (уникальный
идентификатор материала).
Переключение между этими типами выводимых дан
ных осуществляется кнопкой поиска.
К категории “ПРЕДУПРЕЖДЕНИЯ” относятся данные
по предупреждениям. К категории “СЧЕТЧИК ЧАСОВ”
серийный номер видеомагнитофона, время работы,
вращения барабана, промотки ленты, количество заг
рузок кассеты, количество включений/выключений
питания, и т.п. Категория “UMID” данные по UMID
(уникальный идентификатор материала).
Переключатель SUPER
ВКЛ (ON):
На разъем VIDEO OUT 3 подается наложенный
таймкод и другие данные.
<Примечание>
Если в видеомагнитофон установлена плата SDI
(AJYA755G, приобретается дополнительно), нало
женная индикация также выводится на разъем SDI
OUT 3.
ВЫКЛ (OFF):
Наложенная индикация не выводится.
Переключатель REC INH
Используется для включения/выключения запрета
записи на ленту.
ВКЛ (ON):
Запись на ленту выключена (запрещена).
В этом режиме на видеомагнитофоне загорается
лампочка REC INH.
ВЫКЛ (OFF):
Запись разрешена, если ползунок кассеты, пре
дотвращающий случайное стирание данных, не
установлен в положение запрета записи.
Переключатель генератора таймкода
REGEN:
Генератор внутреннего таймкода синхронизиро
ван с таймкодом, считанным с ленты устрой
ством чтения таймкода.
Сигнал, который будет использоваться для реге
нерации, выбирается в установке меню №503 (TCG
REGEN).
PRESET:
Возможна предварительная настройка генератора
таймкода с панели управления видеомагнитофо
на или по дистанционному управлению.
EXT:
Используется внешний таймкод, полученный по
входному разъему таймкода, или полевого тайм
кода VITC. Который из этих двух сигналов будет
использоваться, выбирается в установке меню
№505 (EXT TC SEL).
Переключатель MODE
<В режиме остановки>
TAPE:
Выдается сигнал, который воспроизводится с лен
ты.
ЕЕ:
Выдается сигнал, выбранный кнопкой входных
сигналов INPUT SELECT.
<Во время записи или монтажа>
TAPE:
Выводятся сигналы одновременного воспроизве
дения. (Необходима настройка установки №310
(CONFI EDIT)).
ЕЕ:
Выдается сигнал, выбранный кнопкой входных
сигналов INPUT SELECT.
Переключатель CONTROL
Переключатель имеет два положения, одно из кото
рых используется в том случае, когда к видеомагни
тофону подключается внешнее устройство по разъе
му REMOTE, RS232C или PARALLEL.
REMOTE:
Установите переключатель в это положение, если
хотите управлять видеомагнитофоном с другого
компонента, подключенного по 9контакному
разъему REMOTE, RS232C или PARALLEL.
LOCAL:
Установите переключатель в это положение, чтобы
управлять видеомагнитофоном с его панели управ
ления. Если вы собираетесь управлять видеомагни
тофоном с другого устройства, подключенного по
разъему PARALLEL, а переключатель находится в
этом положении, выберите соответствующий пара
метр в установке меню №211 (LOCAL 25P).

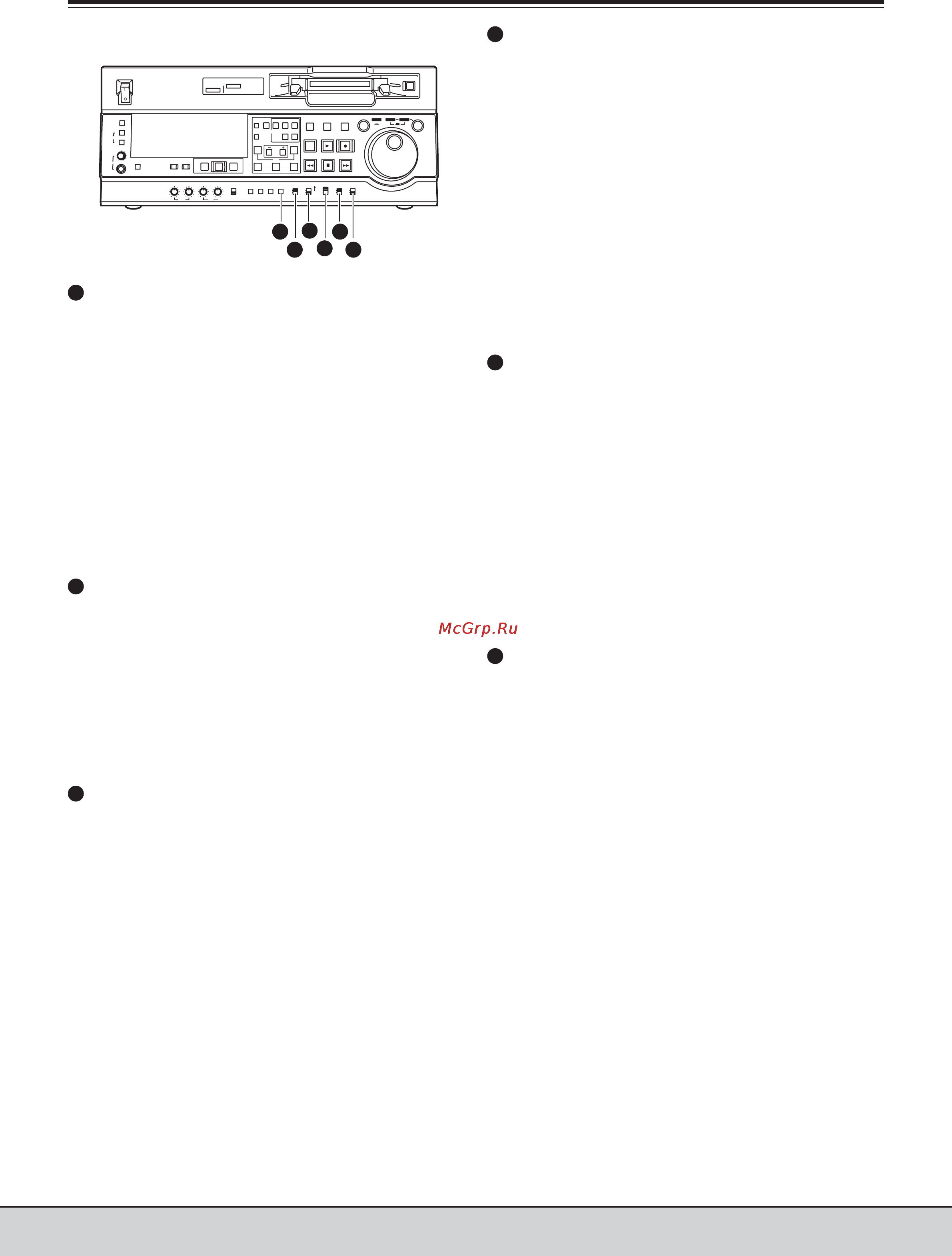

Элементы управления и их функции
Передняя панель
38
39
40
41
42
43
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2 CH1 CH2
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
PB
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH2CH1
INSERT
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAP E
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
38
40
39
41
42
43
