(095) 2584205 www.panasonic.ru Panasonic (СНГ)
15
Вентилятор
Этот вентилятор используется для охлаждения ви
деомагнитофона.
Если по какойлибо из причин вентилятор останав
ливается, на дисплее счетчика появляется
код “E10”.
Гнездо SIGNAL GND
Подключается на клемму “подвешенная земля” на
устройстве, подключенном к видеомагнитофону для
минимизации помех. Это не разъем заземления.
Разъемы ANALOG COMPONENT VIDEO OUT
С этих разъемов подаются выходные аналоговые
компонентные видеосигналы.
Разъемы ANALOG COMPOSITE VIDEO OUT
С этих разъемов подаются выходные аналоговые
композитные видеосигналы.
С разъема VIDEO OUT 2 можно подавать сигнал на
монитор формы волны. Выбирается в установке
меню №00 (WFM SEL).
Выходные видеосигналы, содержащие наложенную
индикацию, можно подавать с разъема VIDEO OUT 3.
Включение/выключения наложенной индикации вы
бирается переключателем 39, расположенным на
передней панели видеомагнитофона.
Разъем RS232C
Для управления видеомагнитофоном на этот разъем
можно подключить персональный компьютер или
другое устройство.
Разъем PARALLEL REMOTE
Этот разъем используется для управления видео
магнитофоном с другого устройства.
Разъемы ANALOG AUDIO OUT
С этих выходных разъемов подаются аналоговые
аудиосигналы.
Разъемы MONITOR OUT
С этих выходных разъемов в режиме воспроизведе
ния подаются аудиосигналы с ИКМ (СН1/СН2) или
сигналы воспроизведения с режиссерской звуковой
дорожки (CUE).
<Примечание>
В сигнале режиссерской дорожки могут появляться
шумы в начале записи.
Входной и выходной разъемы SDTI (дополни
тельная плата)
Если в видеомагнитофон установлена дополнитель
ная плата SDTI (AJYAC930G) можно подавать/от
правлять цифровые данные по интерфейсу SDTI.
Цифровые входной/выходной разъемы
IEEE 1394 (дополнительная плата)
При условии установки дополнительной интерфейс
ной платы (AJYAD755G) можно осуществлять обмен
цифровыми сигналами по интерфейсу IEEE 1394.

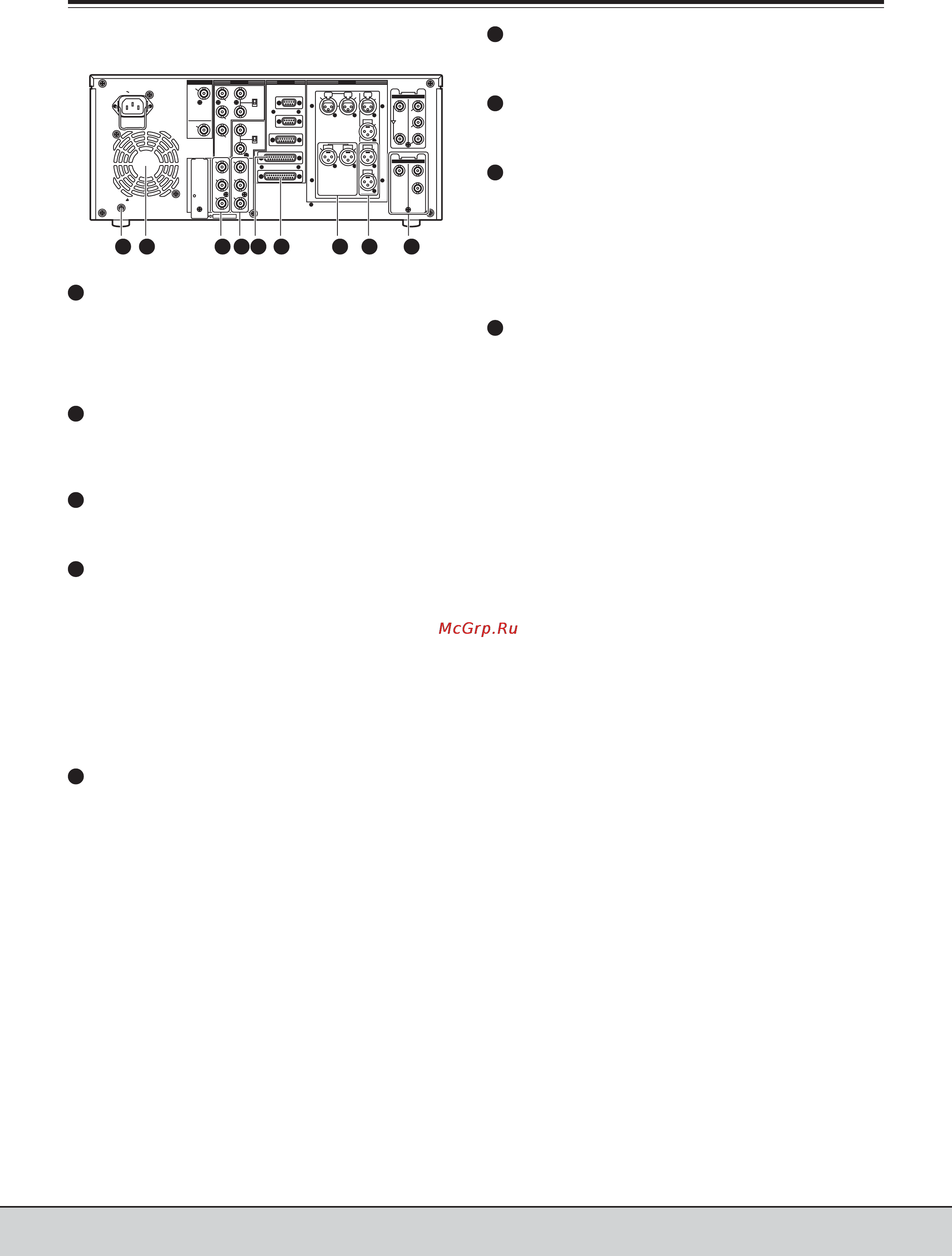

Элементы управления и их функции
Задняя панель
12
13
14
15
16
17
18
19
20
PUSH PUSH PUSH
AC IN
SIGNAL
GND
AES/EBU ANALOG
CH1/2
IN
Y
VIDEO
VIDEO
OUT
SERVICE ONLY
REMOTE IN/OUT
CH1 CH2AUDIO
IN
ENCODER REMOTE
RS-232C
PAR A L LE L
REMOTE OUT
IN
REF VIDEO
IN
ON
OFF
P
B
P
R
Y1
2
(WFM)
3
(SUPER)
P
B
P
R
CH1/2
OUT
REMOTE
75
ON
OFF
75
ANALOG
TC
IN
TC
OUT
MON
L
MON
R
CH1 CH2AUDIO
OUT
OPTION 2
OPTION 1
SDTI
IN OUT
1
2
SDI
IN OUT
ACTIVE
THROUGH
1
2
3
(SUPER)
13 12 14 15 16 17 18 19 20
