(095) 2584205 www.panasonic.ru Panasonic (СНГ)68
С помощью определенного набора команд можно уп
равлять видеомагнитофоном по интерфейсу RS232C.
(См. перечень команд на стр. 71, 72).
Условия, необходимые для иденти
фикации команд по интерфейсу
RS232C
• Переключатель CONTROL на передней панели видео
магнитофона должен быть установлен в положение
REMOTE.
• В установке меню № 204 (RS323SEL) необходимо
выбрать параметр ВКЛ (ON).
Если вышеприведенные условия не удовлетворяются,
[ACK]+[STX] ER001 (EXT) возвращается на внешнее уст
ройство. Будет ли возвращаться код АСК, зависит от
параметра настройки в установке № 209 (RETURN ACK).
Спецификация аппаратной части
Параметры соединительного разъема
• Соединительный разъем:
DSUB 25штырьковый, (поддерживается кроссвер
ный кабель)
Интерфейс RS232C

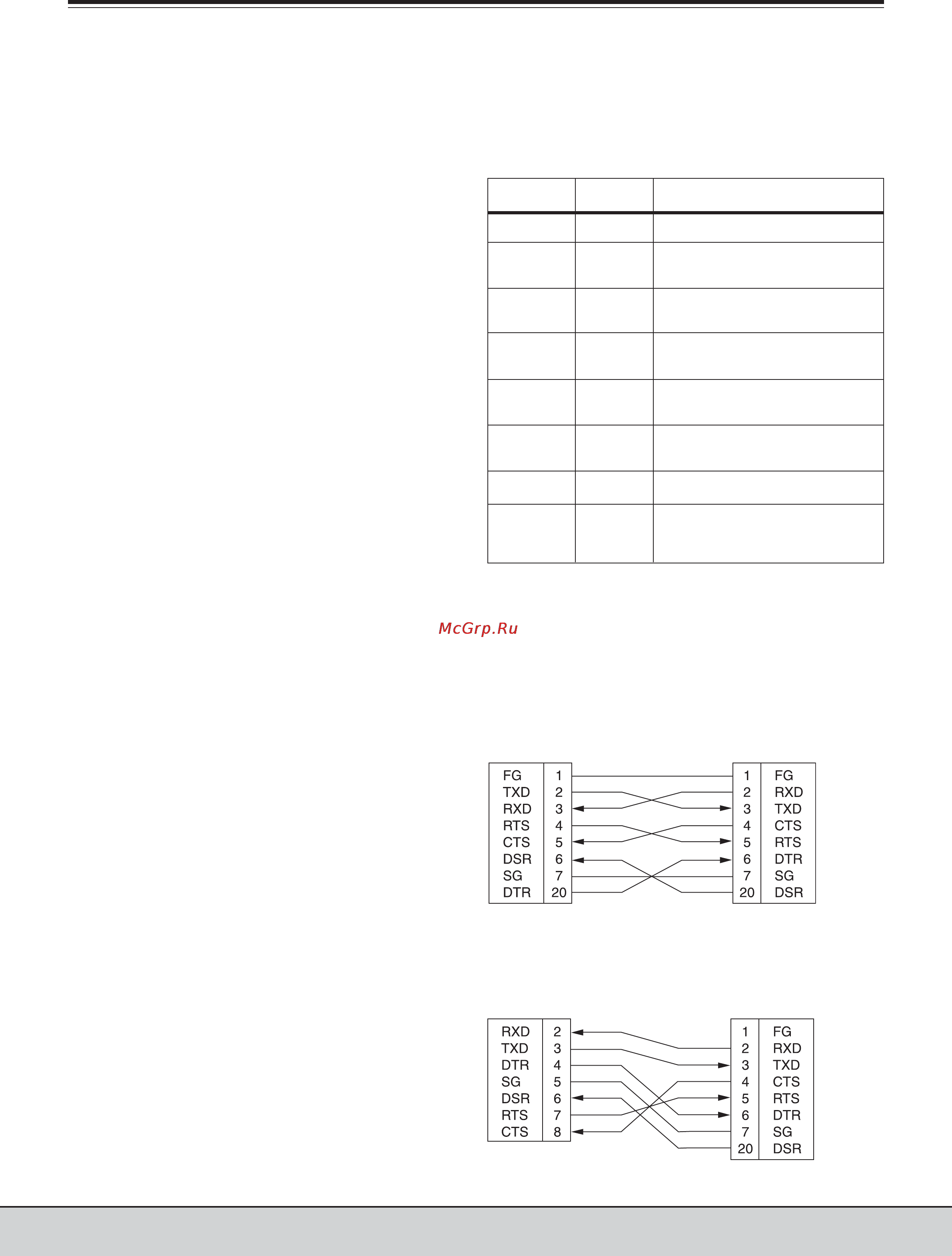

• Пример соединения с монтажным
пультом (компьютером)
Кроссверный кабель с 25штырьковыми разъемами
DSUB.
Описание
Защитное заземление
Принятые данные (данные, от
правленные на компьютер)
Переданные данные (Данные, по
лученные с компьютера.)
Подтверждение готовности (зако
рочен с контактом 5.)
Запрос готовности
(Закорочен с контактом 4.)
Готовность терминала
(обработки нет)
“Подвешенная земля”
Готовность источника данных (по
ложительное выходное напряже
ние после разрешения связи)
№ контакта Сигнал
1 FG
2 RXD
3 TXD
4 CTS
5 RTS
6 DTR
7 SG
20 DSR
Разъем компьютера
(DSUB 25штырьковый)
Разъем видео
магнитофона
Кроссверный кабель с разъемами DSUB 25штырьковым
и 9штырьковым.
Разъем компьютера
(DSUB 9штырьковый)
Разъем видео
магнитофона
