Чтобы иметь возможность проведения операций ввода/
вывода цифровых данных с использованием формата
SDTI (цифровой интерфейс со сжатием), необходимо
установить в видеомагнитофон дополнительную плату
AJYAC930G.
<Примечания>
Интерфейс SDTI (последовательный цифровой транс
портный интерфейс) соответствует стандарту SMPTE
305M.
Формат потока данных, передаваемых по SDTI, соот
ветствует стандарту SMPTE 321M.
Предупреждения касательно
сигналов SDTI
• Видеомагнитофон может работать в режиме записи
только в том случае, если входные сигналы SDTI
кратны (1x) сигналам передачи в формате DVCPRO.
Если на вход видеомагнитофона подаются сигналы
воспроизведения, отличные от сигналов нормально
го воспроизведения 1x, не дается никакой гарантии
качества записи видеоматериала и звука, равно как
и видеоизображения и звука ЕЕ.
• Операции монтажа можно проводить только в том
случае, если все аудио и видеосигналы, равно как и
таймкоды во входных сигналах SDTI представляют
собой обычные данные на базе формате DVCPRO.
• Сигналы режиссерской дорожки CUE по интерфейсу
SDTI не передаются.
• Нельзя перезаписывать по SDTI с лент, записанных в
формате DV или DVCAM. используйте для перезапи
си таких лент SDI.
• При воспроизведении ленты формата DV или
DVCAM, сжатые сигналы DV (соответствующие
IEC618342) служат в качестве выходных сигналов
SDTI.
• Аудио и видеосигналы в выходных сигналах SDTI на
стройке не подлежат.
• В режиме воспроизведения SLOW/STILL, необрабо
танные выходные аудио и видеосигналы подаются
как выходные сигналы SDTI.
Если эти аудио и видеосигналы будут отслеживать
ся с помощью другого устройства, то они могут от
личаться от аудио и видеосигналов, воспроизведен
ных на этом видеомагнитофоне.

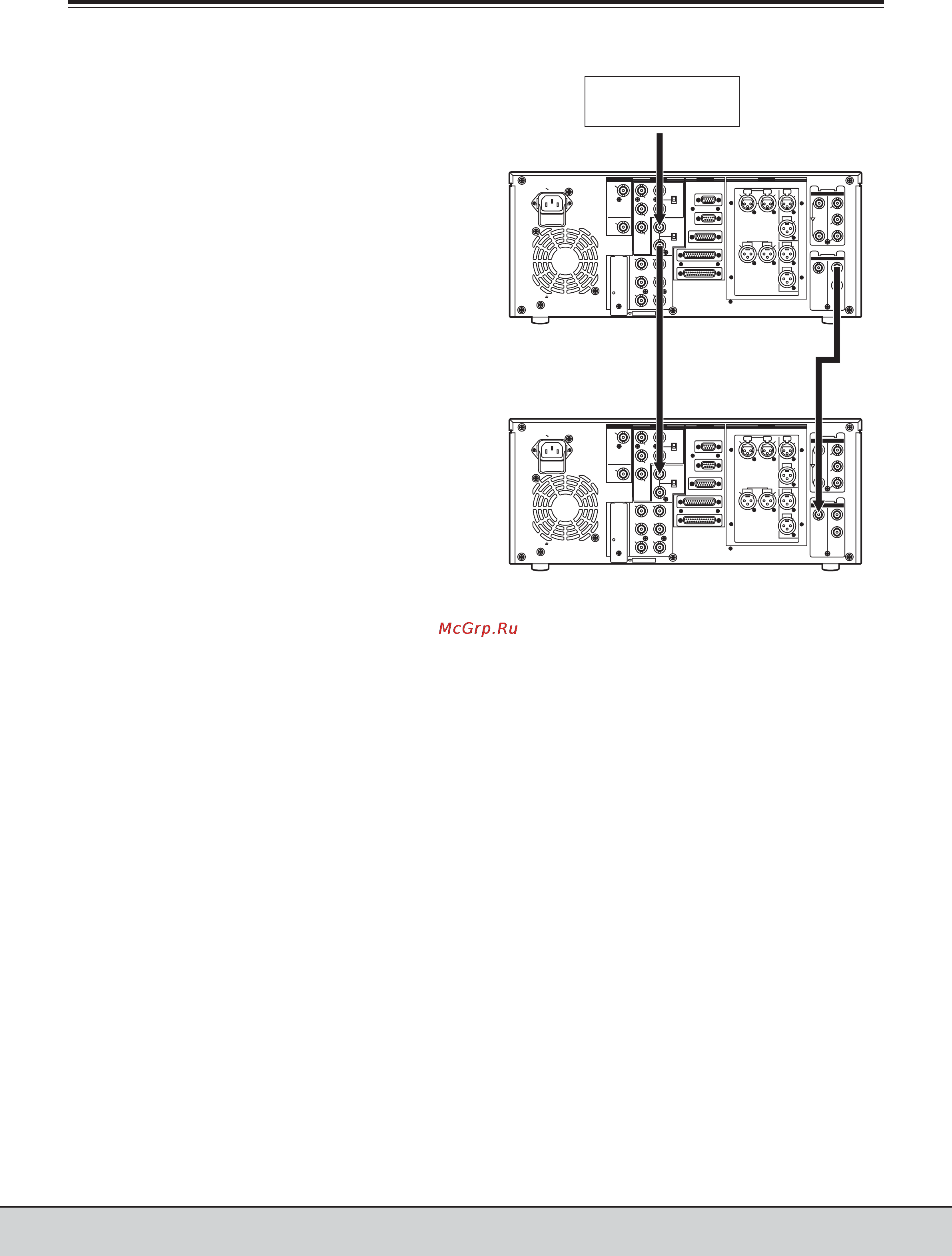

Интерфейс SDTI
Подключение двух видеомагнитофонов
PUSH PUSH PUSH
AC IN
SIGNAL
GND
AES/EBU ANALOG
CH1/2
IN
Y
VIDEO
VIDEO
OUT
SERVICE ONLY
REMOTE IN/OUT
CH1 CH2AUDIO
IN
ENCODER REMOTE
RS-232C
PAR A L L EL
REMOTE OUT
IN
REF VIDEO
IN
ON
OFF
P
B
P
R
Y1
2
(WFM)
3
(SUPER)
P
B
P
R
CH1/2
OUT
REMOTE
75
ON
OFF
75
ANALOG
TC
IN
TC
OUT
MON
L
MON
R
CH1 CH2AUDIO
OUT
OPTION 2
OPTION 1
SDTI
IN OUT
1
2
SDI
IN OUT
ACTIVE
THROUGH
1
2
3
(SUPER)
PUSH PUSH PUSH
AC IN
SIGNAL
GND
AES/EBU ANALOG
CH1/2
IN
Y
VIDEO
VIDEO
OUT
SERVICE ONLY
REMOTE IN/OUT
CH1 CH2AUDIO
IN
ENCODER REMOTE
RS-232C
PAR A L L EL
REMOTE OUT
IN
REF VIDEO
IN
ON
OFF
P
B
P
R
Y1
2
(WFM)
3
(SUPER)
P
B
P
R
CH1/2
OUT
REMOTE
75
ON
OFF
75
ANALOG
TC
IN
TC
OUT
MON
L
MON
R
CH1 CH2AUDIO
OUT
OPTION 2
OPTION 1
SDTI
IN OUT
1
2
SDI
IN OUT
ACTIVE
THROUGH
1
2
3
(SUPER)
Видеомагнитофон
рекордер
Сигналы SDTI
Генератор опорного
сигнала
Видеомагнитофон
источник
