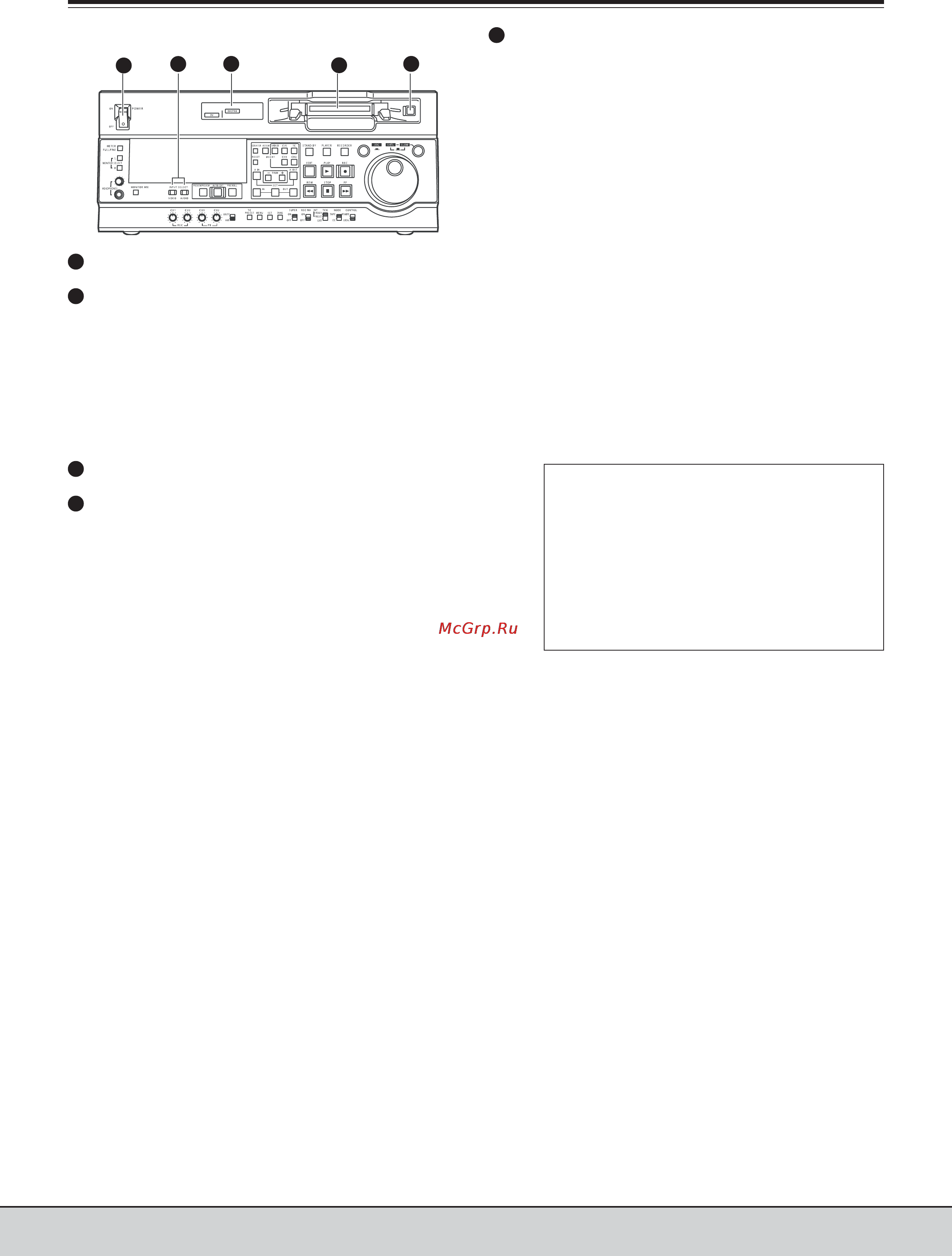

Передняя панель
Кнопка питания POWER
Область индикации видео формата
В этой области отображается формат записи и фор
мат вставленной в видеомагнитофон ленты.
DVCPRO:
Указывает на воспроизведение и запись лент в
формате DVCPRO (25 Мбит/сек).
DV:
Указывает на воспроизведение и запись лент в
формате DV.
Щель кассетоприемника
Кнопка EJECT
Для выгрузки кассеты из видеомагнитофона нажми
те кнопку EJECT. Спустя несколько секунд после на
жатия кнопки кассета выезжает автоматически.
Если в области индикации счетчика выбран режим
по управляющему коду CTL, индикация сбрасывает
ся.
Разрешить/запретить использование кнопки EJECT
можно в установке меню №115 (EJECT SW INH).
Элементы управления и их функции
Переключатели для выбора входных сигналов
(INPUT SELECT)
Эти кнопки используются для выбора входных
аудио и видеосигналов. Кроме этого, можно пере
ключить входные сигналы на внутренний опорный
сигнал, выбранный в установке меню №600 (INT SG).
VIDEO:
При каждом нажатии кнопки VIDEO, служащей для
выбора входных видеосигналов, сигналы череду
ются в следующей последовательности: Y PB PR
CMPST SDI SDTI/1394 SG (SG/SG1/SG2).
• Если выбран тип SG, сигнал переключается на
внутренний опорный сигнал, выбранный в уста
новке меню №600 (INT SG).
AUDIO:
При каждом нажатии кнопки AUDIO, служащей для
выбора входных аудиосигналов, сигналы чередуют
ся в следующей последовательности: ANALOG
AES/EBU USER SET SDI SDTI/1394 SG.
• USER SET представляет собой функцию, кото
рая позволяет выбирать и записывать входные
сигналы раздельно по аудиоканалу 1 или 2 с
импульснокодовой модуляцией. Функция ис
пользуется совместно с установками меню.
Пример:
Настройки
кнопка AUDIO
USER SET
Установки меню
№715 (CH 1 IN SEL): ANA
№716 (CH 2 IN SEL): DIGI
№719 (DIGI IN SEL): AES
Аудиосигналы с ИКМ, которые будут записы
ваться на ленту:
СН1: входные аналоговые сигналы
СН2: цифровые сигналы AES/EBU
<Примечания>
• В установках меню №112 (V IN SEL INH) и №113 (A IN
SEL INH) можно запретить операции выбора входных
аудио и видеосигналов кнопками INPUT SELECT.
• Если одна из дополнительных плат (AJYA755G,
AJYAC930G,AJYAD755G) в видеомагнитофон не ус
тановлена, режимы SDI и SDTI/1394 выбрать нельзя.
1
2
3
4
5
5
1
2
3
4
