Кнопка ASSEM
Чтобы включить режим монтажа сборкой, нажмите
кнопку ASSEM.
Для этой кнопки предусмотрена лампочкаиндика
тор, которая загорается при нажатии кнопки, и гас
нет при ее повторном нажатии.
Кнопки INSERT
Нажатием одной из этих пяти кнопок выбирается
входной сигнал для монтажа при осуществлении
монтажа вставкой.
Для этой кнопки предусмотрена лампочкаиндика
тор, которая загорается при нажатии кнопки, и гас
нет при ее повторном нажатии.
Кнопки IN (A IN), SET и OUT (A OUT)
Если удерживать нажатой кнопку IN (A IN) или OUT (A
OUT), и нажать кнопку SET, будет задана входная IN
(A IN) или выходная OUT (A OUT) точка.
В режиме раздельного монтажа звука, кнопки A IN и
A OUT используются для ввода входной IN и выход
ной OUT точек звука, которые отличаются от соот
ветствующих точек видео.
Когда входная IN (A IN) или выходная OUT (A OUT)
точка зарегистрирована, загорается лампочка той
кнопки, IN (A IN) или OUT (A OUT), которая использо
валась для ввода точки.
Если нажать эти кнопки после того, как монтажные
точки были заданы, на дисплее счетчика появляется
значение входной IN (A IN) или выходной OUT (A OUT)
монтажной точки. Для отмены ввода входной IN (A
IN) или выходной OUT (A OUT) точки, нажмите кнопку
IN (A IN) или OUT (A OUT) одновременно с кнопкой
RESET.
Кнопки TRIM
Эти кнопки используются для точной настройки
входной IN (A IN) и выходной OUT (A OUT) точек.
Для более точной настройки введенной монтажной
точки с шагом 1 кадр, удерживая нажатой кнопку IN
(A IN) или OUT (A OUT) нажмите кнопку + или . Если
нажать кнопку +, монтажная точка сдвигается на
один кадр вперед, и наоборот, если нажать кнопку ,
точки сдвигается на один кадр назад.
Кнопка PREROLL
Эта кнопка используется для определения места на
ленте, где начинается ручной монтаж или передача
сигналов.
При нажатии кнопки PREROLL, лента проматывается
до точки “отката” и останавливается.
Время “отката” можно задать в установке меню
№000 (PROLL TIME).
Если нажать кнопку PREROLL, при этом удерживая
нажатой кнопку IN (A IN) или OUT (A OUT), на ленте
проставляются режиссерские метки (cued up) до
введенной точки.
Если нажать эту кнопку, когда ни одна входная мон
тажная точка IN не задана, то точка, где была нажата
кнопка, автоматически вводится в качестве входной
монтажной точки IN. (Однако, это справедливо толь
ко для того случая, если в установке меню №313
(AUTO ENTRY) выставлен параметр ENA).
Кнопка PREVIEW/REVIEW
PREVIEW:
Если нажать эту кнопку после того, как монтажная
точка была введена, лента проматывается и мож
но выполнить предварительный просмотр монтажа
без его фактического выполнения.
При нажатии этой кнопки, когда ни одна входная IN
монтажная точка не была задана, точка, где была
нажата кнопка, вводится в качестве входной точки
IN, а предварительный просмотр выполняется с
использованием этой входной точки IN.
REVIEW:
Если нажать эту кнопку после того, как был выпол
нен монтаж некоторого фрагмента, будет воспро
изведен только что смонтированный фрагмент и
его можно просмотреть на мониторе, подключен
ном к рекордеру.
Кнопка AUTO EDIT
Чтобы запустить автоматический монтаж, нажмите
кнопку AUTO EDIT после того, как были введены мон
тажные точки.
Если нажать эту кнопку, когда ни одна входная IN
монтажная точка задана не была, автоматический
монтаж запускается с места, где была нажата кноп
ка и эта точка служит в качестве входной.
Кнопка выбора шкалы (FULL/FINE)
Эта кнопка используется для выбора шкалы индика
тора уровня звука. (См. стр. 13)
Режим FULL:
Стандартная шкала ( ∞ до 0 дБ).
Режим FINE:
Более точная шкала, с шагом 0.5 дБ.
Положение
используется для индикации опор
ного уровня звука, а каждая показанная на шкале
точка () используется для индикации прираще
ния в 1 дБ.
Опорный уровень звука можно выбрать в установке
№753 (REF LEV).
Элементы управления и их функции

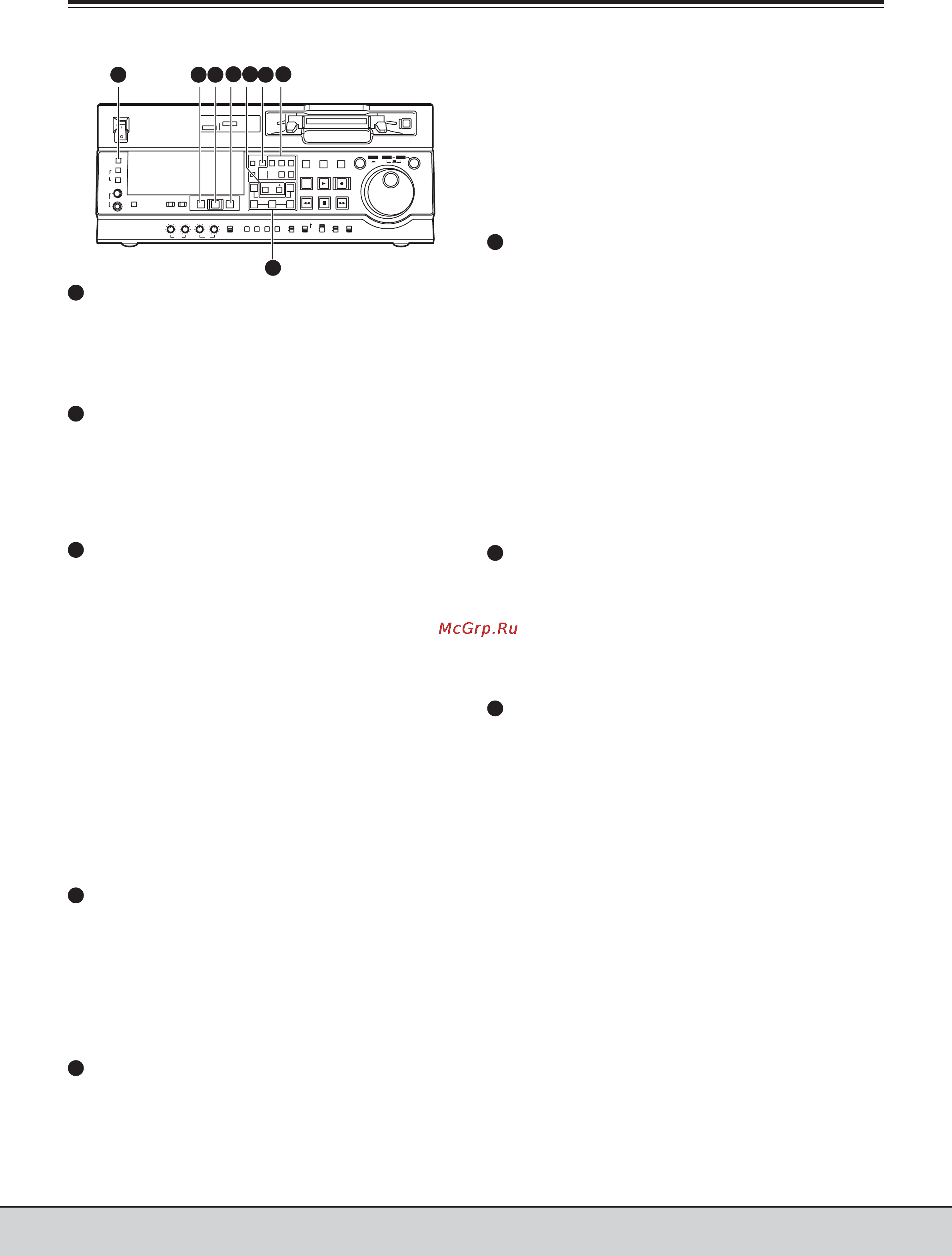

Передняя панель
21
22
23
24
25
26
27
28
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2 CH1 CH2
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
PB
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH2CH1
INSERT
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
28 26 27
25 24
21
22
23
