Видеомагнитофон устанавливается в стандартную
19дюймовую рэкстойку с помощью дополнительных
монтажных адаптеров (AJMA75P). Рекомендуется ис
пользовать салазки и скобы для стандартных 18дюй
мовых шасси (модель №СС3061990400). (Полную
сборку Panasonic не предоставляет).
За более подробной информацией обращайтесь к диле
ру фирмы Panasonic.

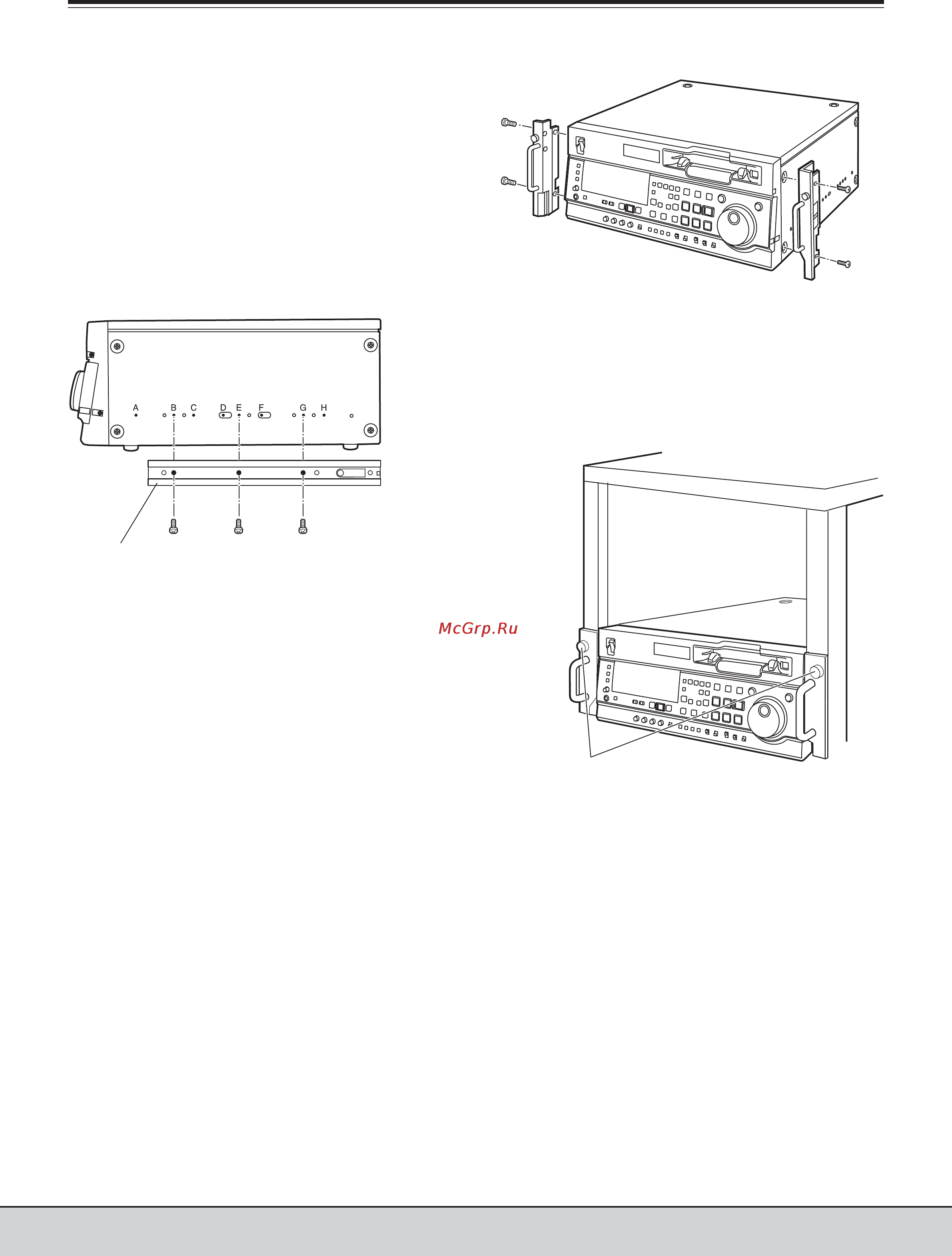

1Закрепите на видеомагнитофоне внутренние салазки.
Место крепления салазок винтами показаны на ри
сунке ниже.
Места крепления винтами правосторонней салазки.
Внутренние салазки
<Примечания>
• Длина используемых для крепления винтов ограни
чена (B,G: 10 мм, Е: 6 мм)
• Аналогичным образом симметрично установите
внутренние салазки на левой части видеомагнито
фона.
• Крепление салазок на видеомагнитофоне осуществ
ляется тремя винтами на каждую сторону (всего 6
винтов).
• Метки “A” “Н” на боковых панелях видеомагнитофо
на не проставлены (только на рисунке).
2Закрепите на стойку внешние салазки. Проверьте
симметричность установки.
3Выкрутите 4 винта спереди для крепления левой и
правой боковых скоб.
4Закрепите боковые монтажные адаптеры AJМА75Р
этими 4мя винтами.
Адаптеры для монтажа
на рэкстройку
5Снимите 4 резиновых ножки с нижней панели видео
магнитофона и установите его в стойку.
После установки проверьте, плавно ли скользит ви
деомагнитофон по салазкам.
Стандартная стойка
Закрепите видеомагнитофон
в стойке
<Примечания>
• Поддерживайте температуру в стойке в пределах
5 °С 40 °С.
• Надежно закрепите стойку на полу, чтобы не пере
вернуть ее, когда будете вытаскивать видеомагнито
фон.
Монтаж в стойку
