Все основные настройки видеомагнитофона выполня
ются через систему экранных меню. Если к разъему
VIDEO OUT 3, расположенному на задней панели видео
магнитофона, подключен монитор, экранные меню вы
водятся на его экран.
<Примечание>
Если в видеомагнитофон установлена дополнительная
плата SDI (AJYA755G), можно также выводить меню ус
тановок видеомагнитофона на монитор, подключенный
на разъем SDI OUT 3.
Изменение установок
1Нажмите кнопку MENU
На экране подключенного к видеомагнитофону мо
нитора появляется меню установок, а номера уста
новок выводятся на дисплее видеомагнитофона.
При каждом нажатии кнопки FF (примерно на 1.5 се
кунды), поочередно отображаются номер установки
и название.
(Если вы уже выполняли какиелибо настройки уста
новок в меню, то появляется окно, в котором были
внесены последние изменения).

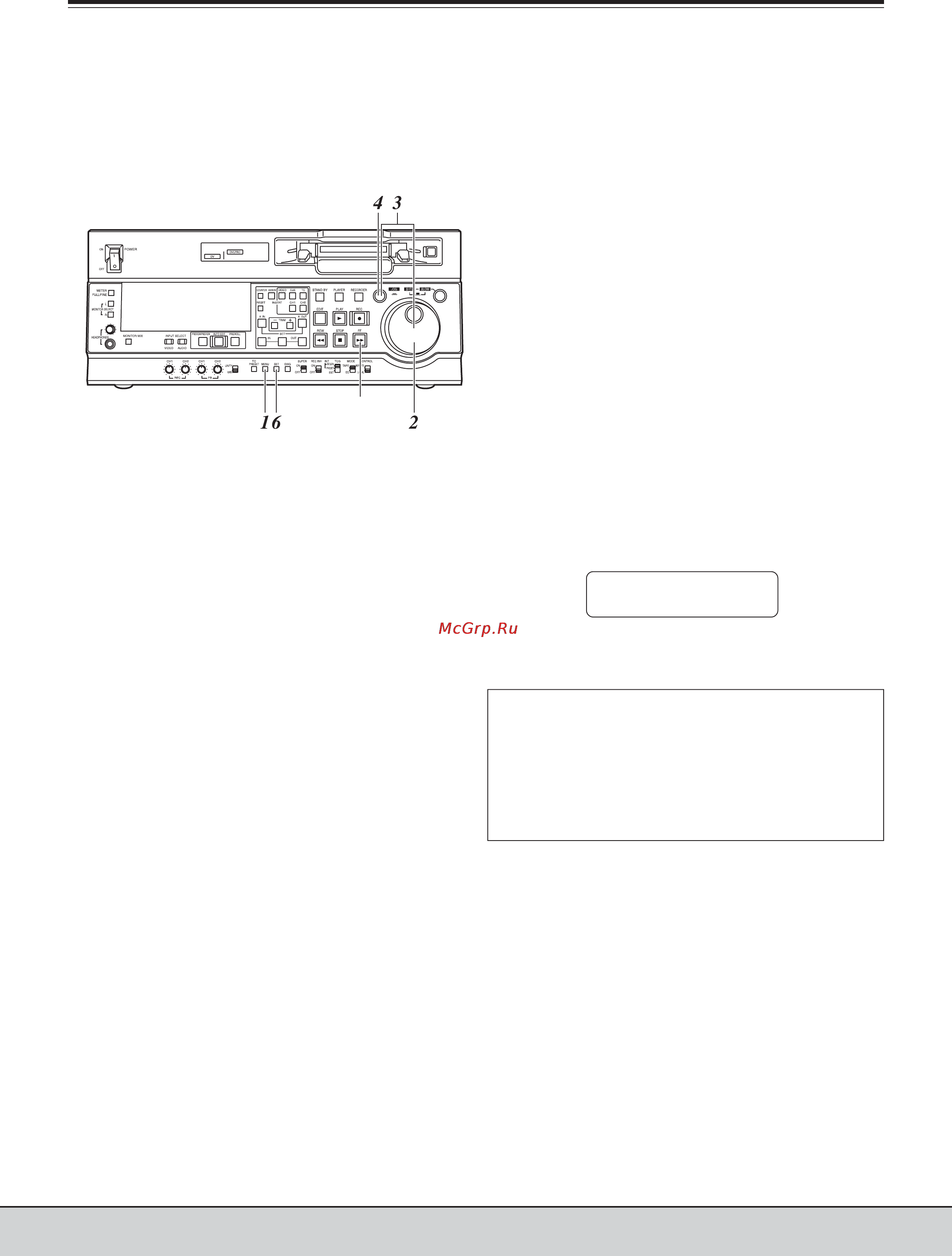

2Чтобы выбрать подлежащую настройке установку
видеомагнитофона используйте поисковый диск.
При этом на экране перемещается курсор (
∗), а на
дисплее видеомагнитофона мигает номер установ
ки.
• При вращении поискового диска по часовой
стрелке, номера установок меню сменяются
следующим образом: 001002003004 и так
далее. И, наоборот, при вращении диска против
часовой стрелки номера установок уменьшаются
в обратном порядке.
• Чтобы выбрать следующую или предыдущую ус
тановку меню, удерживая кнопку PLAY, нажмите
кнопку FF или REW.
• Всегда когда это возможно, лучше использовать
поисковый диск в режиме покадровой протяжки
(JOG).
3В том месте, где надо внести необходимые измене
ния, удерживая кнопку поиска, поверните поисковый
диск.
Настройки в окне меню и на дисплее начинаются
мигать. При вращении поискового диска против ча
совой стрелки значения уменьшаются, и, наоборот,
при вращении по часовой стрелке они увеличивают
ся.
• Чтобы вернуть значение установки до заводской,
удерживая нажатой кнопку поиска нажмите кноп
ку RESET.
4По завершению настройки, отпустите кнопку поис
ка.
Теперь начинает мигать номер установки.
• Если поисковый диск установлен в режиме SHTL,
установка будет двигаться до тех пор, пока диск
не будет установлен в центральное положение.
5При необходимости изменения других установок по
вторите шаги
2-4.
6Нажмите кнопку SET.
Внесенные изменения будут занесены в память.
Чтобы отменить новые изменения и восстано
вить старые, нажмите кнопку MENU.
• Чтобы вернуть настройки до заводских значений
(изначальные), когда на экран выведено меню на
жмите кнопку RESET. На экране появится следую
щее диалоговое окно:
SETUP MENU INIT SET
YES<PLAY>/NO<STOP>
Чтобы вернуться к заводским настройкам нажми
те кнопку PLAY.
<Примечания>
• При нажатии кнопки RESET, чтобы вернуться к за
водским установкам, восстанавливаются текущие
используемые пользовательские файлы. Другие
пользовательские файлы остаются без измене
ний.
• Внесенные настройки также сохраняются при на
жатии кнопки MENU для выхода из системы меню.
