Panasonic AJ-SD755 [26/78] Монтаж с раздельной разметкой звука
![Panasonic AJ-SD755 [26/78] Монтаж с раздельной разметкой звука](/views2/1014497/page26/bg1a.png)
(095) 2584205 www.panasonic.ru Panasonic (СНГ)26
Монтажные точки видеоматериала и монтажные точки
звука можно вводить независимо друг от друга и проце)
дуру монтажа можно проводить со смещением монтаж)
ной точки видео относительно монтажной точки звука.
Монтажные точки для звука ввести нельзя, если выбран
режим монтажа сборкой.
После ввода монтажных точек выполняйте те же опера)
ции, что и в режиме монтажа вставкой.
Ввод монтажных точек
Входная точка для видеоматериала (IN):
Удерживая нажатой кнопку IN, нажмите кнопку SET.
Выходная точка для видеоматериала (OUT):
Удерживая нажатой кнопку OUT, нажмите кнопку SET.
Входная точка для звука:
Удерживая нажатой кнопку A IN, нажмите кнопку SET.
Выходная точка для звука:
Удерживая нажатой кнопку A OUT, нажмите кнопку SET.
Удаление монтажных точек
Входная точка для видеоматериала (IN):
Удерживая нажатой кнопку IN, нажмите кнопку
RESET.
Выходная точка для видеоматериала (OUT):
Удерживая нажатой кнопку OUT, нажмите кнопку
RESET.
Входная точка для звука:
Удерживая нажатой кнопку A IN, нажмите кнопку
RESET.
Выходная точка для звука:
Удерживая нажатой кнопку A OUT, нажмите кнопку
RESET.
Изменение монтажных точек
Входная точка для видеоматериала (IN):
Удерживая нажатой кнопку IN, нажмите кнопку
TRIM + или TRIM ).
Выходная точка для видеоматериала (OUT):
Удерживая нажатой кнопку OUT, нажмите кнопку
TRIM + или TRIM ).
Входная точка для звука (IN):
Удерживая нажатой кнопку А IN, нажмите кнопку
TRIM + или TRIM ).
Выходная точка для звука (OUT):
Удерживая нажатой кнопку А OUT, нажмите кнопку
TRIM + или TRIM ).
Вывод монтажных точек раздельной
разметки звука на дисплей
Чтобы вывести монтажные точки на дисплей видео)
магнитофона:
Входная точка видеоматериала (IN):
Нажмите кнопку IN.
Выходная точка видеоматериала (OUT):
Нажмите кнопку OUT.
Входная точка звука (IN):
Нажмите кнопку A IN.
Выходная точка звука (OUT):
Нажмите кнопку A OUT.
<Примечание>
Если после ввода монтажных точек для звука режим
монтажа меняется на монтаж сборкой, монтажные
точки для звука удаляются.
Проставка на ленте режиссерских
меток до монтажных точек
Проставка режиссерских меток до входной точ
ки для видеоматериала (IN):
Удерживая нажатой кнопку IN нажмите кнопку
PREROLL.
Проставка режиссерских меток до выходной
точки для видеоматериала (OUT):
Удерживая нажатой кнопку OUT нажмите кнопку
PREROLL.
Проставка режиссерских меток до входной точ
ки для звука (IN):
Удерживая нажатой кнопку А IN нажмите кнопку
PREROLL.
Проставка режиссерских меток до выходной
точки для звука (OUT):
Удерживая нажатой кнопку А OUT нажмите кнопку
PREROLL.

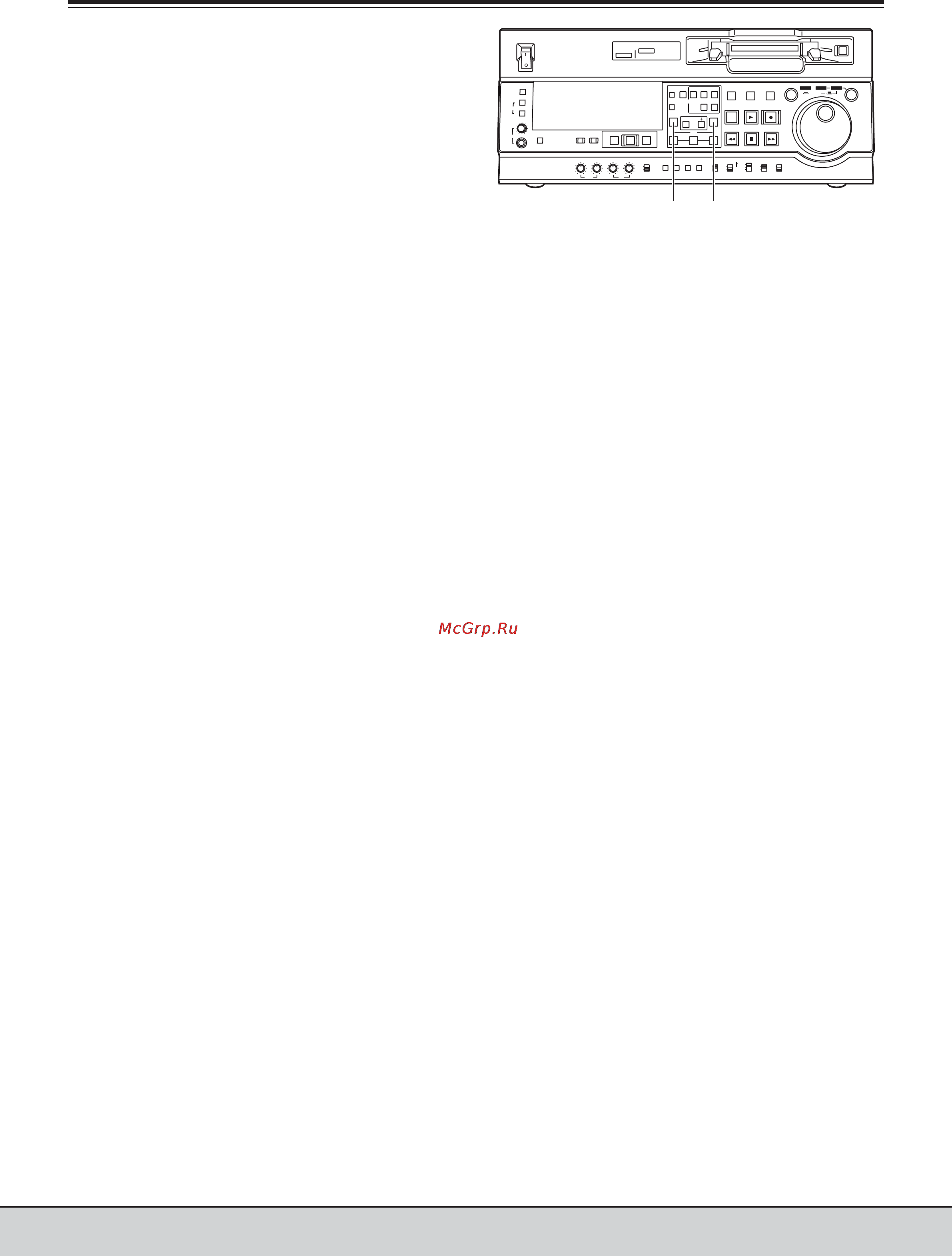

Монтаж с раздельной разметкой звука
кнопка A IN кнопка A OUT
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2 CH1 CH2
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
PB
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH2CH1
INSERT
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAPE
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
