Схема подключение к монтажному пульту

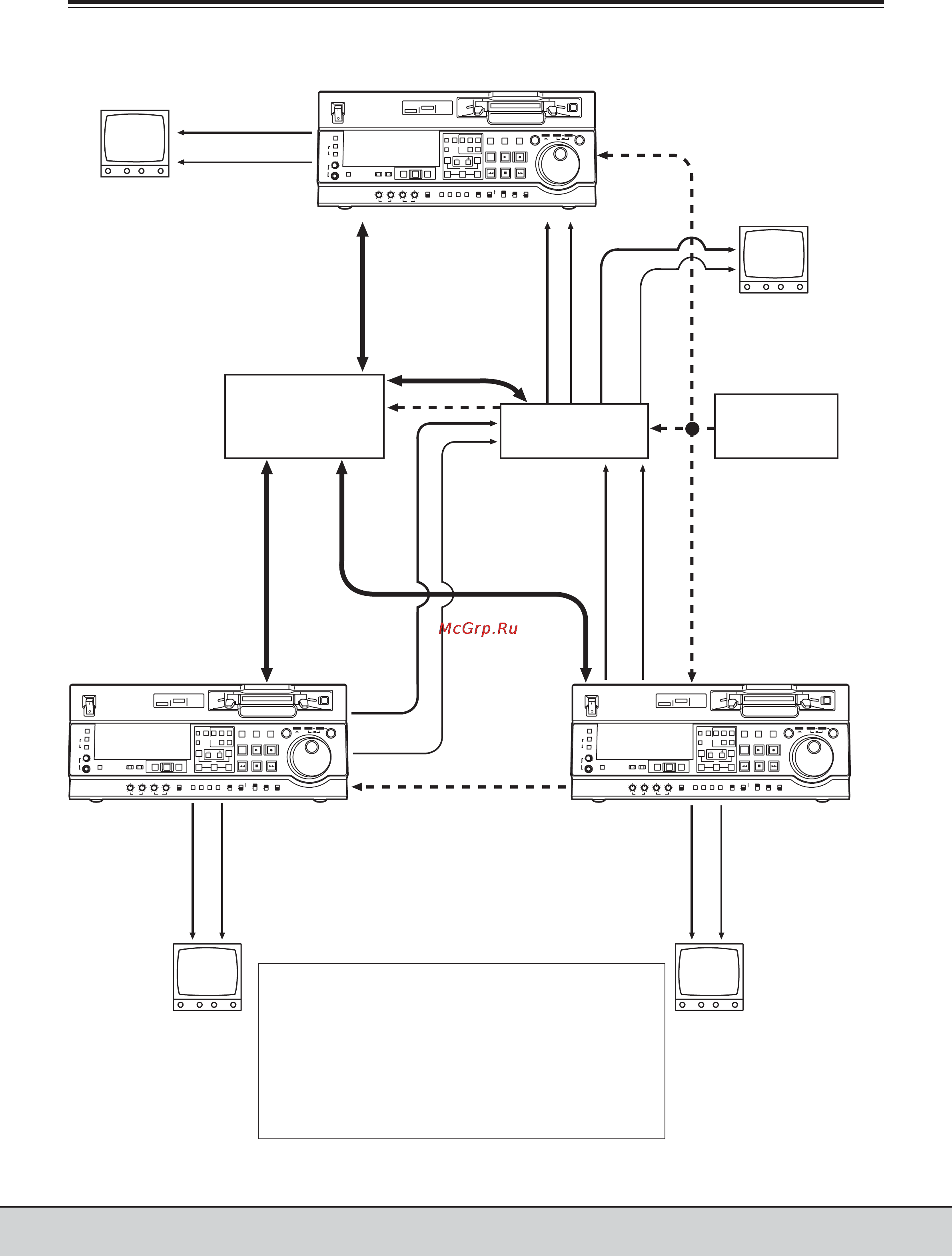

Схема подключения двух видеомагнитофонов
ON
OFF
POWER
DV
DVCP RO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO ED IT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2 CH1 CH2
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
PB
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH2CH1INSERT
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAP E
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
ON
OFF
POWER
DV
DVCPRO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO EDIT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2 CH1 CH2
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
PB
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH2CH1INSERT
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAP E
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
ON
OFF
POWER
DV
DVCP RO
METER
L
R
FULL/FINE
MONITOR SELECT
HEADPHONES
MONITOR MIX
INPUT SELECT
PREVIEW/PREVIEW
AUTO ED IT
PREROLL
VIDEO
CH1
REC
AUDIO
CH2 CH1 CH2
TC
PRESET
MENU SET DIAG
SUPER REC INH
INT TCG
MODE
CONTROL
ON
OFF
UNITY
VA
R
PB
COUNTER
RESET
A IN
TRIM
SET
OUTIN
A OUT
CH2CH1INSERT
ASSEM
VIDEO CUE TC
STAND BY
EDIT
REW STOP
PLAY REC
PLAYER
RECORDER
FF
JOG SHTL SLOW
TAP E
EE
ON
REGEN
PRESET
EXIT
OFF
REMOTE
LOCAL
АВ монитор
Видеосигналы
на монитор
Аудиосигналы
на монитор
Видеомагнитофонрекордер
На разъем
REMOTE IN/OUT
АВ монитор
АВ мониторАВ монитор
Монтажный пульт
Дистанционное
управление
Дистанционное
управление
Видеосигналы на
монитор
Аудиосигналы на
монитор
Входные видеосигналы
Входные аудиосигналы
Аудио/видео
микшер
Генератор
опорных
сигналов
Выходные видеосигналы
Выходные аудио
сигналы
Выходные видеосигналы
Выходные аудиосигналы
Опорный сигнал
Дистанционное
управление
На разъем
REMOTE IN/OUT
На разъем
REMOTE IN/OUT
Опорный сигнал
Видеомагнитофон
источник
Видеомагнитофон
источник
Видеосигналы
на монитор
Аудиосигналы
на монитор
Видеосигналы
на монитор
Аудиосигналы
на монитор
<Примечания>
• Если используется монтажный пульт, изготовленный CMX,
должна быть обеспечена поддержка производителем.
• Если линия дистанционного управления (9pin) отключа
ется от одного устройства и подключается к другому, не
обходимо проверить настройки монтажного пульта и т.д.
• Если не подавать опорный видеосигнал, выходные аудио
и видеосигналы могут искажаться. В связи с этим, реко
мендуется использовать систему, которая подает опор
ный видеосигнал.
