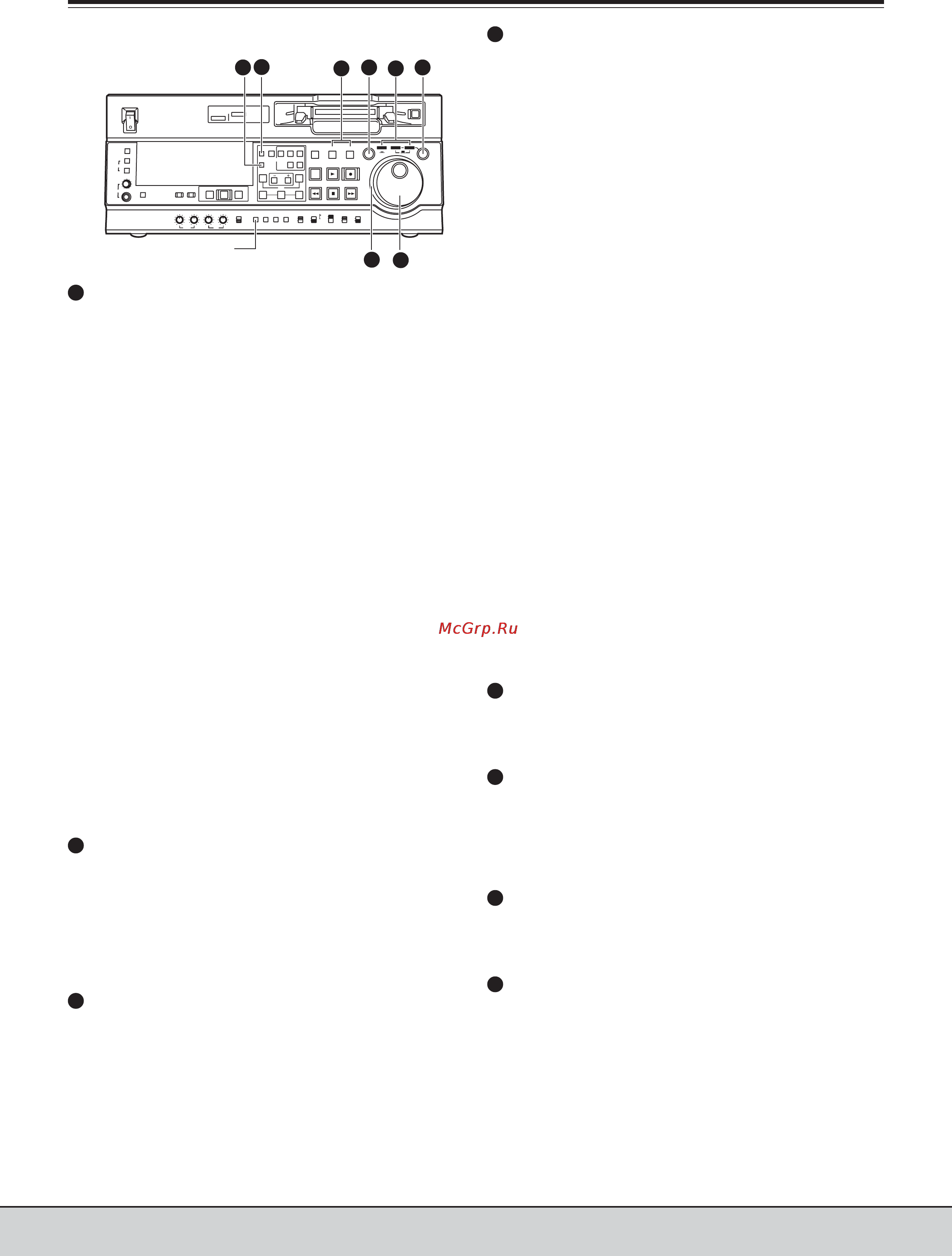

Panasonic AJ-SD755 [8/78] Элементы управления и их функции

(095) 2584205 www.panasonic.ru Panasonic (СНГ)8

OFF

POWER

DVCPRO

METER

FULL/FINE

MONITOR SELECT

HEADPHONES

MONITOR MIX

INPUT SELECT

PREVIEW/PREVIEW

AUTO EDIT

PREROLL

VIDEO

CH1

REC

AUDIO

CH2 CH1 CH2

PRESET

MENU SET DIAG

SUPER REC INH

INT TCG

MODE

CONTROL

OFF

UNITY

COUNTER

RESET

A IN

TRIM

SET

OUTIN

A OUT

CH2CH1INSERT

ASSEM

VIDEO CUE TC

STAND BY

EDIT

REW STOP

PLAY REC

PLAYER

RECORDER

JOG SHTL SLOW

TAP E

REGEN

PRESET

EXIT

OFF

REMOTE

LOCAL

Кнопки PLAYER и RECORDER

Эти кнопки используются для выбора видеомагнито

фона в качестве записывающего устройства (рекор

дера) для проведения монтажных операций с другим

видеомагнитофоном, оснащенным 9контактным

разъемом последовательного интерфейса RS422A.

Если видеомагнитофон используется в качестве са

мостоятельного устройства, ни одна из кнопок не

работает.

PLAYER:

При нажатии кнопки PLAYER, ее лампочка загора

ется для индикации того, что устройством воспро

изведения (плеер) подключенным к видеомагнито

фону, можно управлять дистанционно. Теперь, для

управления видеомагнитофономплеером можно

использовать кнопки монтажа и системы промотки

ленты этого видеомагнитофона.

RECORDER:

При нажатии кнопки PLAYER, ее лампочка загора

ется для индикации того, что кнопки монтажа и си

стемы промотки ленты можно использовать для

управления рекордером (этот видеомагнитофон).

При нажатии кнопки PLAYER или RECORDER, когда в

установке меню №200 (PARA RUN) выбран параметр

ENA, загораются лампочки обеих кнопок для индика

ции того, видеомагнитофон теперь работает в каче

стве ведущего устройства (мастер) для параллель

ной работы устройств.

(Однако если используется эта настройка, дальней

шее дистанционное управление по 9контактному

разъему REMOTE невозможно).

Кнопка поиска

Чтобы включить режим поиска, нажмите кнопку по

иска.

Если нажать кнопку поиска после того, как поиско

вый диск был установлен в режим ускоренного поис

ка и повернут в требуемое положение, воспроизве

дение начинается со скоростью, которая была выб

рана поисковым диском.

Кнопка SHTL/SLOW

Настоящая кнопка используется для выбора режима

работы поискового диска  SHTL или SLOW. Чередо

вание этих двух режимов происходит при каждом на

жатии кнопки.

Поисковый диск

Этот диск используется для поиска монтажных ме

ток.

При каждом нажатии диска происходит чередование

режимов SHTL/SLOW и JOG. При этом загорается

лампочка JOG, SHTL или SLOW, соответственно.

После включения питания видеомагнитофона поис

ковый диск не работает до тех пор, пока он не будет

сначала возвращен в положение стопкадра.

Режим SHTL:

При повороте диска и установки его в требуемое

положение при горящей лампочке JOG, SHTL или

SLOW, воспроизведение ленты будет идти со ско

ростью, соответствующей углу поворота поисково

го диска. Если диск установлен в центральное по

ложение, включается стопкадр.

Режим SLOW:

Если поисковый диск полностью повернут против

часовой стрелки при горящей лампочке JOG, SHTL

или SLOW, скорость провода ленты устанавлива

ется равной  4.1Х. Аналогичным образом, если

поисковый диск установлен по центру, включается

стопкадр, а если он полностью повернут по часо

вой стрелке, скорость провода ленты будет равна

+4.1Х. Скорость провода ленты для режима SLOW

в каждом из направлений можно выбрать в уста

новке меню №320 (VAR FWD MAX) и №321 (VAR REW

MAX).

Режим JOG:

В этом режиме фиксированные положения поис

кового диска сняты, и воспроизведение ленты бу

дет идти в диапазоне скоростей от 1Х до +1Х, в

зависимости от скорости поворота поискового

диска.

Максимальную скорость можно выбрать в установ

ке меню №323 (JOG FWD MAX) и №324 (JOG REV

MAX).

Кольцо поискового диска

Загорается в режиме поиска.

Условия, когда оно должно загораться, можно задать

в установке меню №117 (DIAL LAMP).

Лампочки JOG, SHTL и SLOW

Лампочки используются для индикации режима ра

боты поискового диска:

JOG : загорается в режиме JOG.

SHTL : загорается в режиме SHTL.

SLOW : загорается в режиме SLOW.

Кнопка COUNTER

При каждом нажатии кнопки COUNTER режимы инди

кации на дисплее счетчика меняются следующим

образом: CTL TC UB.

Кнопка RESET

При нажатии этой кнопки в режиме CTL, индикация

на дисплее счетчика сбрасывается до [00:00:00:00].

В то же время, любые зарегистрированные монтаж

ные метки стираются.

Если удерживать нажатой кнопку TC PRESET в режи

ме ТС или UB, и нажать кнопку RESET, будет выпол

нен сброс генератора таймкода.

Элементы управления и их функции

Передняя панель

Кнопка TC RESET
