(095) 2584205 www.panasonic.ru Panasonic (СНГ)18
Кассеты потребительского
формата DV и DVCAM
(Стандартные кассеты DV и DVCAM,
кассеты mini DV и DVCAM).
• Используйте адаптер (AJCS455P, входит в комплект
поставки видеомагнитофона), если работаете с кас
сетами формата mini DV или DVCAM.
Обратите внимание, что если вставлять кассеты
формата mini DV или DVCAM без использования вы
шеупомянутого адаптера, можно повредить видео
магнитофон. Также обращаем ваше внимание на то,
что кассеты повышенной емкости mini DV (80 минут
в стандартном режиме и 120 минут в режиме LP) ис
пользовать нельзя.
• Также нельзя воспроизводить кассеты, записанные в
режиме LP.
• Если подлежащий монтажу видеоматериал записан
на кассетах потребительского формата DV или
DVCAM, сначала перепишите видеоматериал на
кассету DVCPRO или другую, которая используется
в видеомагнитофонах для телевещания.
• Максимальная скорость протяжки ленты для потре
бительских mini DV пленок или DVCAM в 32 раза
выше нормальной скорости пленки.
• При замедленном воспроизведении с пленок потре
бительского формата DV/DVCAM видеоизображение
может искажаться.
• С точки зрения защиты лент потребительского клас
са DV и DVCAM следует минимизировать количество
повторных монтажных меток, сделанных в одном и
том же месте на пленках потребительского стандар
та.
• Если используются кассеты потребительского фор
мата DV или DVCAM, максимальное время STILL
TIMER составляет 20 секунд.
• Частота дискретизации аудиосигналов, записанных
на ленте потребительского формата DV, составляет
48 кГц.
При условии установки в видеомагнитофон дополни
тельной платы цифрового видеоинтерфейса, запи
сывать аудиосигналы на ленту потребительского
класса можно на частоте 44.1 кГц или 32 кГц только
в том случае, если в качестве входных сигналов выб
раны SDTI/1394.
• При записи на ленты DV потребительского класса
можно записывать фрагменты видеоматериала без
интервалов, управляя процессом записи с пульта
или персонального компьютера (когда установлена
дополнительна интерфейсная плата AJD755G), ко
торый поддерживает команду REC/PAUSE.
Однако, в этом случае звук и видеоизображение в
2х кадрах, соседних с точкой слияния фрагментов,
может искажаться.
Рекомендуется использовать ленты фирмы
Panasonic в качестве лент DV потребительского
класса.
Кассеты М
На такие ленты можно записывать/воспроизводить ви
деоматериал продолжительностью до 66 минут.
AJP12MP, AJP24MP, AJP33MP, AJP46MP,
AJP66MP
Кассеты L
На такие ленты можно записывать/воспроизводить ви
деоматериал продолжительностью до 184 минут.
AJP34LP, AJP66LP, AJP94LP, AJP126LP,
AJ5P92LP
• Ленты AJ5P92LP, которые записаны с использовани
ем формата DVCPRO (25 Мбит/сек) используйте в
видеомагнитофоне, поддерживающем 184минутную
запись или воспроизведение в формате DVCPRO
(25 Мбит/сек).

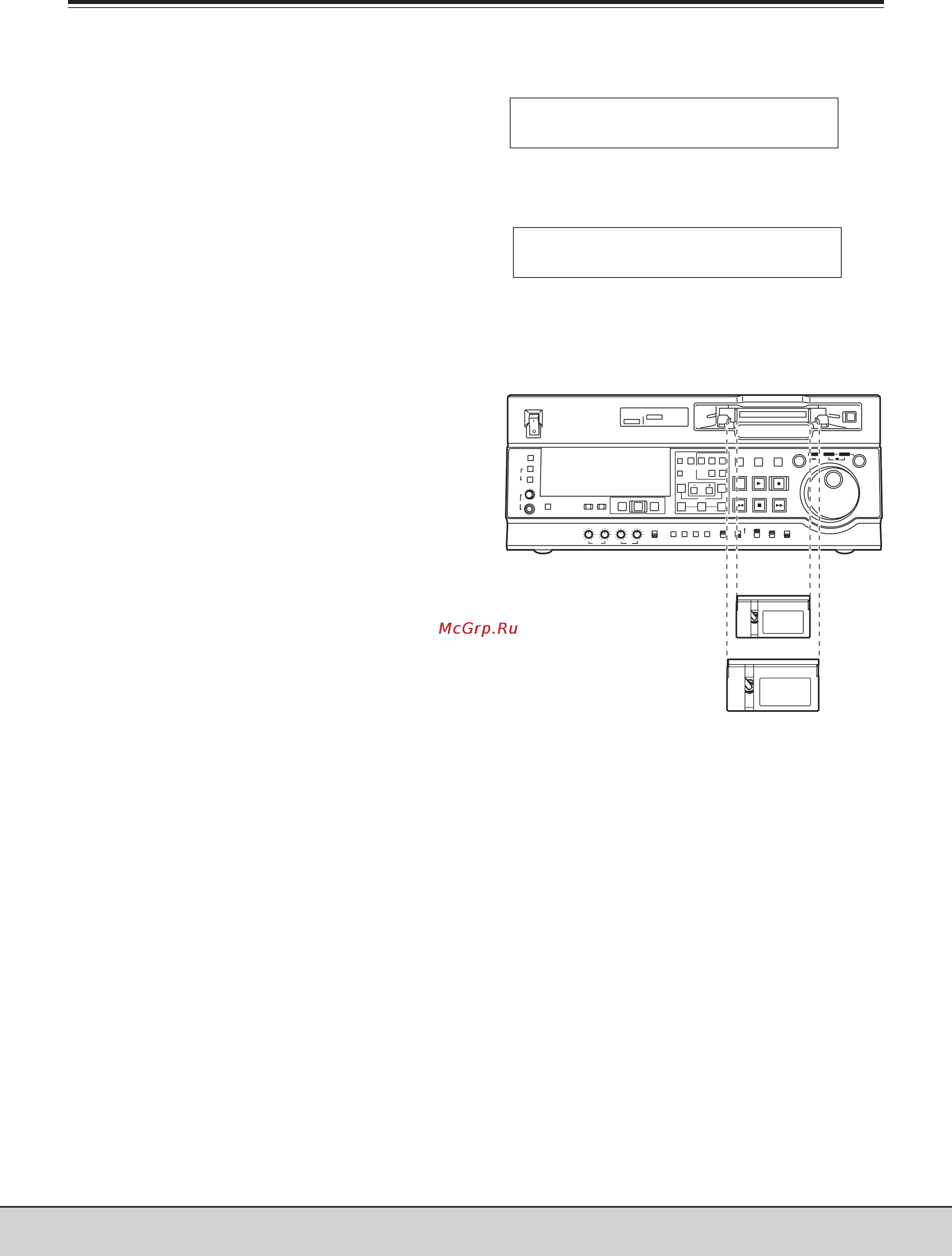

Размер кассет М
Размер кассет L
Вставьте кассету по центру в отверстие кассетоприем
ника и мягко толкните ее в видеомагнитофон. Далее
кассета загружается автоматически.
Ленты и кассеты
