Раздел Б. Технические данные Беларус – 90/92 Руководство по эксплуатации
Раздел Б. ТЕХНИЧЕСКИЕ ДАННЫЕ

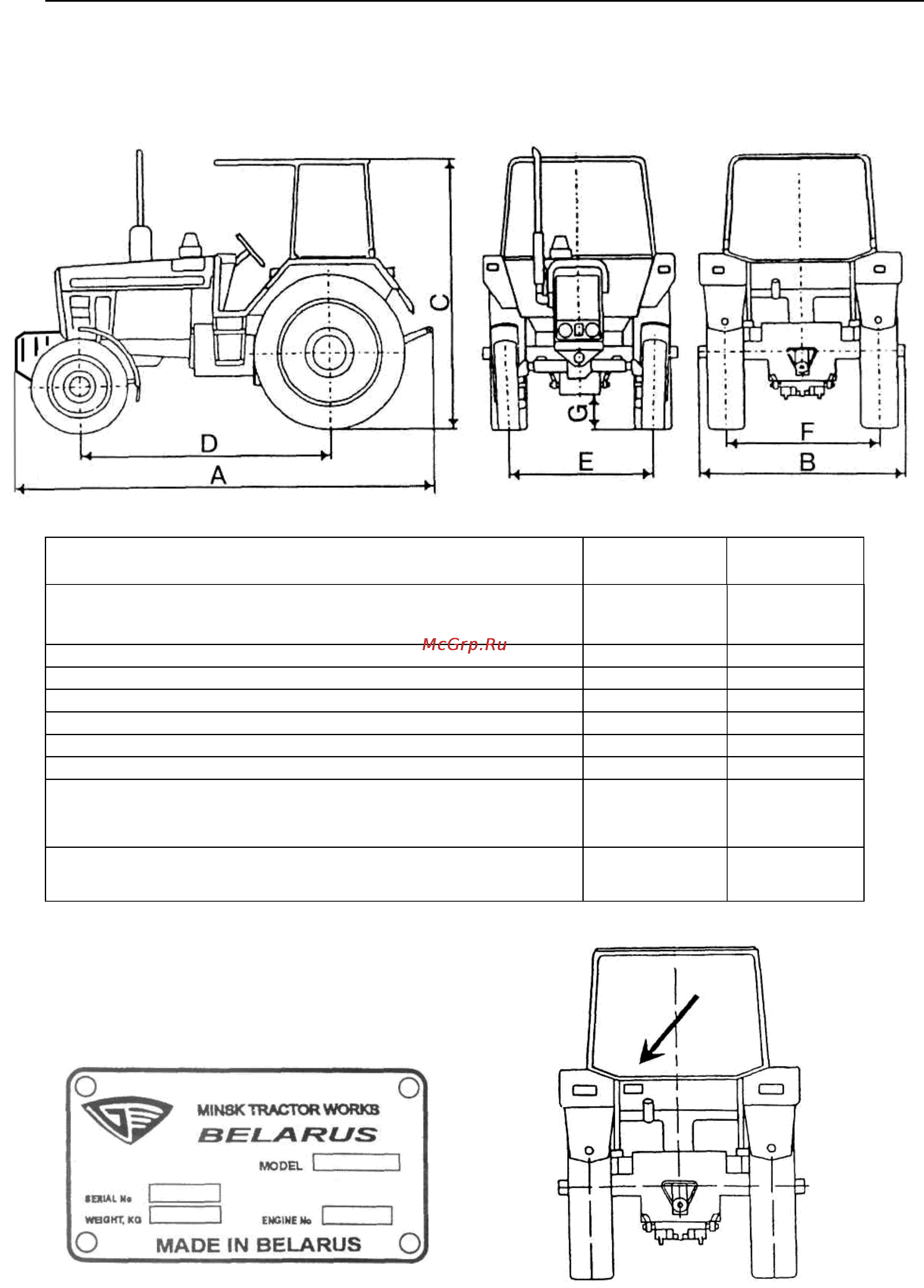

Масса и габаритные размеры
С
Наименование
90 92
А Длина, мм:общая (с грузами)
без грузов
по колесам
4120
3840
3650
4120
3930
3740
В Ши
р
ина
,
мм
1970 1970
С Высота по кабине
,
мм
2780 2800
D П
р
о
д
ольная база
,
мм
2370 2450
F Колея за
д
них колес
,
мм
1400 - 1600 1800 - 2100
E Колея пе
р
е
д
них колес
,
мм
1350 - 1850 1400 - 1960
G
Д
о
р
ожный п
р
освет
,
мм
465 465
Размер шин: передних колес/задних колес
9.00-20,
9.00R20/
15.5R38
11.2-20,
11.2R20/
15.5R38
15
Масса эксплуатационная, кг
3460 3690
Номера составных частей трактора
Фирменная табличка трактора с ука-
занием серийных номеров трактора и
дизеля.
