Раздел Д Агрегатирование Беларус – 90/92 Руководство по эксплуатации
Заднее навесное устройство

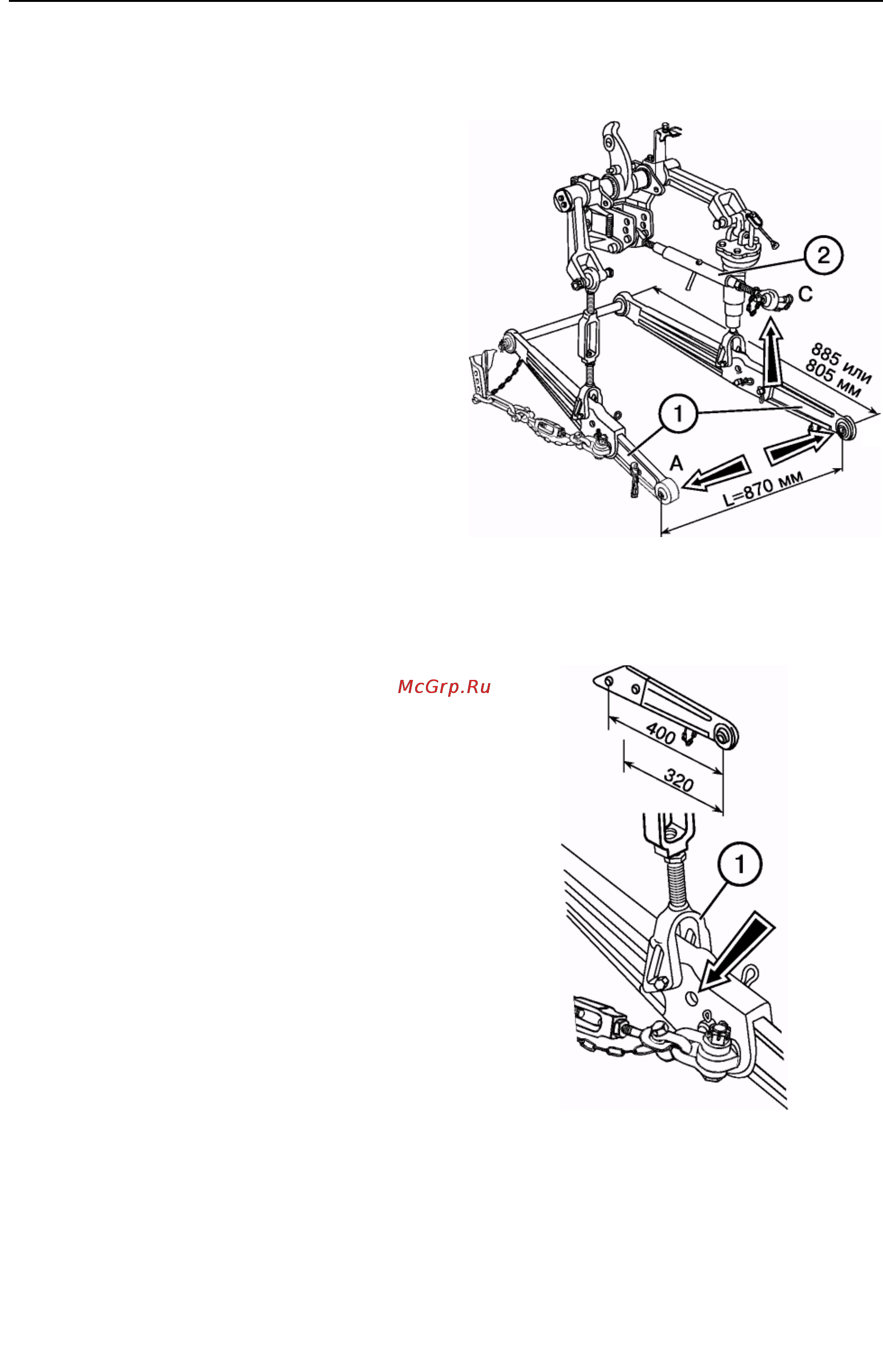

Трехточечное навесное устройство
категории 2 обеспечивает присоеди-
нение к трактору навесных и полуна-
весных сельскохозяйственных машин
и орудий со следующими присоедини-
тельными элементами:
• длина оси подвеса «L» (расстояние
между шарнирами «А» и «В») равна
870 мм;
• высота стойки машины равна 510
мм; 610 мм
• диаметр пальцев для подсоеди-
нения к шарнирам нижних тяг (1)
равен 28,7 мм;
В
• диаметр пальца для подсоединения
к верхней тяге (2) равен 25 мм.
ВНИМАНИЕ! Перед присоединением
машин тщательно изучите этот раздел.
Нижние тяги состоят из двух частей:
• передней части или самой тяги;
• заднего конца с шаровым шарниром.
Стандартная длина нижних тяг — 885 мм.
Для увеличения длины подвеса уста-
навливайте концы тяг с отогнутыми
передними шарнирами (Ф70-4605050-
01/055-01).
Для увеличения грузоподъемности
навески задние концы тяг (длиной 400
мм) замените концами тяг с расстоя-
нием между осью шарнира и перед-
ним отверстием 320 мм (Н50-
4605040А2/045А2). Общая длина ниж-
ней тяги станет 805 мм.
ВНИМАНИЕ! При длине тяг 805 мм
грузоподъемность навески увеличится
до 10% при одновременном уменьше-
нии на 10% высоты подъема. Такое
же увеличение грузоподъемности
можно обеспечить установкой раскоса
(1) на дополнительные точки (высота
подъема также уменьшается на 10%).
43
