Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации
66
Регулировка вала отбора
мощности
Регулировка механизма управле-
ния задним ВОМ
При сборке на заводе или после ре-
монта (например, после замены тор-
мозных лент) регулировка механизма
управления производится в следую-
щем порядке:
1. Установите эксцентриковую ось 15
в исходное положение, чтобы лыска
"В" (рис. 2) находилась справа
вертикально и зафиксируйте сто-
порящей пластиной 17 и болтом 16;
2. Отсоедините тягу 4 (рис. 1);
3. Выверните болт 9, чтобы освободить
пружину 6;
Для безопасности разборки узла сле-
дите, чтобы при выворачивании болта
9 верхний стакан 7 был в постоянном
контакте с ним вплоть до полного раз-
жатия пружины.
4. Снимите крышку люка заднего моста
для доступа к винтам 13;
5. Зафиксируйте рычаг 11 в нейтрали,
введя болт 10 (М10X60) в отверстие на
рычаге и соответствующее ему отвер-
стие на корпусе заднего моста;
6. Снимите стопорную пластину 26
(рис. 2), заверните поочередно регули-
ровочные винты 21 крутящим моментом
от 8 до 10 Н•м, затем отверните каждый
винт на два оборота, при этом довер-
нуть винты так, чтобы головки винтов
располагались параллельно продоль-
ной оси трактора;
7. Снимите болт 10 (М10×60), удержи-
вающий рычаг 11 в нейтральном поло-
жении;
8. Заверните болт 9, направляя его
носок в углубление крышки стакана
7 до размера "А", равного 26
+2
мм и
зафиксируйте гайкой 8;
9. Переведите рычаг 11 назад в поло-
жение "ВКЛ";

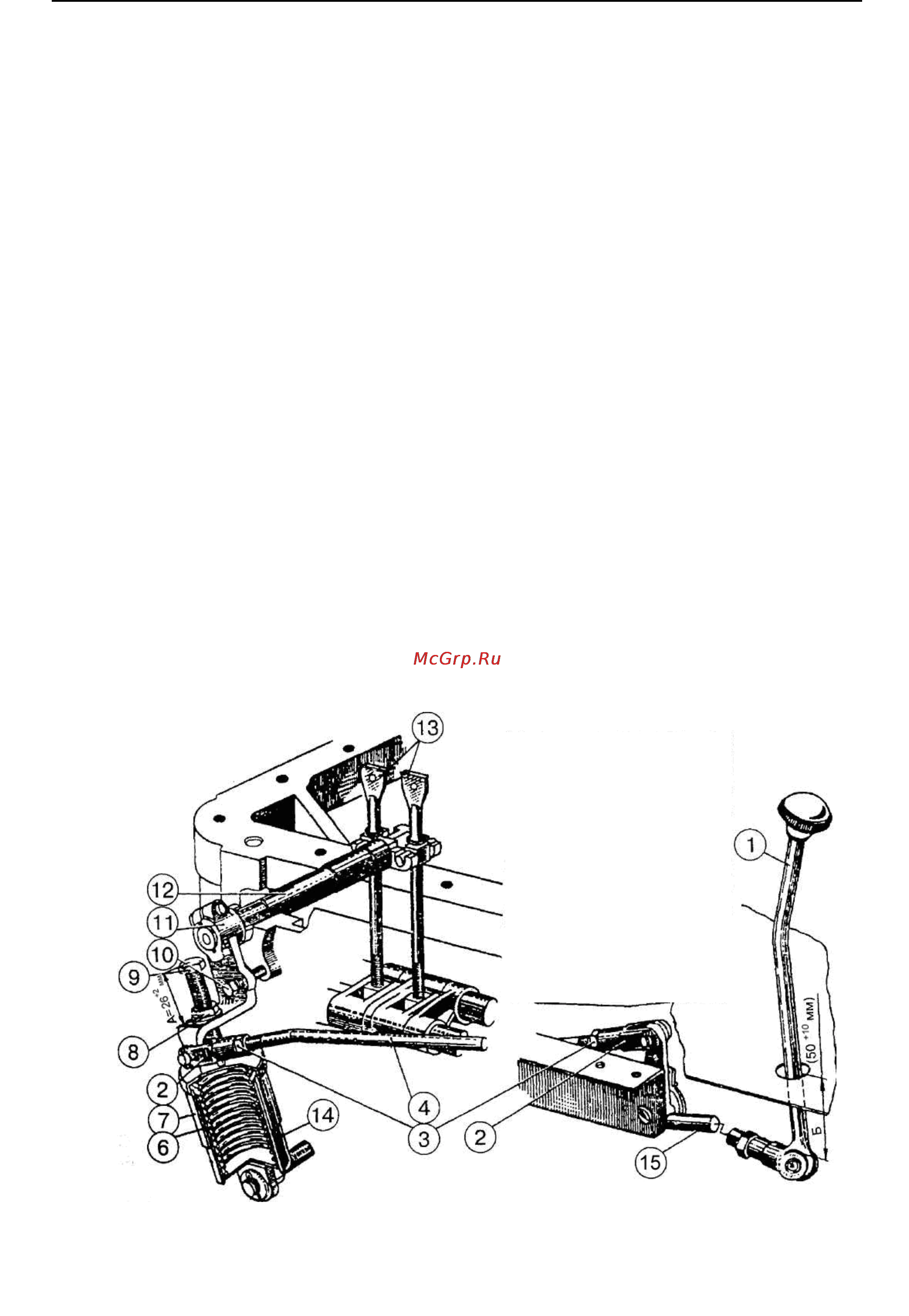

Рис. 1 Управление задним ВОМ:
I - рычаг управления; 2 - регулировочная вилка; 3,8 - гайки; 4 - тяга; 6 - пружины; 7 - наружный
стакан; 9 - упорный болт; 10 - установочный болт (только для регулировки); 11 - рычаг валика
управления; 12- валик управления; 13 - регулировочные винты; 14 - внутренний стакан; 15 -
тяга.
