Раздел Е. Регулировки Беларус - 90/92 - Руководство по эксплуатации

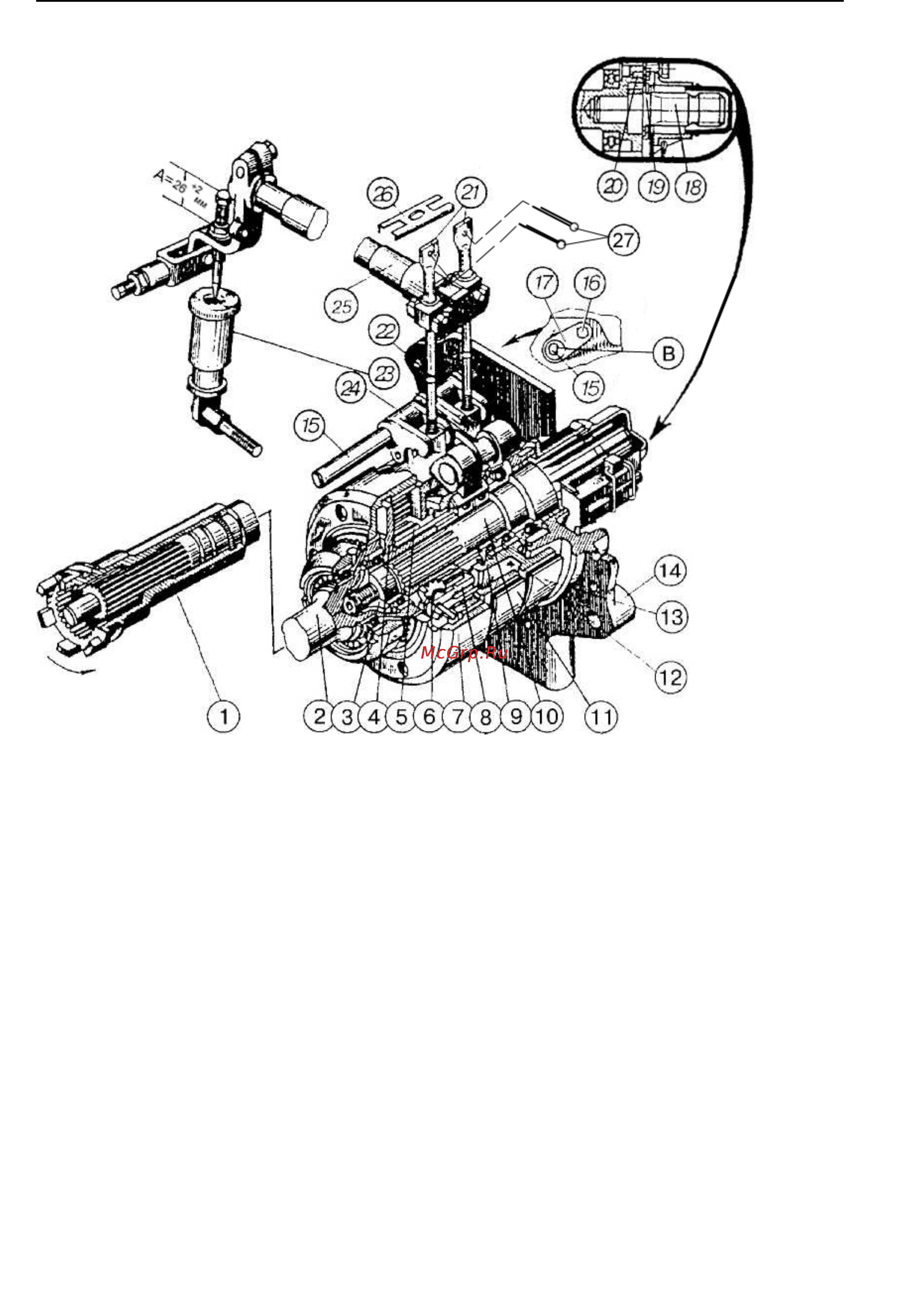

Рис. 2 Планетарный редуктор заднего ВОМ:

1 - муфта переключения привода; 2 - вал коронной шестерни; 3 - гайка; 4 - водило; 5 - сол-

нечная шестерня; 6 - сателлит; 7 - коронная шестерня; 8 – ось сателлита; 9 - тормозной ба-

рабан; 10 - вал ВОМ; 11,13- тормозная лента; 12 - барабан включения; 14 - крышка задняя;

15 - кривошипная ось; 16 - болт фиксации пластины стопорной; 17 - пластина стопорная; 18 -

съемный хвостовик; 19 - стопорная пластина съемного хвостовика; 20 - болт фиксации хво-

стовика; 21 - регулировочные винты; 22,24 - рычаг; 23 - пружинный механизм; 25 - валик

управления; 26 - стопорная пластина, 27 – шплинты.

10. Установите тягу 4 (рис. 1), из-

меняя длины тяг 4 и 15 установите зо-

ну качания рычага 1 в средней части

прорези пульта управления, при этом

отрегулируйте размер Б (50

+10

мм).

После окончания регулировки уста-

новите на регулировочные винты 21

стопорную пластину 26 и шплинты 27

(рис. 2), крышку люка заднего моста,

законтрите тяги 4 и 15 (рис. 1), а также

болт 9 гайками 3 и 8.

В эксплуатации выполняется внеш-

няя подрегулировка, если:

а) ВОМ пробуксовывает;

б) при переключении рычаг управле-

ния 1 упирается в переднюю или заднюю

часть прорези пульта управления;

в) усилие включения на рычаге 1 бо-

лее 12-15 кгс;

г) нечеткая фиксация рычага 1 в

крайних положениях или неодинаковый

его ход при включении и выключении.

Порядок проведения внешней подрегули-

ровки:

1. Снимите ограждение ВОМ.

2. Отверните болт (16), снимите стопор-

ную пластину (17) с торца эксцентрико-

вой оси (15) и поверните ось по часовой
